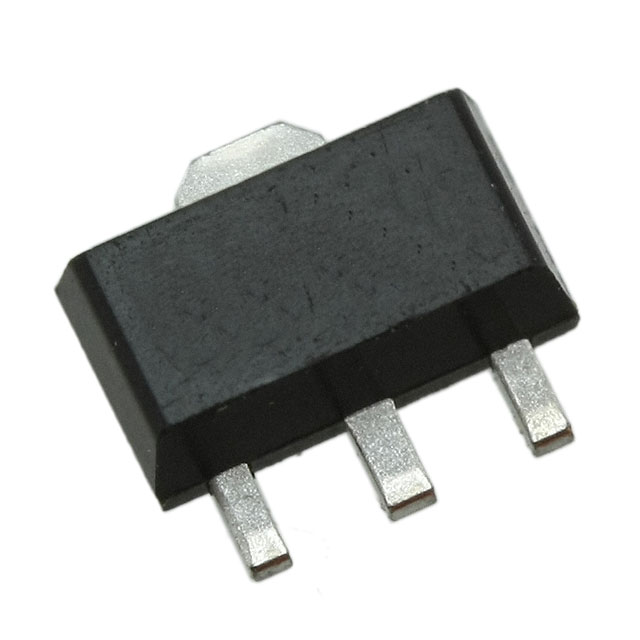

Микросхема TLE4264GHTSA1
У поставщика
У поставщиков
745 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 84,19 |
| от 6 | 81,75 |
| от 12 | 80,53 |
| от 25 | 79,31 |
Цены поставщиков
Склад 2
В наличии:6 шт
Срок поставки: до 2 недель
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 84,19 |
| от 6 | 81,75 |
| от 12 | 80,53 |
| от 25 | 79,31 |
Склад 13
В наличии:519 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 126,57 |
| от 34 | 118,65 |
| от 68 | 112,37 |
| от 136 | 106,85 |
| от 272 | 103,13 |
Склад 12
В наличии:220 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 440 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 99,36 |
| от 10 | 68,83 |
| от 100 | 64,42 |
Описание
Микросхема TLE4264GHTSA1 от Infineon — это линейный стабилизатор напряжения. Устройство обеспечивает выходной ток до 30 мА и работает с входным напряжением до 45 В. Компонент выполнен в компактном корпусе SOT-223. Подходит для применения в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Тип | fixed voltage regulator |
| Ширина | 3.5mm |
| Высота | 1.6mm |
| Длина | 6.5mm |
| Корпус | SOT-223-4 |
| Тип монтажа | SMD |
| Psrr typ | 54dB |
| Кол-во выводов | 4 |
| Артикул | TLE4264GHTSA1 |
| Psrr typical | 54dB |
| Aec qualified | Да |
| Green product | Да |
| Вых. напряжение | 5V |
| Psrr frequency | 100Hz |
| Соотв. RoHS | Да |
| Макс. вх. напр. | 45V |
| Мин. входное напряжение | 5.5V |
| Конфиг. выводов | 1: V_I, 2,4: GND, 3: V_Q |
| Макс. вых. ток | 120mA |
| Размеры упаковки | Ширина: 3.5mm ±0.1; Высота: 1.6mm ±0.1; Длина: 6.5mm ±0.2; Шаг выводов: 3.0mm ±0.1 |
| Dropout voltage max | 0.5V |
| Dropout voltage typ | 0.25V |
| Макс. регулировка линии | 30mV |
| Стаб. по линии тип. | 15mV |
| Макс. регулировка нагрузки | 40mV |
| Package alternative | SOT223 |
| Защита | short-circuit proof, overtemperature protection, reverse polarity protection |
| Автомобильный | Да |
| Мин. выходной конденсатор | 10µF |
| Input capacitance min | 10µF |
| Input capacitor value | 10µF |
| Макс. ток покоя | 400µA |
| Ток покоя тип. | 9mA |
| Output capacitance min | 10µF |
| Типовое падение напряжения | 0.25V |
| Line regulation typical | 15mV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Требуется входной конденсатор | Да |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Output capacitor esr max | 10Ω |
| Допуск вых. напр. | ±2% |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Output capacitor required | Да |
| Абс. макс. вх. напр. | 45V |
| Input voltage absolute min | -42V |
| Output capacitance esr max | 10Ω |
| Output current limiting min | 120mA |
| Output current limiting typ | 160mA |
| Output voltage absolute max | 32V |
| Output voltage absolute min | -1V |
| Quiescent current max at 100mA | 15mA |
| Output current limiting typical | 160mA |
| Thermal resistance junction pin4 | 20K/W |
| Current consumption quiescent max | 400µA |
| Тепловое сопротивление переход-среда | 85K/W |
| Current consumption quiescent typical | 9mA |
