Регулируемый стабилизатор с низким падением напряжения положительной полярности, 50 мА
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
39 шт.
Цены поставщиков
Склад 13
В наличии:39 шт
Срок поставки: до недели
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,54 |
| от 9 | 90,69 |
| от 17 | 88,16 |
| от 34 | 84,30 |
| от 67 | 78,92 |
Описание

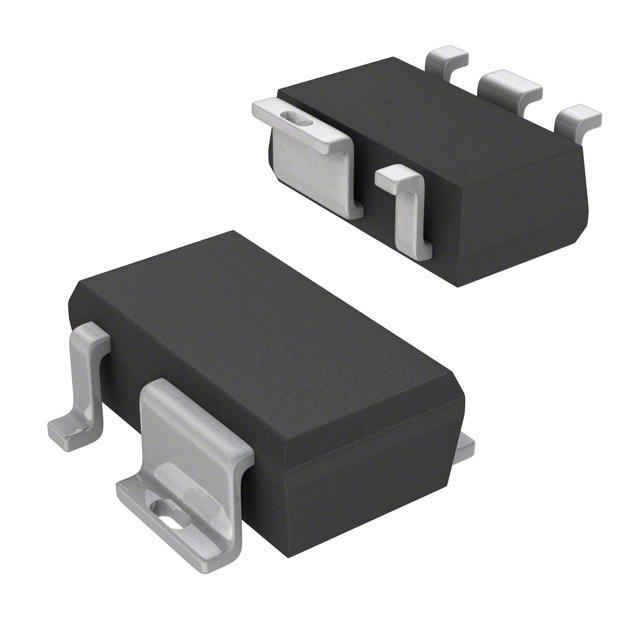

Infineon TLE4250G — регулируемый стабилизатор напряжения положительной полярности с низким падением напряжения. Микросхема рассчитана на выходной ток до 50 мА и работает в расширенном температурном диапазоне от -40 до +150 °C. Выпускается в компактном корпусе PG-SCT595-5. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Корпус | SCT-595 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Размеры | 2.9mm x 1.6mm (approx) |
| Adjust range | 2V to 36V |
| Drop voltage | 100mV typ, 300mV max at 10mA |
| Вых. ток | 50mA |
| Рег. линии | ±10mV |
| Рег. нагрузки | ±15mV |
| Выходной конденсатор | 1µF min, ESR 2Ω to 7Ω |
| Диап. вх. напр. | 4V to 40V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Защита от КЗ | Да |
| Adjust input bias current | 0.1µA typ, 0.5µA max |
| Quiescent current standby | 10µA typ, 20µA max |
| Диап. темп. хр. | -50°C to 150°C |
| Adjust input voltage range | 2.5V to 36V |
| Adjust low voltage disable | 0.8V max |
| Current consumption active | 1.5mA typ, 3mA max at IQ<30mA |
| Защита от перегрева | Да |
| Диап. раб. темп. | -40°C to 150°C |
| Защита от переполюсовки | Да |
| Current consumption low load | 80µA typ, 150µA max at IQ<1mA |
| Описание (англ.) | LDO Regulator Pos 5V 0.07A Automotive 5-Pin SCT-595 T/R |
| Current consumption drop area | 3mA max at VI=VADJ=5V, IQ=0mA |
| Power supply ripple rejection | 60dB at 100Hz |
| Output voltage tracking accuracy | ±25mV |
| Thermal resistance junction to pin | 30K/W |
| Рабочая температура | -40°C ~ 150°C |
| Термосопротивление переход-среда | 99K/W |
