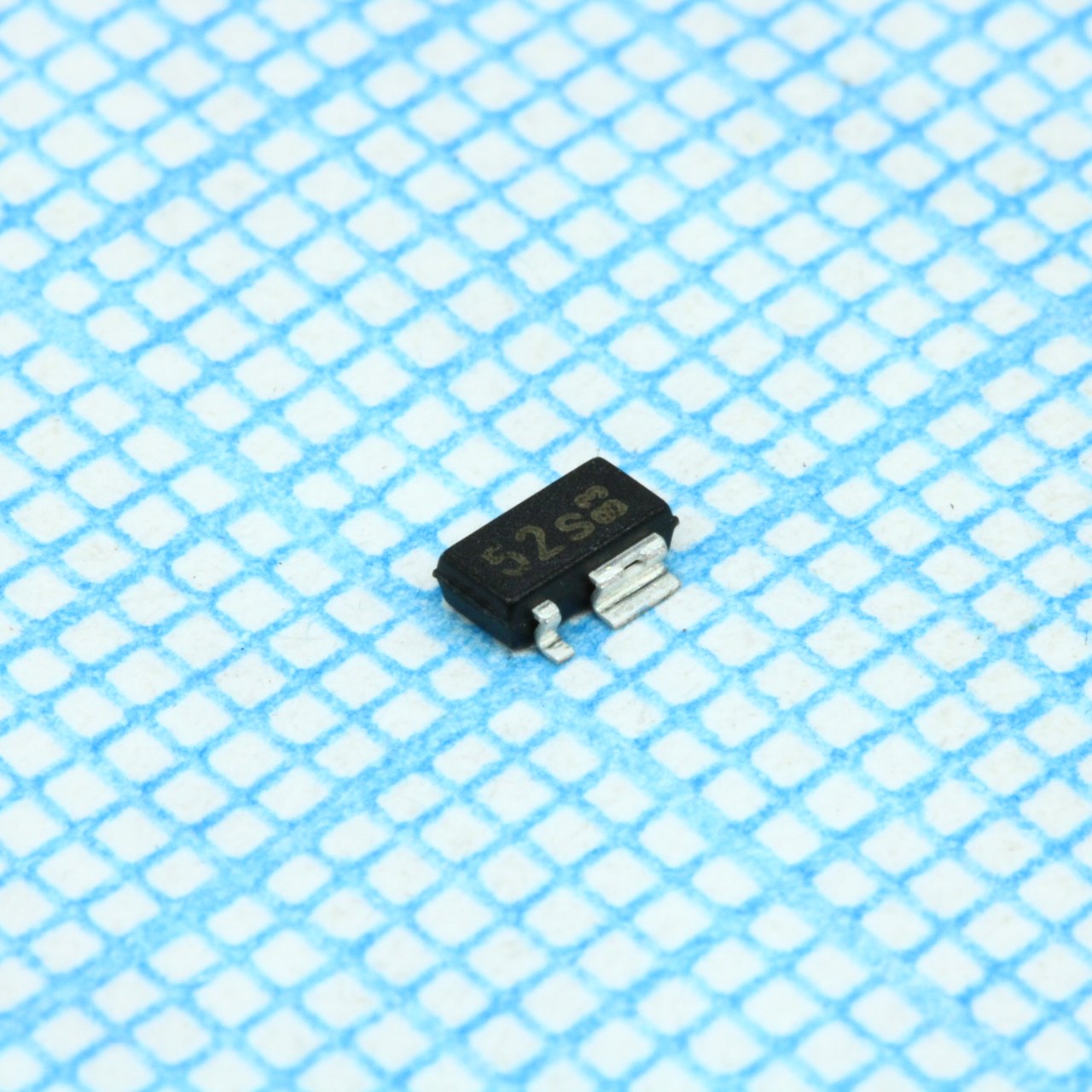

Датчик TLE4250-2G
У поставщика
У поставщиков
360 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:360 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,55 |
| от 44 | 42,72 |
| от 87 | 39,59 |
| от 173 | 37,24 |
| от 345 | 35,48 |
Описание
Infineon TLE4250-2G — это интегральный стабилизатор напряжения с малым падением (LDO), выполненный в компактном корпусе. Устройство обеспечивает точное выходное напряжение и защиту от короткого замыкания, что делает его подходящим для питания чувствительных аналоговых и цифровых схем. Применяется в автомобильной электронике, системах управления двигателем и промышленных контроллерах.
Технические характеристики
| ESD CDM | ±2kV |
| ЭСР HBM | ±3kV |
| Маркировка | 52 |
| Корпус | PG-SCT595-5 |
| Тип монтажа | SMD |
| Артикул | TLE4250-2G |
| Корпус | PG-SCT595-5 |
| Aec qualified | Да |
| Соотв. RoHS | Да |
| Макс. вых. ток | 50mA |
| Защита | reverse polarity protection, output short circuit proof to ground and supply, overtemperature protection, current limitation |
| Мин. выходной конденсатор | 1µF |
| Input voltage abs max | 45V |
| Input voltage abs min | -42V |
| Input voltage func max | 40V |
| Input voltage func min | 4V |
| Output voltage abs max | 40V |
| Output voltage abs min | -1V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Output capacitor esr max | 3Ω |
| Описание (англ.) | LDO Regulator Neg/Pos -1V to 40V 0.05A Automotive 5-Pin SCT-595 T/R |
| Adjust enable voltage abs max | 40V |
| Adjust enable voltage abs min | -0.3V |
| Adjust enable voltage func max | 36V |
| Adjust enable voltage func min | 2.5V |
| Output voltage tracking accuracy | Max: 5mV; Min: -5mV; Typ: 0mV; Condition 1: 1mA ≤ I_Q ≤ 10mA, 6V ≤ V_I ≤ 16V |
| Output voltage tracking accuracy max | Max: 25mV; Min: -25mV; Condition 2: 1mA ≤ I_Q ≤ 50mA, 6V ≤ V_I ≤ 28V |
| Рабочая температура | -40°C ~ 150°C |
| Output voltage tracking accuracy max 2 | Max: 25mV; Min: -25mV; Condition 3: 1mA ≤ I_Q ≤ 10mA, 6V ≤ V_I ≤ 40V |
| Thermal resistance junction to ambient 2s2p | 81K/W |
| Thermal resistance junction to ambient 300mm2 | 117K/W |
| Thermal resistance junction to ambient 600mm2 | 103K/W |
| Thermal resistance junction to soldering point | 30K/W |
| Thermal resistance junction to ambient footprint | 217K/W |
