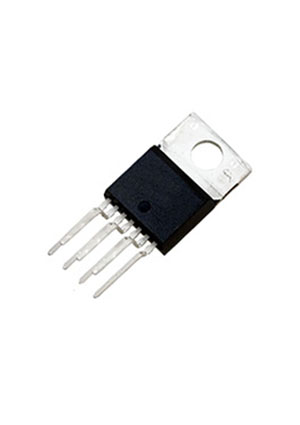

TLE4211, 2x2A Low Sw. P-TO220-7-1
У поставщика
ПроизводительInfineon
У поставщиков
4 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 5 | 160,17 |
Описание
TLE4211 от Infineon — интеллектуальный сдвоенный ключ нижнего плеча. Коммутирует нагрузку до 2×2 А, имеет защиту от короткого замыкания, перегрева и перенапряжения до 70 В. Выполнен в корпусе P-TO220-7-1 для выводного монтажа. Применяется в промышленной автоматике и автомобильной электронике для управления исполнительными механизмами.
Технические характеристики
| Корпус | P-TO220-7-1 |
| Каналы | 2 |
| Особенности | Double low-side switch, 2 x 2 A, Power limitation, Overtemperature shutdown, Status monitoring, Shorted-load protection, Reverse polarity protection, Integrated clamp Z-Diodes, Voltage proof up to 70 V |
| Тип монтажа | THT |
| Компонент | TLE4211 |
| Описание | Intelligent Double Low-Side Switch |
| Switch on time max | 5µs |
| Switch on time min | 0.5µs |
| Switch on time typ | 0.5µs |
| Switch off time max | 10µs |
| Switch off time min | 2.5µs |
| Switch off time typ | 2.5µs |
| Input hysteresis typ | 0.6V |
| Input low current max | -10µA |
| Вх. низ. напр. макс. | — |
| Input low voltage min | 0.7V |
| Input low voltage typ | 1.1V |
| Status delay time max | 30µs |
| Status delay time min | 12µs |
| Status delay time typ | 20µs |
| Input high current max | 10µA |
| Input high voltage max | 2.4V |
| Вх. выс. напр. мин. | — |
| Input high voltage typ | 1.7V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Макс. темп. перехода | 150°C |
| Case temperature range max | 125°C |
| Case temperature range min | -40°C |
| Negative clamp voltage max | 1.8V |
| Negative clamp voltage typ | 1.4V |
| Макс. ток утечки | 300µA |
| Positive clamp voltage max | 40V |
| Positive clamp voltage min | 34V |
| Positive clamp voltage typ | 36V |
| Supply voltage operating max | 20V |
| Supply voltage operating min | 5.6V |
| Output saturation voltage max | 0.8V at 1.6A |
| Input voltage absolute max max | 45V |
| Input voltage absolute max min | -5V |
| Open load threshold voltage typ | 40mV |
| Output voltage absolute max max | 45V |
| Output voltage absolute max min | -0.3V |
| Тепловое сопр. переход-корпус | 4 K/W |
| Output current per channel nominal | 2A |
| Overvoltage shutdown threshold max | 42V |
| Overvoltage shutdown threshold min | 34V |
| Overvoltage shutdown threshold typ | 36V |
| Тепловое сопротивление переход-среда | 65 K/W |
| Positive clamp series resistance typ | 2Ω |
| Status output saturation voltage max | 0.4V at 5mA |
| Supply voltage absolute max continuous | 45V |
| Quiescent current supply inputs low max | 180mA |
| Supply voltage absolute max pulse 500ms | 70V |
| Supply voltage operating hysteresis min | 4.6V |
| Quiescent current supply inputs high max | 10mA |
| Output current per channel max short circuit | 3.5A |
| Open load threshold current both channels max | 250mA |
| Open load threshold current single channel max | 120mA |
| Open load threshold current single channel typ | 50mA |
