АЦП одноканальный одиночный двойной цикл 3ksps 4 и 1/2 разряда 28-pin SOIC лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 421,30 |
| от 6 | 397,46 |
| от 12 | 378,04 |
| от 24 | 363,61 |
| от 48 | 352,87 |
Описание

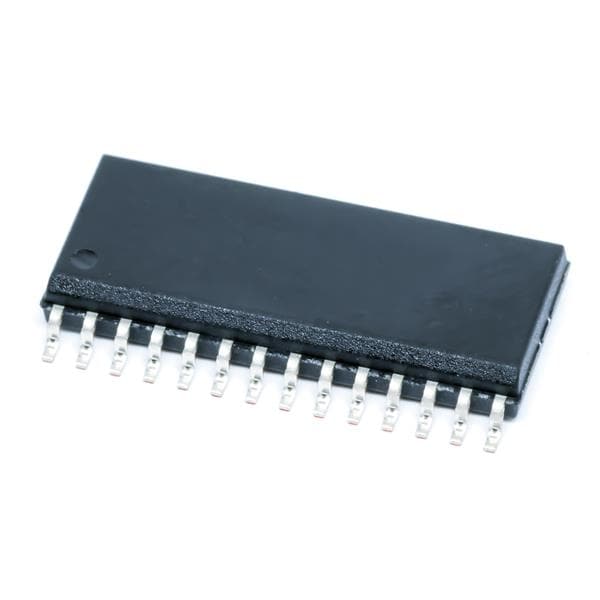

Texas Instruments TLC7135CDWR — одноканальный АЦП двойного интегрирования. Преобразует аналоговый сигнал в 4,5-разрядный BCD-код с частотой дискретизации до 3 кГц. Выполнен в корпусе SOIC-28, работает в диапазоне температур от 0 до 70 °C. Применяется в измерительных приборах, промышленной автоматике и системах сбора данных.
Технические характеристики
| Тип | ADC |
| Корпус | SOIC-28 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Кол-во выводов | 28 |
| Zero drift | 0.5µV/°C |
| Zero error | 10µV |
| Тип выхода | multiplexed BCD |
| Артикул | TLC7135CDWR |
| Архитектура | dual-slope integrating |
| Корпус | SO28W |
| Rollover error | ±1 count |
| Linearity error | ±1 count |
| Resolution digits | 4.5 |
| Макс. тактовая частота | 2MHz |
| Clock frequency typ | 1.2MHz |
| Supply vcc plus max | 6V |
| Supply vcc plus min | 4V |
| Supply vcc plus typ | 5V |
| Supply vcc minus max | -3V |
| Supply vcc minus min | -8V |
| Supply vcc minus typ | -5V |
| Тип. опорное напряжение | 1V |
| Низ. напр. вых. макс. | 0.4V |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input leakage current typ | 1pA |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Output noise peak to peak | 15µV |
| Supply current icc plus max | 3mA |
| Supply current icc plus typ | 1mA |
| Описание (англ.) | 1-Channel Single ADC Dual Slope 3ksps 4 1/2Digit BCD 28-Pin SOIC T/R |
| Input leakage current max 25c | 10pA |
| Input leakage current max full | 250pA |
| Differential input voltage range | VCC- +1V to VCC+ -0.5V |
| Рабочая температура | 0В°C ~ 70В°C |
