Генератор с ФАПЧ 100МГц 14TSSOP
У поставщика
ПроизводительTexas Instruments
У поставщиков
22 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:22 шт
Срок поставки: до недели
Норм. уп.: 90
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 216,86 |
| от 4 | 213,46 |
| от 8 | 208,96 |
| от 15 | 202,24 |
| от 29 | 191,65 |
Описание

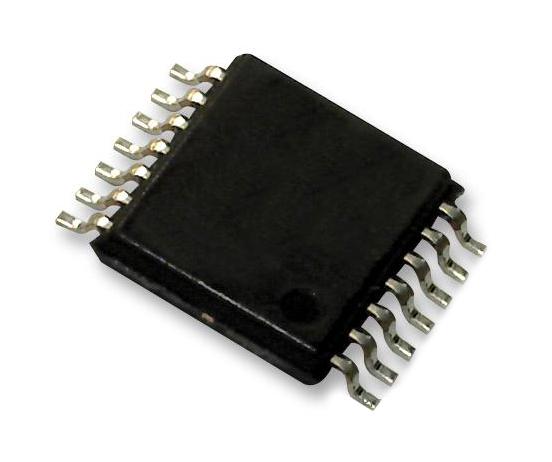

Микросхема генератора с ФАПЧ от Texas Instruments. Работает на частоте до 100 МГц, выполнена в компактном корпусе TSSOP-14. Диапазон рабочих температур от -20 до +75 °C. Применяется в системах синхронизации и тактирования промышленной автоматики.
Технические характеристики
| RoHS | Соответствует |
| Корпус | 14-pin TSSOP (PW) |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Логическое семейство | CMOS |
| Код упаковки | PW |
| Inhibit functions | VCO and PFD power-down |
| Supply voltage vco | 3V to 5V ±5% |
| Supply voltage logic | 3V to 5V ±5% |
| Bias resistor external | Required (RBIAS) |
| Vco frequency range 3v | 30MHz to 55MHz |
| Vco frequency range 5v | 43MHz to 110MHz |
| Тип упаковки | Tube (туба) |
| Output frequency divider | 1 or 1/2 (selectable) |
| Phase frequency detector | Edge-triggered with internal charge pump |
| Vco frequency range 3 3v | 30MHz to 60MHz |
| Диап. раб. темп. | -20°C to 75°C |
| Описание (англ.) | PHASE LOCK LP 100MHZ 14TSSOP |
| Рабочая температура | -20°C ~ 75°C |
