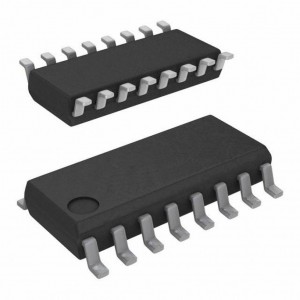

Микросхема TL494IDR
У поставщика
У поставщиков
5 345 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:3 245 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,22 |
| от 172 | 16,50 |
| от 343 | 15,13 |
| от 686 | 13,96 |
| от 1 372 | 13,18 |
Склад 12
В наличии:2 100 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 20 | 12,10 |
Описание
Микросхема TL494IDR от Texas Instruments — это ШИМ-контроллер для импульсных источников питания. Выполнена в поверхностном корпусе SOP-16, работает в диапазоне температур от -40 до +85 °С. Подходит для построения блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | ШИМ-контроллер серии TL494 |
| Pins | 16 |
| Вес | 0.31 |
| Package | SOIC |
| В упаковке | REEL, 2500 шт. |
| Корпус | SOP-16 (SMD) |
| Особенности | PWM power control circuitry, Uncommitted outputs with 200mA sink/source, Variable dead time control, Internal 5V precision regulator (5% tolerance), Double-pulse inhibition for push-pull operation, Easy synchronization |
| Тип монтажа | SMD |
| Dead time | variable, approximately 5% fixed offset |
| Без свинца | Да |
| Кол-во выводов | 16 |
| Рабочая температура | -40…+85 °С |
| Размеры | 9.90mm x 3.91mm |
| Описание | Pulse-Width-Modulation Control Circuits |
| Тип выхода | Bipolar, open-collector/open-emitter |
| Артикул | TL494IDR |
| Соотв. RoHS | Да |
| Материал корпуса | Пластик |
| Размер корпуса | 9.90mm x 3.91mm |
| Опорное напряжение | 5V ±5% |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 7V |
| Output sink current | 200mA |
| Reference tolerance | 5% |
| Output control modes | single-ended, push-pull |
| Output source current | 200mA |
| Dead time control range | 0% to 100% |
| Макс. частота генератора | 300kHz |
| Reference output voltage | 5V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -65°C to 150°C |
| Number of error amplifiers | 2 |
| Output current per channel | 200mA |
| Error amplifier common mode range | -0.3V to Vcc-2V |
| Рабочая температура | -40 to 85 °C |
| Термосопротивление переход-среда | 97.5°C/W |
