Описание

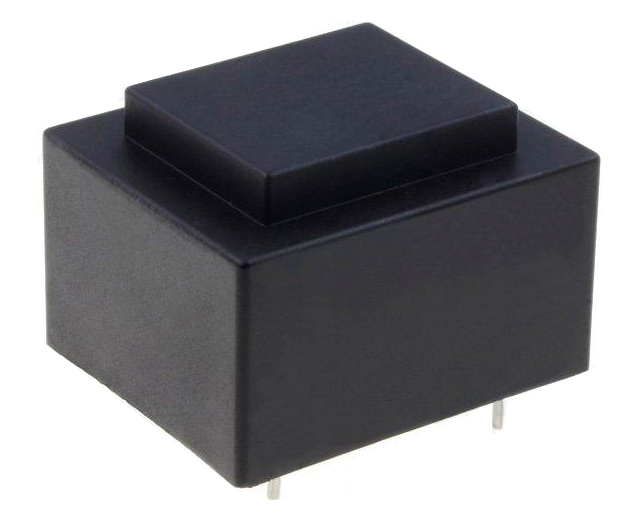

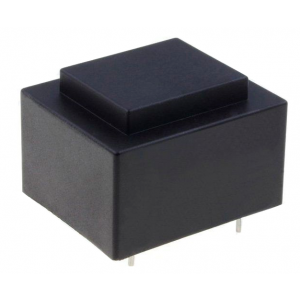

Трансформатор TL48D-120-0416 (R) производства Thai Lin Radio Coil Mfy. Ltd. (Китай) — это герметичный понижающий трансформатор мощностью 10 ВА на частоту 50 Гц. Модель имеет два выходных напряжения по 12 В переменного тока (каждое до 416 мА), встроенный термопредохранитель на 133°C и монтаж в отверстия печатной платы. Применяется в блоках питания промышленной автоматики и бытовой электроники.
Технические характеристики
| Сердечник | EI48, Silicon steel |
| Модель | TL48D-120-0416 (R) |
| Тип монтажа | Выводной |
| Частота | 50Hz |
| Производитель | Thai Lin Radio Coil Mfy. Ltd. |
| Диаметр штыря | 0.64mm square |
| Ном. мощность | 10VA |
| Thermal fuse | 133°C, 250VAC, 1A |
| Входное напряжение | 230Vrms |
| Тип компонента | Encapsulated Transformer |
| Вых. ток | 416mArms |
| Материал каркаса | EI48 horizontal 2-section, FR530 or Nylon66/GF |
| Конфиг. выводов | Pins 1,6 (primary), 8,7 (SEC1), 12,11 (SEC2); pins 2,4,5,9,10 omitted; pin3 trimmed for thermal fuse |
| Dc resistance sec1 | 3.90Ω max |
| Dc resistance sec2 | 3.40Ω max |
| Размеры упаковки | Ширина: 43.0±1.0 mm; Высота: 34.5±1.0 mm; Длина: 51.0±1.0 mm |
| Эл. прочность | 3750V, 50Hz, 60s, 1mA max |
| Output voltage sec1 | 12Vrms ±5% |
| Output voltage sec2 | 12Vrms ±5% |
| Dc resistance primary | 0.40kΩ max |
| Wire primary diameter | 0.12mm |
| Excitation current max | 45mA |
| Wire secondary diameter | 0.31mm |
