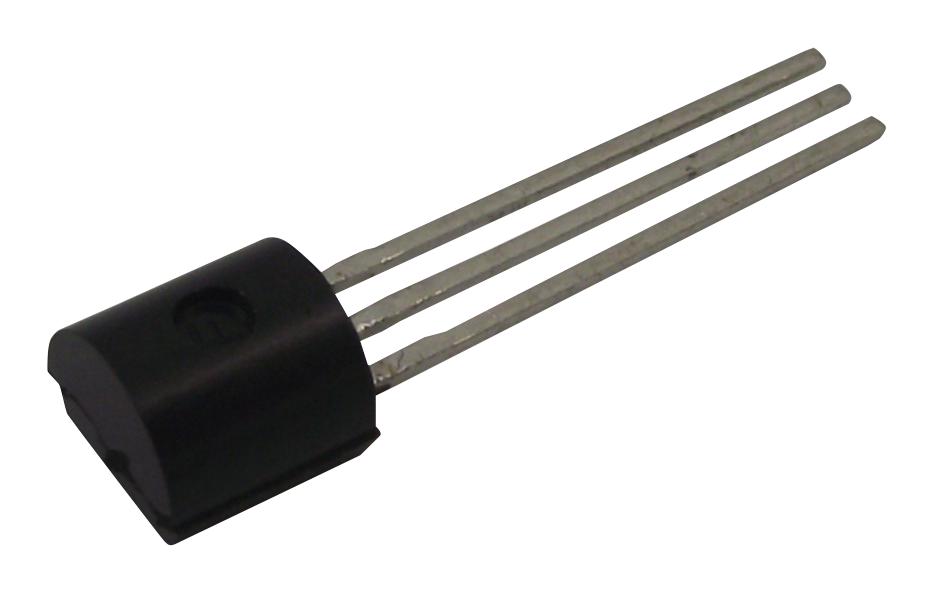

Источник опорного напряжения TL431CZ / TO-92
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
5 372 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:5 372 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,74 |
| от 133 | 14,01 |
| от 266 | 12,56 |
| от 532 | 11,45 |
| от 1 064 | 10,65 |
Описание
TL431CZ — программируемый источник опорного напряжения от STMicroelectronics в корпусе TO-92. Компонент широко применяется в схемах стабилизации и регулирования напряжения, а также в импульсных источниках питания. Отличается высокой точностью и низким температурным дрейфом, что делает его популярным решением для аналоговых и цифровых цепей.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1500V |
| ЭСР HBM | 2000V |
| Корпус | TO-92 |
| Тип монтажа | Выводной |
| Описание | Automotive adjustable voltage reference |
| Артикул | TL431CZ |
| Применение | Power supply, Industrial, Automotive |
| Sink current max | 100mA |
| Sink current min | 1mA |
| Aec q100 qualified | Да |
| Макс. выходное напряжение | 36V |
| Мин. вых. напряжение | 2.5V |
| Cathode current max | 100mA |
| Cathode current min | 1mA |
| Dynamic impedance max | 0.5ohm |
| Dynamic impedance typ | 0.22ohm |
| Тип упаковки | Bulk (россыпь) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Reference input current max | 4uA |
| Reference input current typ | 1.8uA |
| Reference input voltage max | 2.55V |
| Reference input voltage min | 2.44V |
| Reference input voltage typ | 2.495V |
| Cathode to anode voltage max | 37V |
| Описание (англ.) | VREF SHUNT ADJ TO92-3 |
| Off state cathode current max | 1000nA |
| Off state cathode current typ | 2.6nA |
| Reference input current range | -0.05mA to +10mA |
| Continuous cathode current range | -100mA to +150mA |
| Reference input voltage precision | 2% |
| Тепл. сопр. переход-корпус | 57°C/W |
| Operating free air temperature range | 0 to +70°C |
| Рабочая температура | 0°C ~ 70°C (TA) |
| Cathode to anode voltage operating max | 36V |
| Cathode to anode voltage operating min | Vref |
| Термосопротивление переход-среда | 200°C/W |
| Minimum cathode current for regulation max | 1mA |
| Minimum cathode current for regulation typ | 0.5mA |
| Reference input current deviation overtemperature max | 5.2uA |
| Reference input voltage deviation overtemperature max | 17mV |
| Reference input voltage deviation overtemperature typ | 3mV |
| Ratio change ref voltage to change cathode anode voltage max | -2.7mV/V |
| Ratio change ref voltage to change cathode anode voltage typ | -1.4mV/V |
