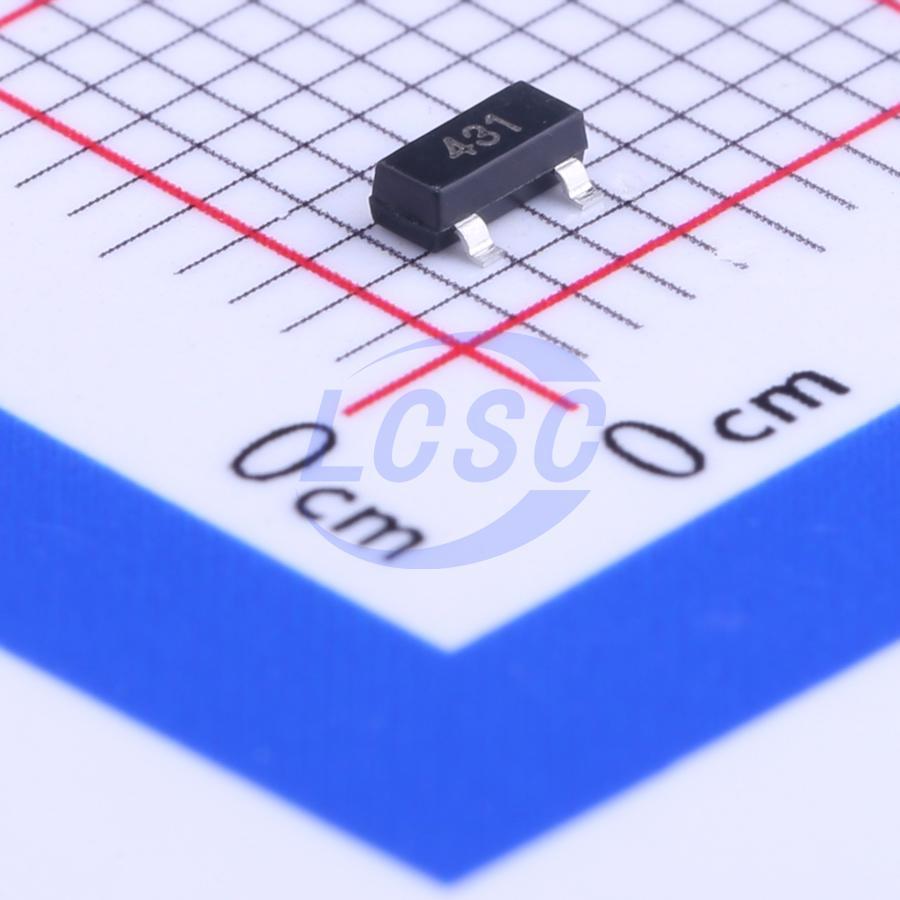

TL431CSF
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,42 |
| от 50 | 9,09 |
| от 500 | 7,77 |
Описание
Микросхема TL431CSF от HTC Taejin — программируемый стабилизатор напряжения. Работает в диапазоне до 36 В, ток до 100 мА, выпускается в компактном корпусе SOT-23-3L. Подходит для источников питания и схем управления в бытовой электронике.
Технические характеристики
| Маркировка | 431 |
| Корпус | SOT-23-3L |
| Тип монтажа | SMD |
| Корпус | SOT-23-3L |
| Конфиг. выводов | Pin1: REFERENCE; Pin2: ANODE; Pin3: CATHODE |
| Cathode voltage max | 42V |
| Dynamic impedance max | 0.50Ω |
| Dynamic impedance min | 0.27Ω |
| Dynamic impedance typ | 0.2Ω |
| Макс. опорное напряжение | 2.507V |
| Мин. опорное напряжение | 2.483V |
| Тип. опорное напряжение | 2.495V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Темп. коэф. | 50ppm/°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Reference input current max | 10mA |
| Reference input current min | -0.05mA |
| Reference input current typ | 1.8µA |
| Допуск опор. напр. | 0.5% |
| Cathode current operating max | 100mA |
| Cathode current operating min | 0.5mA |
| Cathode voltage operating max | 40V |
| Cathode voltage operating min | 2.495V |
| Off state cathode current max | 0.90µA |
| Off state cathode current typ | 0.17µA |
| Cathode current continuous max | 150mA |
| Cathode current continuous min | -100mA |
| Output voltage programmable max | 40V |
| Output voltage programmable min | 2.495V |
| Reference input current max elec | 4.0µA |
| Minimum cathode current for regulation | 0.5mA |
