Источник опорного напряжения прецизионный регулируемый 2.495...36В 0.15А
У поставщика
ПроизводительHTC Taejin
КатегорияИсточники опорного напряжения
У поставщиков
3 537 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:2 400 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 30 | 11,75 |
Склад 13
В наличии:1 137 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,62 |
| от 67 | 17,84 |
| от 133 | 16,81 |
| от 265 | 15,63 |
| от 529 | 14,59 |
Описание

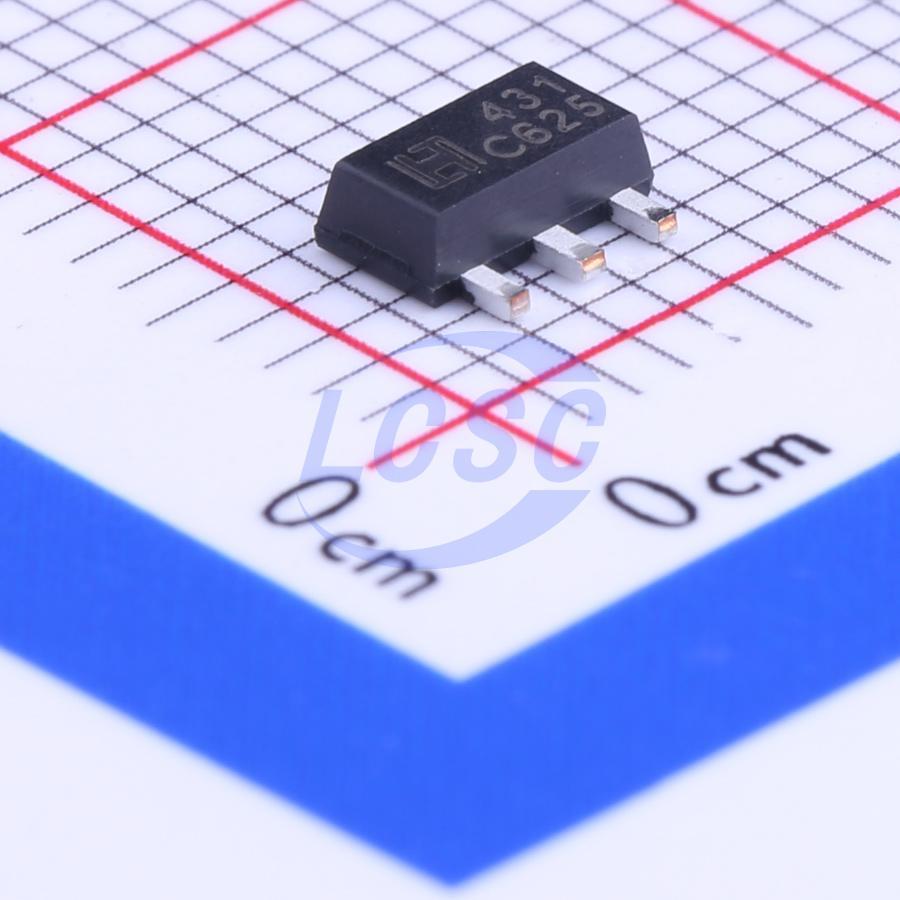

TL431CF от HTC Taejin — это прецизионный регулируемый источник опорного напряжения. Работает в диапазоне от 2,495 до 36 В при токе до 150 мА, выпускается в компактном корпусе SOT-89-3. Подходит для стабилизации питания в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT-89 |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Серия | TL431 |
| Применение | Shunt Regulator, Precision High-Current Series Regulator, High-Current Shunt Regulator, Crowbar Circuit, PWM Converter With Reference, Voltage Monitor, Precision Current Limiter |
| Dynamic impedance | 0.27Ω typ, 0.50Ω max |
| Конфиг. выводов | 1: REFERENCE, 2: ANODE, 3: CATHODE |
| Опорное напряжение | 2.495V |
| Cathode current max | 100mA |
| Cathode current min | 0.5mA |
| Cathode voltage max | 40V |
| Max cathode current | 150mA |
| Max cathode voltage | 42V |
| Cathode current range | 0.5mA to 100mA |
| Cathode voltage range | 2.495V to 40V |
| Minimum cathode current | 0.5mA |
| Reference input current | 1.8µA typ, 4.0µA max |
| Темп. коэф. | 50ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Off state cathode current | 0.17µA typ, 0.90µA max |
| Диап. темп. хр. | -65°C to +150°C |
| Диапазон темп. перехода | -40°C to +150°C |
| Max reference input current | 10mA |
| Диап. раб. темп. | -40°C to +125°C |
| Допуск опор. напр. | 0.5% |
| Описание (англ.) | 2.495V~40V -40-~+125-@(TA) 500uA 150mA Adjustable SOT-89-3 Voltage References ROHS |
| Reference input current range | -0.05mA to 10mA |
| Cathode current continuous max | 150mA |
| Cathode current continuous min | -100mA |
| Temperature coefficient reference voltage | 50ppm/°C |
| Выходное напряжение, В | 2.5 |
