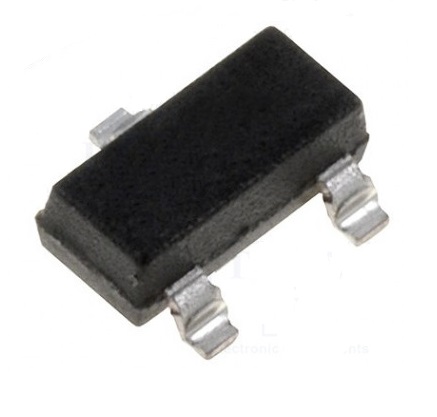

Микросхема TL431CDBZR,215
У поставщика
У поставщиков
2 781 шт.
Норм. уп.: 51
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 9,48 |
| от 60 | 9,10 |
| от 120 | 8,84 |
| от 200 | 8,65 |
Цены поставщиков
Склад 2
В наличии:6 шт
Срок поставки: до 2 недель
Норм. уп.: 51
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 9,48 |
| от 60 | 9,10 |
| от 120 | 8,84 |
| от 200 | 8,65 |
Склад 13
В наличии:2 775 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,41 |
| от 239 | 12,01 |
| от 478 | 10,89 |
| от 956 | 9,95 |
| от 1 911 | 9,32 |
Описание
Микросхема NEXPERIA TL431CDBZR,215 — это регулируемый прецизионный шунтовый стабилизатор напряжения. Выполнена в миниатюрном корпусе SOT23 для поверхностного монтажа, обеспечивает выходное напряжение от 2,5 до 36 В при токе до 100 мА. Отличается низким выходным сопротивлением 0,2 Ом и встроенной защитой от электростатических разрядов до 4 кВ. Применяется в источниках питания, зарядных устройствах и схемах обратной связи для промышленной и бытовой электроники.
Технические характеристики
| Тип | Adjustable precision shunt regulator |
| Мощность, Вт | 350mW (FR4 std), 580mW (1cm2 pad), 950mW (ceramic) |
| Ток, А | 1mA to 100mA (operating), max 150mA |
| Корпус | SOT23 |
| Напряжение, В | 37V (max), 36V (max operating), Vref 2.495V typical |
| Тип монтажа | SMD |
| Допуск | 2% (Standard Grade) |
| ESD рейтинг | 4 kV (HBM) |
| Сопротивление | output impedance 0.2Ω typical |
| Тип упаковки | SOT23, 3 leads |
| Выходное сопротивление | 0.2Ω (typical) |
| Sink current max | 100mA |
| Sink current min | 1mA |
| Конфиг. выводов | cathode (pin1), reference (pin2), anode (pin3) |
| Рассеиваемая мощность | 350mW (see derating) |
| Reference current | 2µA typical, 4µA max |
| Опорное напряжение | 2.495V (typical) |
| Темп. дрейф | 6mV (0 to 70°C) |
| Темп. диапазон | 0°C to 70°C (operating), -65°C to 150°C (storage) |
| Диап. вых. напр. | 2.5V to 36V |
| Cathode current range | 1mA to 100mA |
| Cathode voltage range | Vref to 36V |
| Макс. рассеиваемая мощность | 350 mW (FR4 standard footprint at 25°C), 580 mW (1 cm² pad), 950 mW (ceramic PCB) |
| Reference current max | 4 µA |
| Макс. темп. перехода | 150°C |
| Reference current typical | 2 µA |
| Temperature range ambient | 0 to 70°C |
| Temperature range storage | -65 to 150°C |
| Reference current variation | 0.4µA typical, 1.2µA max (0-70°C) |
| Допуск опор. напр. | 2% (2440-2550 mV at 25°C) |
| Reference current variation max | 1.2 µA |
| Термосопротивление переход-среда | 360 K/W (FR4 standard), 216 K/W (1 cm² pad), 132 K/W (ceramic) |
| Тепловое сопротивление переход-пайка | 50 K/W |
| Reference voltage variation with temperature | 6mV typical, 16mV max (0-70°C) |
| Reference voltage variation vs cathode voltage | -1.4 to -2.7 mV/V (typical -1.4) |
