Программируемый источник опорного напряжения, 2.495…40В, 1% [SOT-23]
У поставщика
ПроизводительHTC Taejin
КатегорияИсточники опорного напряжения
У поставщиков
4 500 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,75 |
| от 157 | 11,27 |
| от 313 | 10,04 |
| от 626 | 9,09 |
| от 1 251 | 8,41 |
Склад 12
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 50 | 10,01 |
| от 500 | 8,56 |
Описание

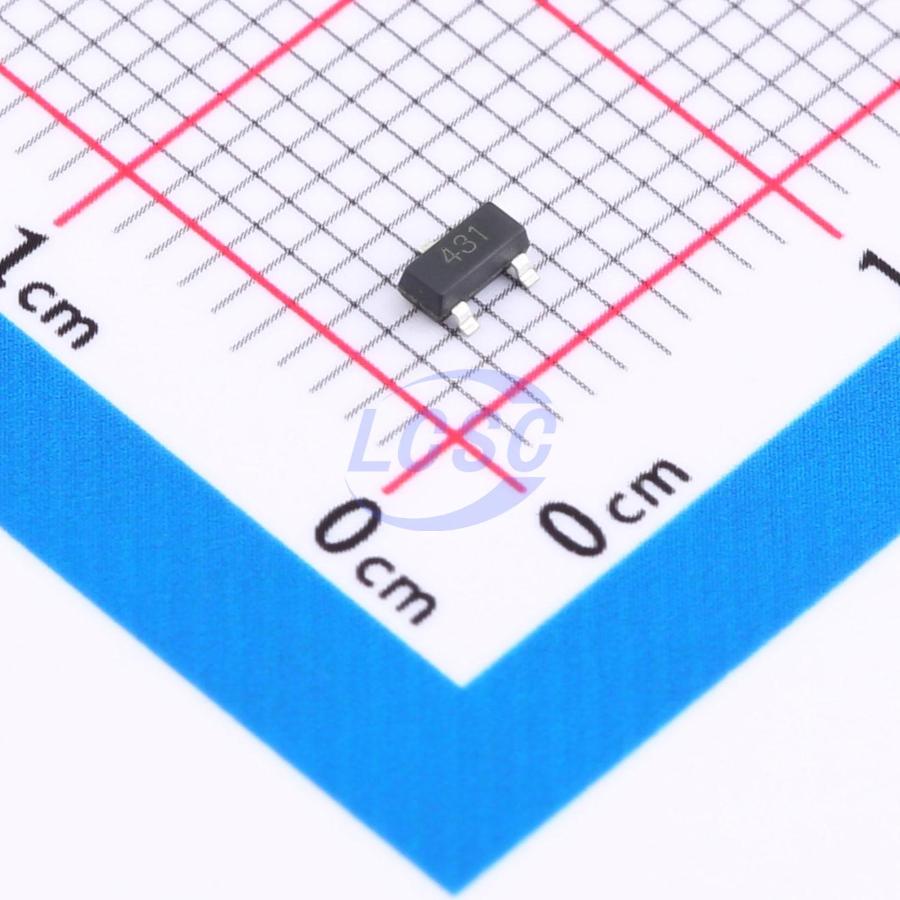

Микросхема TL431ASF от HTC Taejin — программируемый источник опорного напряжения. Работает в диапазоне от 2,495 до 40 В с точностью 1% и выходным током до 150 мА. Выпускается в компактном корпусе SOT-23. Подходит для источников питания, цепей обратной связи и прецизионных регуляторов в промышленной и бытовой электронике.
Технические характеристики
| Вывод 1 | REFERENCE |
| Вывод 2 | ANODE |
| Вывод 3 | CATHODE |
| Маркировка | 431 |
| Корпус | SOT-23-3L |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Серия | TL431 |
| Описание | Programmable Precision Shunt Regulator |
| Артикул | TL431ASF |
| Supplied as | Tape & Reel |
| Turn on response | fast |
| Конфиг. выводов | 1: REFERENCE, 2: ANODE, 3: CATHODE |
| Опорное напряжение | 2.495V |
| Выходное напряжение шума | low (not specified) |
| Cathode voltage range | 2.495V to 40V |
| Dynamic impedance max | 0.50Ω |
| Макс. опорное напряжение | 2.520V |
| Мин. опорное напряжение | 2.470V |
| Reference voltage range | 2.470V to 2.520V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Темп. коэф. | 50ppm/°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Dynamic impedance typical | 0.27Ω |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -40°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Reference input current max | 4µA |
| Reference input current typ | 1.8µA |
| Допуск опор. напр. | 1% |
| Cathode current absolute max | 150mA |
| Cathode voltage absolute max | 42V |
| Dynamic output impedance max | 0.50Ω |
| Dynamic output impedance typ | 0.27Ω |
| Описание (англ.) | 2.495V~40V ±1% 2.495V~40V 150mA Adjustable SOT-23 Voltage Reference RoHS |
| Off state cathode current max | 0.90µA |
| Off state cathode current typ | 0.17µA |
| Cathode current continuous max | 150mA |
| Cathode current continuous min | -100mA |
| Cathode current recommended max | 100mA |
| Cathode current recommended min | 0.5mA |
| Cathode voltage recommended max | 40V |
| Programmable output voltage max | 40V |
| Programmable output voltage min | VREF |
| Reference input current typical | 1.8µA |
| Cathode current range continuous | 0.5mA to 100mA |
| Off state cathode current typical | 0.17µA |
| Reference input current range max | 10mA |
| Reference input current range min | -0.05mA |
| Dynamic output impedance condition | VKA=VREF, IK=1mA~100mA, f≤1kHz |
| Minimum cathode current for regulation | 0.5mA |
| Выходное напряжение, В | 2.5 |
| Reference input current deviation over temp max | 1.2µA |
| Reference input voltage deviation over temp max | 30mV |
| Ratio of change in reference input voltage to change in cathode voltage max | -2.7mV/V |
| Ratio of change in reference input voltage to change in cathode voltage min | -1.4mV/V |
