Стабилизатор регулируемый +2.5...+36В 0.1A ±1% 0...+70°C Rвых=22Ом
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
2 925 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:2 826 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,58 |
| от 106 | 17,56 |
| от 212 | 15,88 |
| от 423 | 14,61 |
| от 845 | 13,66 |
Склад 12
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 25 | 19,98 |
| от 250 | 19,91 |
Описание

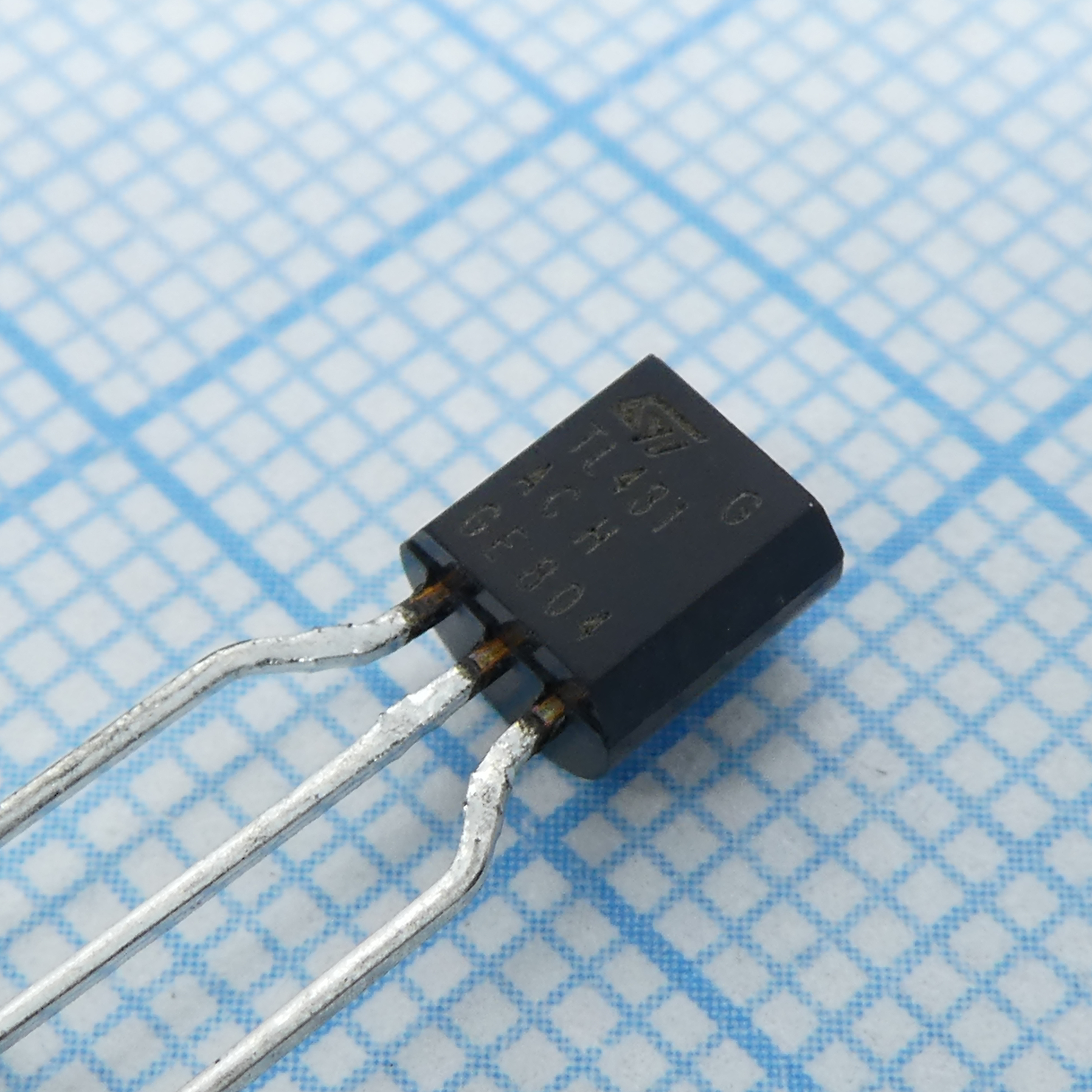

TL431ACZ-AP от STMicroelectronics — это регулируемый стабилизатор напряжения. Работает в диапазоне от 2,5 до 36 В при токе до 0,1 А с точностью ±1%. Выпускается в корпусе TO-92. Подходит для источников питания и схем управления в промышленной и бытовой электронике.
Технические характеристики
| Тип | Programmable shunt voltage reference |
| ESD (мм) | 200 V |
| ESD CDM | 1500 V |
| ЭСР HBM | 2000 V |
| Корпус | TO-92 |
| Тип монтажа | Выводной |
| Серия | TL431 |
| Выходное сопротивление | 22 Ω |
| Dynamic impedance | Max: 0.5Ω; Typ: 0.22Ω |
| Опорное напряжение | Max: 2.52V; Min: 2.47V; Typ: 2.495V |
| Точность напряжения | ±1% |
| Sink current range | 1mA to 100mA |
| Темп. хранения | -65°C to +150°C |
| Dynamic impedance max | 0.5 Ω |
| Dynamic impedance typ | 0.22 Ω |
| Reference input current | Max: 4µA; Typ: 1.8µA |
| Reference input voltage | 2.495 V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Макс. темп. перехода | 150°C |
| Adjustable output voltage | 2.5V to 36V |
| Cathode current operating | 1 to 100 mA |
| Off state cathode current | Max: 1000nA; Typ: 2.6nA |
| Регулируемое вых. напр. | 2.5 to 36 V |
| Диап. темп. хр. | -65 to +150 °C |
| Reference input current max | 4 µA |
| Reference input current typ | 1.8 µA |
| Reference input voltage max | 2.52 V |
| Reference input voltage min | 2.47 V |
| Рабочий диапазон температур | 0°C to +70°C |
| Cathode to anode voltage max | 37 V |
| Описание (англ.) | V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R |
| Off state cathode current max | 1000 nA |
| Off state cathode current typ | 2.6 nA |
| Reference input current range | -0.05 to +10 mA |
| Cathode current continuous max | 150 mA |
| Min cathode current for regulation | Max: 1mA; Typ: 0.5mA |
| Absolute max reference input current | -0.05mA to +10mA |
| Operating free air temperature range | 0 to +70 °C |
| Absolute max cathode to anode voltage | 37V |
| Reference input current over temp max | 5.2 µA |
| Reference input voltage over temp max | 2.537 V |
| Reference input voltage over temp min | 2.453 V |
| Термосопротивление переход-среда | 200°C/W |
| Absolute max continuous cathode current | -100mA to +150mA |
| Thermal resistance junction to case so8 | 30 °C/W |
| Ratio delta vref delta vka 36v to 10v max | -1 mV/V |
| Ratio delta vref delta vka 36v to 10v typ | -2 mV/V |
| Reference voltage deviation over temp max | 15 mV |
| Выходное напряжение, В | 2.5-36 |
| Minimum cathode current for regulation max | 0.6 mA |
| Minimum cathode current for regulation typ | 0.5 mA |
| Ratio delta vref delta vka 10v to vref max | -1.4 mV/V |
| Ratio delta vref delta vka 10v to vref typ | -2.7 mV/V |
| Thermal resistance junction to ambient so8 | 85 °C/W |
| Reference input current deviation over temp | Max: 1.2µA; Typ: 0.4µA |
| Thermal resistance junction to ambient to92 | 200 °C/W |
| Thermal resistance junction to case sot23 3 | 136 °C/W |
| Thermal resistance junction to case sot23 5 | 67 °C/W |
| Thermal resistance junction to case sot323 6 | 110 °C/W |
| Thermal resistance junction to ambient sot23 3 | 248 °C/W |
| Thermal resistance junction to ambient sot23 5 | 157 °C/W |
| Reference input current deviation over temp max | 1.2 µA |
| Thermal resistance junction to ambient sot323 6 | 221 °C/W |
| Ratio change reference voltage to cathode voltage | Typ: -1.4mV/V to -2.7mV/V |
| Допуск, % | 1 |
