Стабилизатор регулируемый +2.5...+36В 0.1A
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
4 143 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 893 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,68 |
| от 164 | 10,30 |
| от 327 | 9,15 |
| от 654 | 8,28 |
| от 1 307 | 7,65 |
Склад 12
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 50 | 7,52 |
| от 500 | 6,43 |
Описание

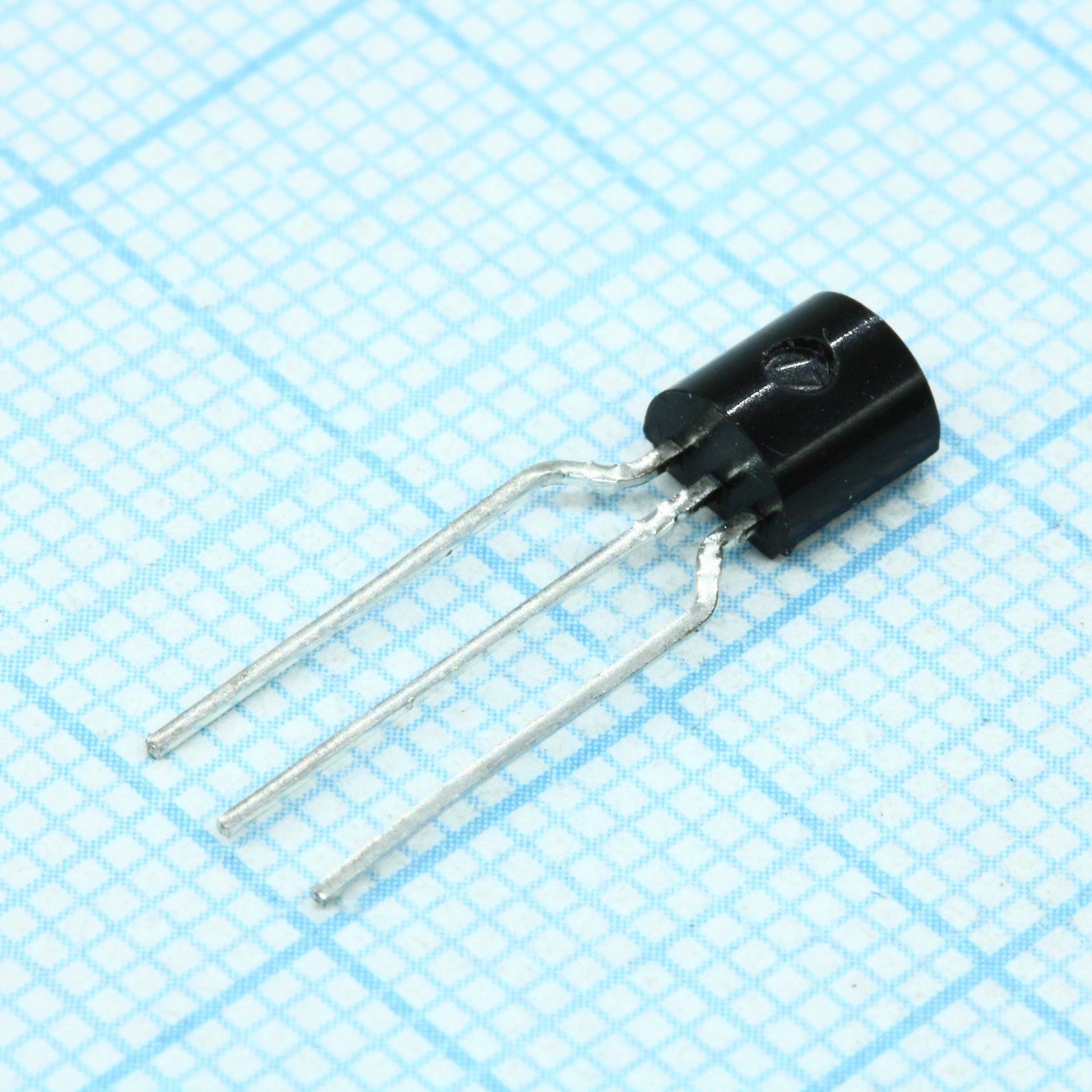

TL431ACLPR — регулируемый стабилизатор напряжения от Texas Instruments. Поддерживает выходное напряжение от 2,495 до 36 В при токе до 100 мА, выпускается в корпусе TO-92. Применяется в источниках питания, зарядных устройствах и промышленной автоматике.
Технические характеристики
| Pins | 3 |
| Тип | Adjustable shunt regulator |
| Package | TO-92 |
| Корпус | SOT-23-3 |
| Accuracy | 1% |
| Тип монтажа | SMD |
| Артикул | TL431ACLPR |
| Device grade | A (1% tolerance), C (commercial temperature) |
| Производитель | Texas Instruments |
| Корпус | TO92/formed lead |
| Msl peak temp | N/A for Pkg Type |
| Sink current max | 100mA |
| Sink current min | 1mA |
| Опорное напряжение | 2.495V |
| Размеры упаковки | 2.90mm × 1.30mm |
| Cathode voltage max | 37V |
| Operating temperature | 0 to 70 °C |
| Reference current max | 10µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output impedance typical | 0.2Ω |
| Reference current typical | 2µA |
| Диап. темп. хр. | -65°C to 150°C |
| Temperature drift typical | 6mV (C temp) for B grade, likely similar for A |
| Диап. раб. темп. | 0°C to 70°C (C grade) |
| Описание (англ.) | V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin TO-92 T/R |
| Adjustable output voltage max | 36V |
| Adjustable output voltage min | 2.5V |
| Absolute maximum cathode current | 150mA |
| Reference voltage tolerance percent | 1% (A grade) |
| Рабочая температура | 0°C ~ 70°C (TA) |
