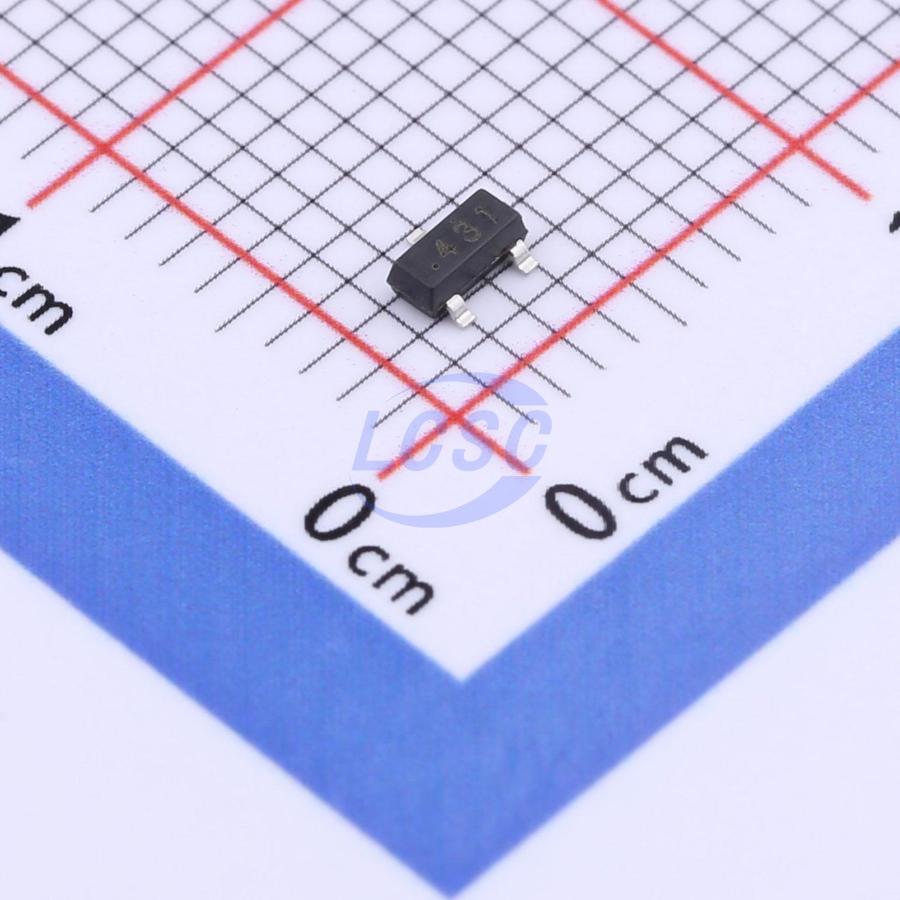

TL431A
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
190 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 50 | 8,56 |
| от 500 | 7,31 |
Описание
Микросхема TL431A от HTC Taejin — регулируемый стабилизатор напряжения. Работает в диапазоне до 36 В и выдерживает ток до 100 мА, выпускается в корпусе TO92-3. Подходит для блоков питания и цепей обратной связи в бытовой и промышленной электронике.
Технические характеристики
| Особенности | Programmable output voltage to 40V, Guaranteed 1% reference voltage tolerance, Low dynamic impedance (0.27Ω typ), Temperature compensated, Fast turn-on response, Low output noise |
| Тип монтажа | TO-92: сквозное отверстие; SOT-23: SMD; SOT-89: SMD |
| Корпус | TO-92, SOT-23, SOT-89 |
| Корпус | TO92-3 |
| Конфиг. выводов | 1: REFERENCE; 2: ANODE; 3: CATHODE |
| Опорное напряжение | Max: 2.520V; Min: 2.470V; Typ: 2.495V |
| Dynamic impedance max | 0.50Ω |
| Dynamic impedance typ | 0.27Ω |
| Диап. темп. хр. | -65°C to +150°C |
| Диапазон темп. перехода | -40°C to +150°C |
| Диап. раб. темп. | -40°C to +125°C |
| Reference input current max | 4.0µA |
| Reference input current typ | 1.8µA |
| Допуск опор. напр. | 1% |
| Cathode voltage absolute max | 42V |
| Off state cathode current max | 0.90µA |
| Off state cathode current typ | 0.17µA |
| Cathode voltage recommended max | 40V |
| Programmable output voltage max | 40V |
| Dynamic impedance test condition | VKA=VREF, IK=1mA to 100mA, f≤1kHz |
| Cathode current recommended range | 0.5mA to 100mA |
| Temperature coefficient equivalent | 50PPM/°C |
| Minimum cathode current for regulation | 0.5mA |
| Reference input current absolute range | -0.05mA to 10mA |
| Cathode current absolute max continuous | -100mA to 150mA |
| Reference voltage deviation over temp max | 30mV |
| Reference voltage deviation over temp typ | 15mV |
| Reference input current deviation over temp max | 1.2µA |
| Reference input current deviation over temp typ | 0.4µA |
| Ratio change reference to cathode voltage 10V max | -2.7mV/V |
| Ratio change reference to cathode voltage 10V typ | -1.4mV/V |
| Ratio change reference to cathode voltage 36V max | -2.0mV/V |
| Ratio change reference to cathode voltage 36V typ | -1.0mV/V |
