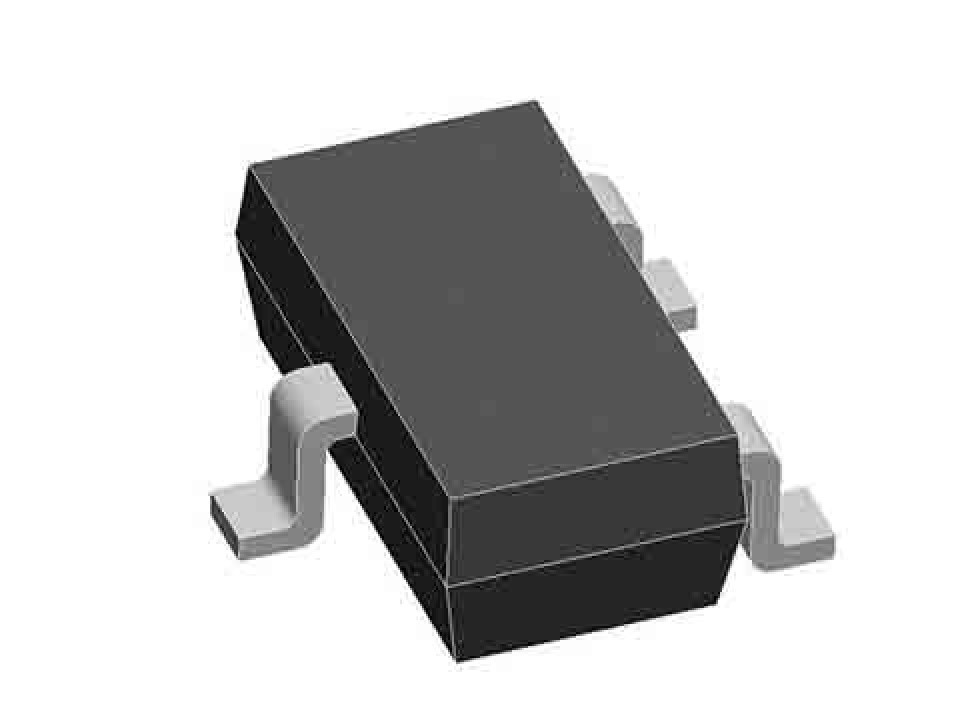

TL431, SOT-23, (ZH431), Источник опорного напряжения, ZH (арт. 188005)
У поставщика
ПроизводительZH
КатегорияИсточники опорного напряжения
У поставщиков
17 900 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:17 900 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,34 |
Описание
TL431 в корпусе SOT-23 от ZH — это прецизионный программируемый источник опорного напряжения. Компонент широко применяется в цепях стабилизации и регулировки напряжения, а также в импульсных источниках питания. Отличается низким температурным дрейфом и малой потребляемой мощностью.
Технические характеристики
| Тип | shunt voltage reference |
| Тип | шунтовой стабилизатор |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Артикул | TL431, ZH431 |
| Корпус | SOT-23 |
| Монтаж | SMD |
| Рег. линии | -1.4 to -2.7 mV/V |
| Dynamic impedance | 0.22 Ω typ, 0.5 Ω max |
| Рассеиваемая мощность | 300mW |
| Точность напряжения | 0.5%, 1%, 2% |
| Sink current range | 1 to 100 mA |
| Диап. вых. напр. | 2.5 to 36 V |
| Напряжение | 2.495 В |
| Dynamic impedance max | 0.5Ω |
| Sink current capability | 1mA to 100mA |
| Typical output impedance | 0.22Ω |
| Adjustable output voltage | 2.5V to 36V |
| Dynamic impedance typical | 0.22Ω |
| Max cathode anode voltage | 37 V |
| Off state cathode current | 2.6nA to 1000nA |
| Диап. темп. хр. | -55°C to +150°C |
| Reference input current max | 4μA |
| Reference input voltage max | 2.55V |
| Reference input voltage min | 2.44V |
| Рабочий диапазон температур | not specified in datasheet |
| Cathode to anode voltage max | 37V |
| Cathode current range abs max | -100 to +150 mA |
| Reference input current range | -0.05mA to +10mA |
| Reference input voltage range | 2.44 to 2.55 V |
| Reference input current typical | 1.8μA |
| Reference input voltage typical | 2.495V |
| Continuous cathode current range | -100mA to +150mA |
| Reference input current deviation | 0.4 μA typ, 1.2 μA max |
| Reference voltage deviation over temp | 3 mV typ, 17 mV max |
| Minimum cathode current for regulation | 0.5mA to 1mA |
| Ratio change reference to cathode anode voltage | -1.4mV/V to -2.7mV/V |
| Reference input current deviation over temperature | 0.4μA to 1.2μA |
| Reference input voltage deviation over temperature | 3mV to 17mV |
