Операционный усилитель счетверенный быстродействующий ±18В
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 281 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,87 ₽
Сумма743,50 ₽
+ доплата 490,00 ₽
В наличии1 281 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 83 — 13,93 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 743,50 ₽. До заказа без доплаты не хватает 16 556,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 743,50 ₽
Описание

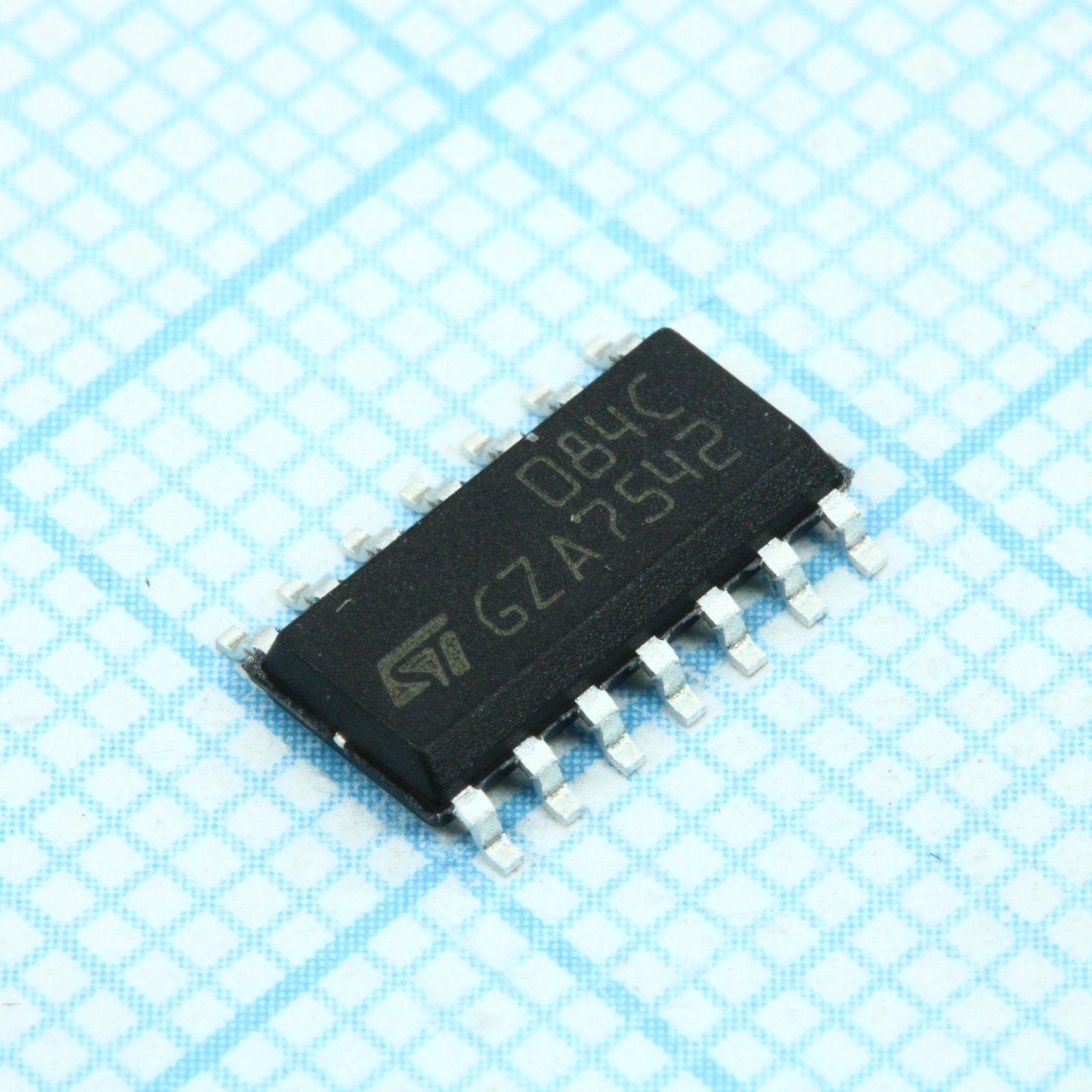

Операционный усилитель TL084CDT от STMicroelectronics — это счетверенный быстродействующий усилитель с питанием до ±18 В. Выполнен в компактном корпусе SO14, подходит для работы в коммерческом диапазоне температур. Применяется в промышленной автоматике, аудиотехнике и измерительных приборах.
Технические характеристики
| Технология | J-FET |
| Корпус | SO14 |
| Запас по фазе | 45° |
| Без защелкивания | Да |
| Overshoot typ | 10% |
| Тип упаковки | SMD |
| Тип. время нарастания | 0.1µs |
| Скорость нарастания, тип. | 16V/µs |
| Входное сопротивление | 10^12Ω |
| Разделение каналов | 120dB |
| Макс. напр. пит. | ±18V |
| Мин. напр. пит. | ±15V |
| Диап. вх. напр. | ±15V |
| Количество усилителей | 4 |
| Макс. рассеиваемая мощность | 680mW |
| Макс. входной ток смещения | 200pA |
| Тип. входной ток смещения | 20pA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. входной ток смещения | 100pA |
| Тип. входной ток смещ. | 5pA |
| Макс. напряжение смещения | 10mV |
| Тип. напряжение смещения вх. | 3mV |
| Диап. темп. хр. | -65°C to +150°C |
| Произведение усиления на полосу, тип. | 4MHz |
| Дрейф напряжения смещения входа | 10µV/°C |
| Диап. раб. темп. | 0°C to +70°C |
| Output voltage swing typ 2k | ±12V |
| Output voltage swing typ 10k | ±13.5V |
| Описание (англ.) | Op Amp Quad High Speed Amplifier ±18V 14-Pin SOIC T/R |
| Мин. коэфф. усиления по напряжению | 25V/mV |
| Коэфф. усиления по напряжению, тип. | 200V/mV |
| Коэфф. гармоник (THD), тип. | 0.01% |
| Дифф. напр. макс. | ±30V |
| Эквивалентное входное напряжение шума | 15nV/√Hz |
| КСС мин. | 80dB |
| Коэфф. подавления синфазного сигнала, тип. | 86dB |
| Диапазон синфазного входного напряжения | ±11V to +15V |
| Внутренняя частотная компенсация | Да |
| Защита от КЗ выхода | Да |
| Ток КЗ выхода, макс. | 60mA |
| Мин. ток КЗ выхода | 10mA |
| Тип. ток КЗ выхода | 40mA |
| Макс. ток питания на усилитель | 2.5mA |
| Ток питания на усилитель, тип. | 1.4mA |
| Мин. коэфф. подавления по питанию | 80dB |
| Тип. коэффициент подавления питания | 86dB |
| Рабочая температура | Com |
| Тип монтажа | SMD |
