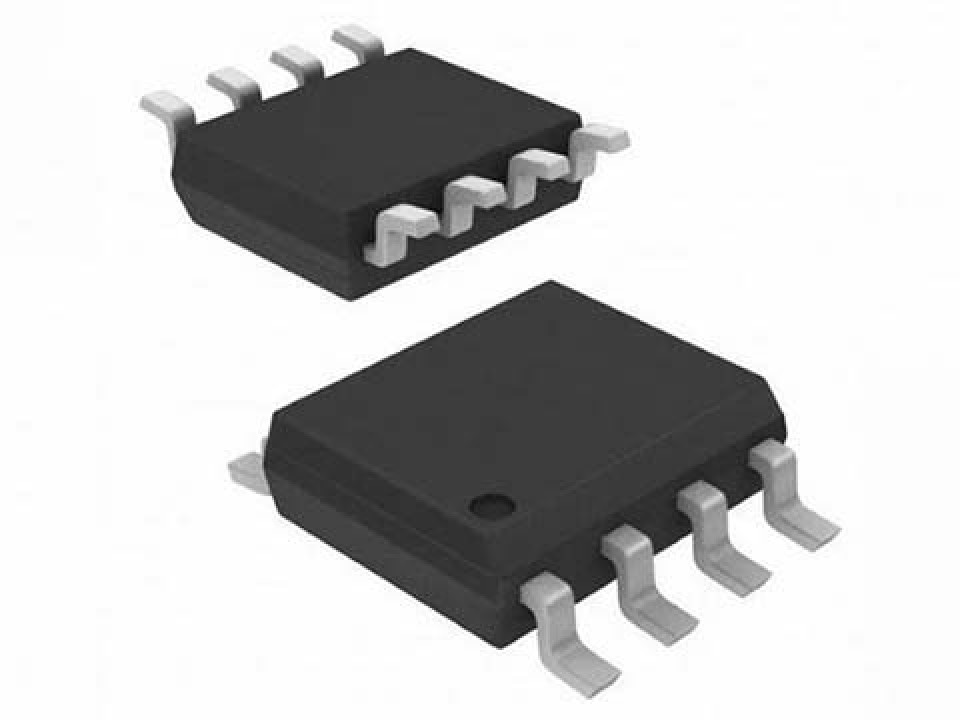

TL072CDT, SO8-150-1.27, Операционный усилитель, ST (арт. 210971)
У поставщика
ПроизводительST
У поставщиков
2 800 шт.
Норм. уп.: 2500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт12,31 ₽
Сумма30 775,00 ₽
В наличии2 800 шт
заказ со склада от 3 000,00 ₽упаковка 2 500 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 30 775,00 ₽: минимальная сумма склада набрана.
2 500 шт · Склад 29 · 30 775,00 ₽
Описание
TL072CDT — сдвоенный операционный усилитель от STMicroelectronics на микросборке SO8-150-1.27. Компонент отличается низким уровнем шума и малым потреблением тока, что делает его подходящим для аудиоусилителей, активных фильтров и прецизионных измерительных схем. Усилитель работает с однополярным и двуполярным питанием, обеспечивая стабильную работу в аналоговых трактах.
Технические характеристики
| Шаг | 1.27mm |
| Тип | Операционный усилитель |
| Корпус | SO-8 |
| Особенности | low noise, high slew rate, low input bias current, internal frequency compensation, latch-free operation, output short-circuit protection |
| Тип монтажа | SMD |
| Упаковка | лента и катушка |
| Кол-во выводов | 8 |
| Размеры | 4.9mm x 3.9mm x 1.75mm |
| Шаг выводов | 1.27mm |
| Технология | JFET input |
| Тип выхода | dual operational amplifier |
| Артикул | TL072CDT |
| Overshoot typ | 10% |
| Ширина корпуса | 3.9mm |
| Тип. время нарастания | 0.1µs |
| Мин. скорость нарастания | 8V/µs |
| Скорость нарастания, тип. | 16V/µs |
| Высота корпуса | 1.75mm |
| Длина корпуса | 4.9mm |
| Входное сопротивление | 10^12Ω |
| Тип. запас по фазе | 45° |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | ±15V |
| Макс. ток питания | 2.5mA |
| Ток пит. тип. | 1.4mA |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 6V |
| ESD HBM | 1kV |
| Входное сопротивление, тип. | 10^12Ω |
| Диапазон питания | 6V to 36V (total) |
| Тип. разделение каналов | 120dB |
| Макс. входной ток смещения | 200pA |
| Тип. входной ток смещения | 20pA |
| Типовое питание | ±15V |
| Модель ESD (CDM) | 1.5kV |
| Макс. входной ток смещения | 100pA |
| Тип. входной ток смещ. | 5pA |
| Макс. напряжение смещения | 10mV |
| Тип. напряжение смещения вх. | 3mV |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Диап. темп. хр. | -65 to +150°C |
| Мин. произведение усиления на полосу | 2.5MHz |
| Произведение усиления на полосу, тип. | 4MHz |
| Дрейф напряжения смещения входа | 10µV/°C |
| Диап. раб. темп. | 0 to +70°C |
| Output voltage swing 2k typ | ±12V |
| Output voltage swing 10k typ | ±13.5V |
| Мин. коэфф. усиления по напряжению | 25V/mV |
| Коэфф. усиления по напряжению, тип. | 200V/mV |
| Длительность КЗ выхода | Infinite |
| Output voltage swing typ 2kΩ | ±12V |
| Коэфф. гармоник (THD), тип. | 0.01% |
| Дифф. напр. макс. | ±30V |
| Эквивалентное входное напряжение шума | 15nV/√Hz |
| Output voltage swing typ 10kΩ | ±13.5V |
| Диапазон синфазного входного напряжения | ±11V typ, up to ±15V |
| КСС мин. | 70dB |
| Коэфф. подавления синфазного сигнала, тип. | 86dB |
| Диапазон синфазного входного напряжения | ±11 to ±15V |
| Ток КЗ выхода, макс. | 60mA |
| Мин. ток КЗ выхода | 10mA |
| Тип. ток КЗ выхода | 40mA |
| Эквивалентное входное шумовое напряжение, тип. | 15nV/√Hz |
| Мин. коэфф. подавления по питанию | 70dB |
| Тип. коэффициент подавления питания | 86dB |
| Тепл. сопр. переход-корпус | 40°C/W |
| Термосопротивление переход-среда | 125°C/W |
