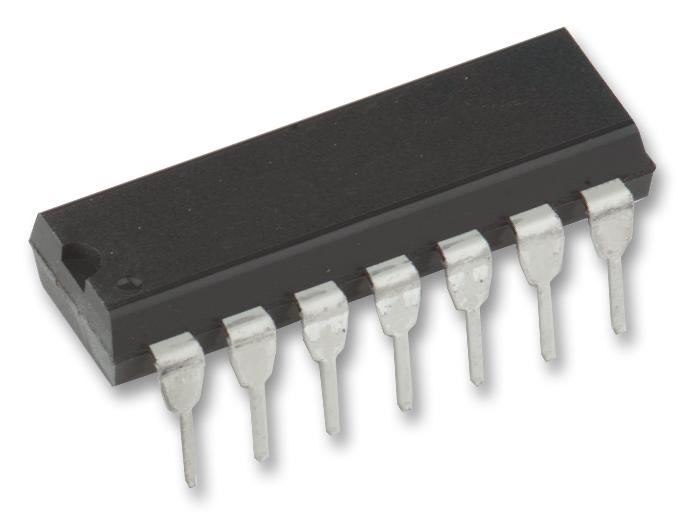

Операционный усилитель TL064CN
У поставщика
У поставщиков
115 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:115 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,12 |
| от 13 | 25,25 |
| от 25 | 24,08 |
| от 50 | 22,82 |
| от 100 | 21,54 |
Описание
Операционный усилитель TL064CN производства Texas Instruments (TI) представляет собой четырёхканальный усилитель с низким энергопотреблением. Микросхема отличается малым входным током смещения и высокой скоростью нарастания выходного сигнала. Предназначена для применения в портативной аудиотехнике, активных фильтрах и других устройствах, где важна экономия энергии при сохранении аналоговой точности.
Технические характеристики
| Тип | Operational Amplifier |
| Package | PDIP |
| Корпус | PDIP-14 |
| Тип монтажа | THT |
| Компонент | TL064CN |
| Кол-во выводов | 14 |
| Размеры | 19.30mm x 6.35mm |
| Входное сопротивление | 10^12Ω |
| Slew rate typical | 3.5V/µs |
| Дополнительные функции | Low power, JFET input, internal frequency compensation, latch-up free |
| Number of amplifiers | 4 |
| Диапазон питания | ±5V to ±15V |
| Макс. входной ток смещения | 200pA |
| Типовое питание | ±15V |
| Макс. входной ток смещения | 100pA |
| Макс. напряжение смещения | 15mV |
| Output voltage swing min | ±12V |
| Диап. темп. хр. | -65°C to 150°C |
| Вх. ток смещ. тип. | 30pA |
| Input offset voltage drift | 10µV/°C |
| Диап. раб. темп. | 0°C to 70°C |
| Thermal resistance theta ja | 97°C/W |
| Типовой входной ток смещения | 5pA |
| Типовое входное напряжение смещения | 5mV |
| Output voltage swing typical | ±13.5V |
| Unity gain bandwidth typical | 1MHz |
| Equivalent input noise voltage | 42nV/√Hz at 1kHz |
| Кол-во контактов | 14 |
| Absolute maximum supply voltage | ±18V |
| Output short circuit current max | 60mA |
| Supply current per amplifier max | 400µA |
| Large signal voltage gain typical | 30V/mV |
| Common mode input voltage range min | ±10V |
| Output short circuit current typical | 40mA |
| Supply current per amplifier typical | 200µA |
| Рабочая температура | 0 to 70 °C |
| Common mode input voltage range typical | ±11V |
