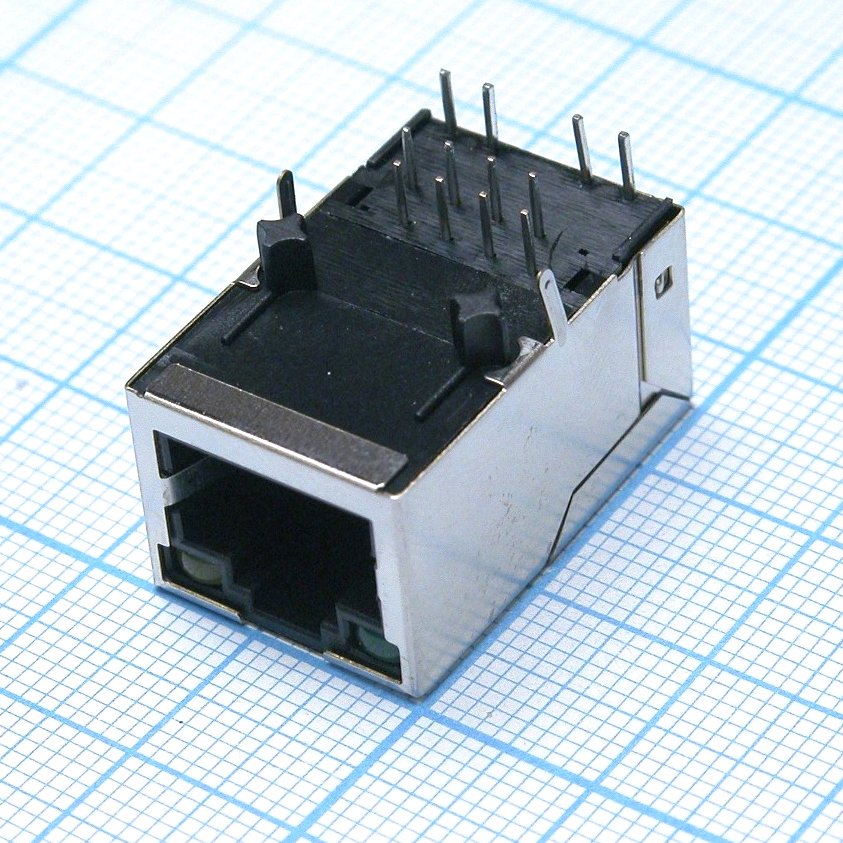

TJ8P8C розетка в плату
У поставщика
ПроизводительCZT
У поставщиков
2 915 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт264,76 ₽
Сумма1 323,80 ₽
+ доплата 490,00 ₽
В наличии2 915 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 6 — 261,29 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 323,80 ₽. До заказа без доплаты не хватает 15 976,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 323,80 ₽
Описание
TJ8P8C розетка в плату от производителя CZT (модель TS-50021-1) — это стандартный разъем для сетевых соединений, предназначенный для монтажа непосредственно на печатную плату. Компонент обеспечивает надежное подключение вилок 8P8C (RJ45) и широко применяется в сетевом оборудовании, коммутаторах и устройствах передачи данных. Конструкция рассчитана на многократное подключение и стабильный контакт в условиях эксплуатации.
Технические характеристики
| Корпус | RJ45 1x1 port with transformer and LED |
| Тип монтажа | THT |
| Время нарастания | Длительность импульса: 112ns; Вых. напряжение: 1V peak; Rs 100 ohms rl 100 ohms: 3.0ns MAX |
| Cross talk | 1mhz to 100mhz: 40dB TYP |
| Размеры | Прочее: 8.89mm, 11.43mm, 5.85mm, 10.93mm, 16.20mm, 3.05mm, 6.35mm, 2.54mm, 7.37mm, 3.30±0.2mm; Ширина: 13.50±0.1mm; Высота: 3.20±0.2mm; Длина: 25.27±0.25mm |
| Индуктивность | P1 p2: 350uH MIN @ 0.1V, 100kHz, 8mA DC bias; P7 p8: 350uH MIN @ 0.1V, 100kHz, 8mA DC bias |
| Номер продукта | TS-50021-1 |
| Допуски | ±0.1mm unless otherwise specified |
| Обратные потери | 1mhz to 30mhz: -18dB MIN; 30mhz to 80mhz: -12dB MIN |
| Коэфф. трансформации | P1 p2 to j1 j2: 1:1 ±3%; P7 p8 to j3 j6: 1:1 ±3% |
| Название продукта | 59 1*1port with transformer and LED, W/O EMI, 10/100BT |
| Сопротивление DC | J1 j2 to p7 p8: 1.2 ohms MAX |
| Panel opening | Suggested: 17.20mm x 14.30mm; Допуск: ±0.13mm |
| Вносимые потери | Rs rl 100ohm: 100kHz to 80MHz: -1.1dB MIN |
| Led specification | Зеленый: Длина волны: 565nm; Макс. прямое напряжение: 2.4V; Типовое прямое напряжение: 2.2V; Yellow: Длина волны: 590nm; Макс. прямое напряжение: 2.5V; Типовое прямое напряжение: 2.1V; Прямой ток: 20mA |
| Материал разъёма | Корпус: Thermoplastic UL94 V-0; Contact shield: Медный сплав; Покрытие экрана: Nickel or tin; Покрытие контакта: Selective gold, 50 micro inches min in contact area |
| Индуктивность рассеяния | P1 p2 with j1 j2 short: 0.3uH MAX @ 1MHz; P7 p8 with j3 j6 short: 0.3uH MAX @ 1MHz |
| Диэлектрическая прочность | P1 p2 to j1 j2: 1500VAC; P7 p8 to j3 j6: 1500VAC |
| Примечание | RJ45 |
| Wave solder compatible | Preheat 125°C/90secs |
| Тип упаковки | Palette (палетта) |
| Interwinding capacitance | P1 p2 to j1 j2: 35pF MAX @ 1MHz; P7 p8 to j3 j6: 35pF MAX @ 1MHz |
| Описание (англ.) | TJ8P8C socket on the Board |
| Common to common mode attenuation | 30mhz to 100mhz: 35dB TYP |
