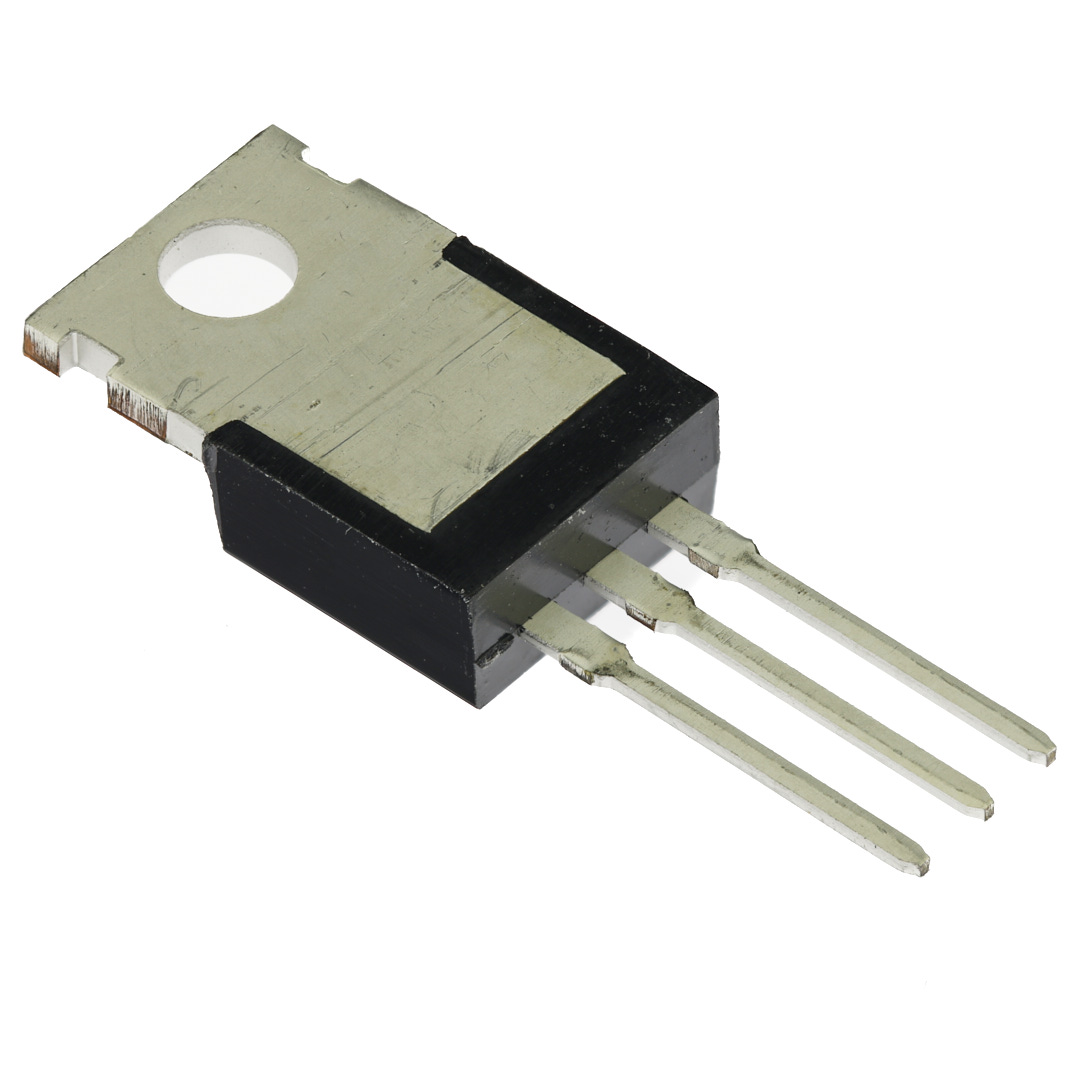

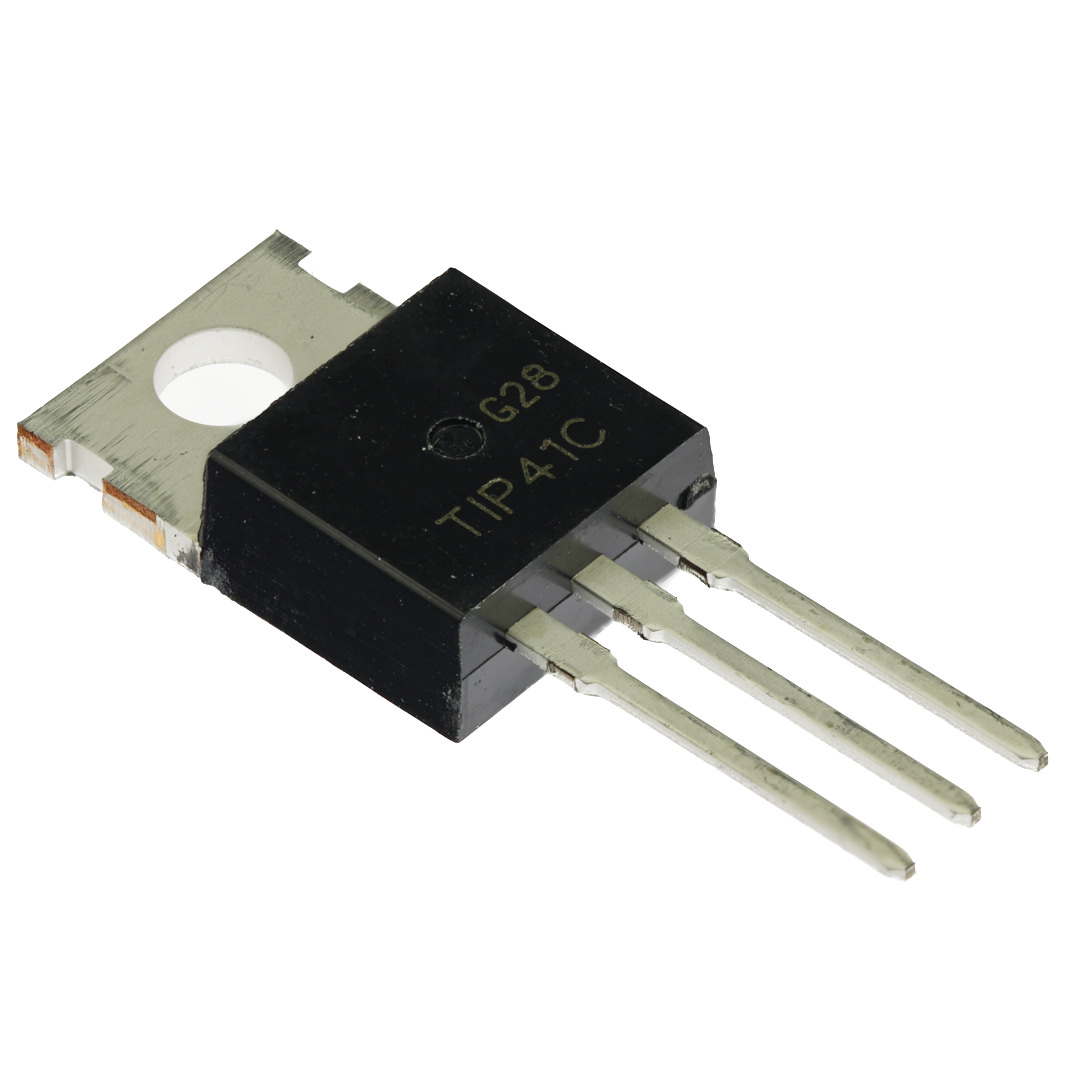

Транзистор TIP41C
В наличии
На своём складе
225 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 13,45 |
| от 20 | 13,07 |
| от 40 | 12,69 |
| от 80 | 12,41 |
Описание
Транзистор TIP41C от KEEN SIDE — биполярный NPN-ключ средней мощности. Выдерживает напряжение до 100 В и ток до 6 А, рассеивает до 2 Вт, выпускается в корпусе TO-220-3L. Подходит для линейных и импульсных схем в промышленной автоматике и силовой электронике.
Технические характеристики
| Цоколевка | Вывод 1: BASE; Вывод 2: COLLECTOR; Вывод 3: EMITTER |
| Корпус | TO-220 |
| Hfe at 3A | 15-75 |
| Hfe at 0 3A | 30 |
| Артикул | TIP41C |
| Применение | Medium Power Linear Switching Applications |
| Размеры мм | A: 4.470-4.670; D: 10.010-10.310; E: 8.500-8.900; F: 2.590-2.890; L: 13.400-13.800; B: 0.710-0.910; C: 0.310-0.530; E: 2.540; H: 0.000-0.300; A1: 2.520-2.820; E1: 12.060-12.460; L1: 3.560-3.960; B1: 1.170-1.370; C1: 1.170-1.370; E1: 4.980-5.180; Phi: 3.735-3.935 |
| Тип компонента | NPN Transistor |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Ток коллектора | 6 A |
| Рассеиваемая мощность | 2 Вт |
| Макс. рабочая температура | +150°C |
| Мин. рабочая температура | -55°C |
| Макс. коэф. усиления DC | 75 |
| Hfe мин. | 30 |
| Напряжение база-эмиттер | 2 В |
| Напряжение эмиттер-база | 5 В |
| Частота перехода | 3 МГц |
| Напряжение коллектор-база | 100 В |
| Ток отсечки эмиттера | 1 мА |
| Ток отсечки коллектора | 0.4 мА |
| Напряжение коллектор-эмиттер | 100 В |
| Диапазон темп. перехода | -55~+150 ℃ |
| Напряжение пробоя эмиттер-база | 5 В |
| Напряжение пробоя коллектор-база | 100 В |
| Ток отсечки коллектор-эмиттер | 0.7 мА |
| Напряжение пробоя коллектор-эмиттер | 100 В |
| Напряжение насыщения коллектор-эмиттер | 1.5 В |
| Граничная частота, МГц | 3 |
| Макс. температура перехода, °C | 150 |
| Макс. температура хранения, °C | 150 |
| Макс. HFE | 75 |
| Мин. температура хранения, °C | -55 |
| Мин. HFE | 15 |
| Мощность, Вт | 2 |
| Напряжение насыщения КЭ, В | 1,5 |
| Напряжение, В | 100 |
| Тип монтажа | Выводной |
| Тип транзистора | NPN |
| Ток измерения hFE, мА | 3000 |
| Ток, А | 6 |
