ШИМ контроллер THX208
У поставщика
ПроизводительTHX
КатегорияШИМ-контроллеры
У поставщиков
1 193 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 193 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,63 |
| от 86 | 20,42 |
| от 172 | 18,60 |
| от 344 | 17,22 |
| от 687 | 16,18 |
Описание

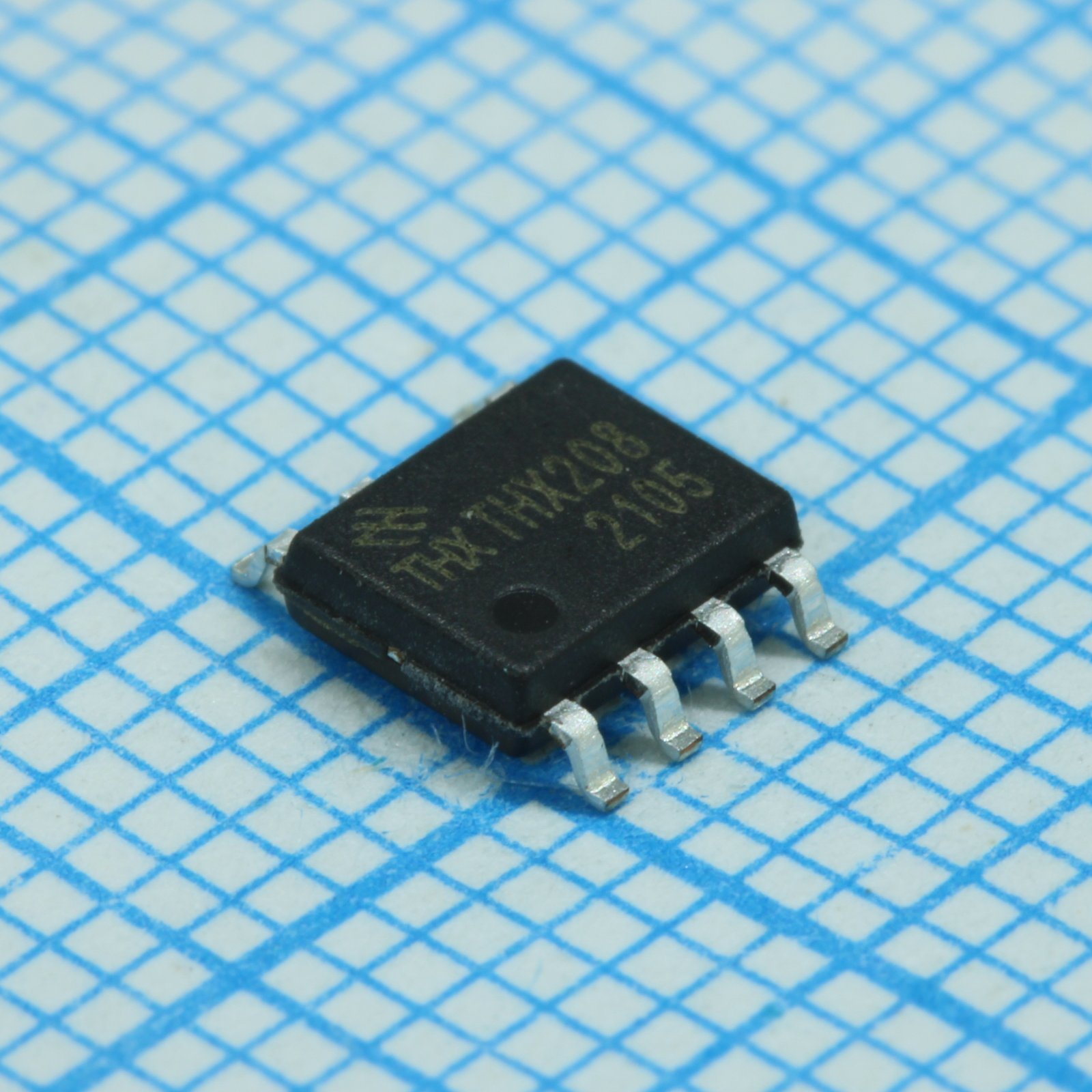

ШИМ-контроллер THX208 от производителя THX выполнен в компактном корпусе SOP6. Микросхема поставляется на ленте в катушке (Tape and Reel) и предназначена для управления импульсными источниками питания. Применяется в блоках питания для бытовой электроники и зарядных устройствах.
Технические характеристики
| Цоколевка | 1: OB - Power transistor base, startup current input, external startup resistor; 2: CT - Oscillator capacitor pin, external timing capacitor; 3: VCC - Supply pin; 4: FB - Feedback pin; 5: GND - Ground; 6: NC; 7: NC; 8: OC - Output pin, connect to switching transformer |
| Корпус | SOP8-6D |
| Особенности | Built-in 700V high-voltage power switch, Latching pulse width modulation, Low output frequency reduction, Built-in slope and feedback compensation, Independent upper limit current detection, Emitter bias output during off period, Built-in temperature-compensated current limit resistor, Built-in thermal protection circuit, Low startup and operating current, VCC overvoltage automatic limiting |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | High-performance current-mode PWM switching power supply controller |
| Артикул | THX208 |
| Применение | Portable adapters (travel chargers, external power boxes), Lightweight mobile device power supplies (MP3, WALKMAN) |
| Производитель | THX Micro-elec. |
| Дата даташита | 2009-11-18 |
| Application info | Ct charge current: 50μA; Ct charge voltage: 1.6V; Fb pull up current: 600μA; Диап. вх. напр.: 85V-265V AC; Ob current at fb 0v: 24mA; Ob current at fb 6v: 35mA; Ct discharge current: 1.9mA; Feedback capacitor range: 10nF-100nF; Oscillator period formula: T=CT*48000 (S); Output power wide voltage: 3.8W; Потребление в режиме ожидания: <0.25W; Output power narrow voltage: 4.5W; Oscillator frequency formula: Fs=1/T (Hz); Recommended timing capacitor: 330pF; Recommended feedback capacitor: 10nF; Recommended switching frequency: 66kHz; Fb frequency reduction threshold: 1.8V; Fb pull down resistance equivalent: 23kΩ |
| Datasheet version | D |
| Thermal parameters | Thermal protection threshold: 125°C; Thermal protection max temperature: 135°C |
| Электрические параметры | Pwm section: Max duty cycle max: 61%; Max duty cycle min: 53%; Max duty cycle typ: 57%; Min duty cycle max: 3.5%; Output section: Oe clamp voltage: 1.5V; Время спада выхода: 75ns; Время нарастания выхода: 75ns; Turn off delay max: 700ns; Turn off delay min: 300ns; Output limit current max: 250mA; Output limit current min: 210mA; Output limit current typ: 230mA; Switch max voltage THX208 7V: 700V; Switch max voltage THX208 8V: 800V; On saturation voltage THX208 7V: 1V; On saturation voltage THX208 8V: 1.2V; Ток питания: Restart voltage typ: 3.6V; Макс. напряжение запуска, В: 9.0V; Startup voltage min: 8.6V; Startup voltage typ: 8.8V; Ток покоя тип.: 2.8mA; Startup accept current max: 3.2mA; Startup accept current min: 1.6mA; Startup accept current typ: 2.4mA; Startup quiescent current max: 80μA; Startup quiescent current typ: 55μA; Oscillator shutdown voltage max: 4.5V; Oscillator shutdown voltage min: 4.0V; Oscillator shutdown voltage typ: 4.2V; Overvoltage limit threshold max: 10.5V; Overvoltage limit threshold min: 9.5V; Overvoltage limit threshold typ: 10V; Feedback section: Pull up current max: 0.60mA; Pull up current typ: 0.50mA; Pull down resistance: 30kΩ; Power supply rejection ratio max: 70dB; Power supply rejection ratio min: 60dB; Reference section: Макс. регулировка линии: 20mV; Стаб. по линии тип.: 2mV; Макс. регулировка нагрузки: 3%; Долговременная стабильность: 5mV; Температурная стабильность: 0.2mV/°C; Output noise voltage max: 50μV; Reference output voltage max: 2.6V; Reference output voltage min: 2.4V; Reference output voltage typ: 2.5V; Oscillator section: Oscillator amplitude: 2.2Vp-p; Oscillator fall time: 800ns; Oscillation frequency max: 73kHz; Oscillation frequency min: 59kHz; Oscillation frequency typ: 66kHz; Frequency vs voltage variation max: 1%; Frequency vs temperature variation max: 1%; Current sampling section: Transmission delay max: 250ns; Transmission delay typ: 150ns; Upper limit current max: 0.25A; Upper limit current min: 0.21A; Upper limit current typ: 0.23A; Current sampling threshold max: 0.65V; Current sampling threshold min: 0.55V; Current sampling threshold typ: 0.60V; Power supply rejection ratio max: 70dB; Power supply rejection ratio min: 60dB |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Предельные значения | Pin input voltage: VCC+0.3V; Supply voltage vcc: 16V; Oc collector voltage: -0.3 to 700V/800V; Температура пайки: +260°C, 10s; Peak switching current: 300mA; Общая рассеиваемая мощность: 1000mW; Диап. темп. хр.: -55 to +150°C; Диап. раб. темп.: 0 to +150°C |
| Описание (англ.) | switching controller |
| Recommended operating conditions | Timing capacitor max: 680pF; Timing capacitor min: 270pF; Timing capacitor typ: 330pF; Pin input voltage max: Vcc; Pin input voltage min: -0.3V; Supply voltage vcc max: 9.0V; Supply voltage vcc min: 4.8V; Supply voltage vcc typ: 5.5V; Peak reverse voltage max: 550V; Oscillation frequency max: 81kHz; Oscillation frequency min: 32kHz; Oscillation frequency typ: 61kHz; Peak switching current max: 230mA; Operating temperature chip max: 100°C; Operating temperature chip min: 0°C |
