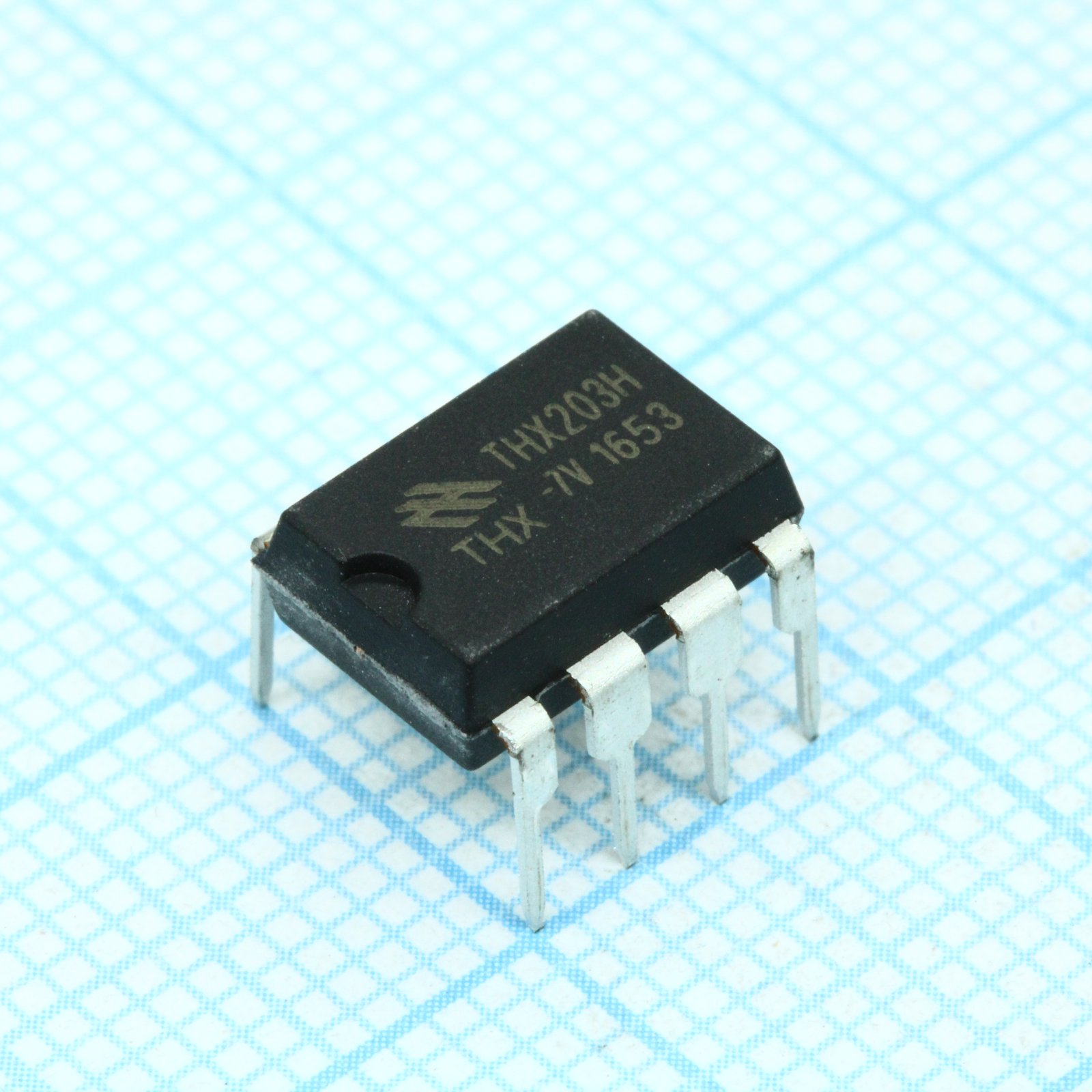

Коммутационный контроллер THX203H
У поставщика
ПроизводительTHX
КатегорияМикросхемы
У поставщиков
378 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:378 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,31 |
| от 100 | 23,76 |
| от 200 | 21,65 |
| от 350 | 20,06 |
| от 700 | 18,86 |
Описание
Коммутационный контроллер THX203H от производителя THX выполнен в корпусе DIP-8. Микросхема предназначена для управления импульсными источниками питания. Применяется в блоках питания бытовой электроники и зарядных устройствах.
Технические характеристики
| Тип | PWM Controller of High-performance Current Mode |
| Тип монтажа | THT |
| Кол-во выводов | 8 |
| Тип упаковки | DIP-8 |
| Корпус | DIP-8 |
| Пиковая выходная мощность | 18W |
| Макс. напр. пит. | 9.0V |
| Мин. напр. пит. | 4.8V |
| Startup voltage max | 16V |
| Output fall time max | 75ns |
| Output rise time max | 75ns |
| Collector voltage max | 700V |
| Макс. коммутируемый ток | 800mA |
| Макс. напряж. насыщения | 1V |
| Типовое питание | 5.5V |
| Timing capacitance max | 920pF |
| Timing capacitance min | 650pF |
| Collector voltage range | -0.3V to 700V |
| Output power continuous | 12W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Общая рассеиваемая мощность | 1000mW |
| Тип упаковки | Tube (туба) |
| Output limit current max | 620mA |
| Output limit current min | 540mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | 0°C |
| Oscillating frequency max | 65kHz |
| Oscillating frequency min | 45kHz |
| Потребление в режиме ожидания | <0.3W |
| Timing capacitance typical | 680pF |
| Output limit current typical | 580mA |
| Reference output voltage max | 2.6V |
| Reference output voltage min | 2.4V |
| Saturation voltage condition | Ioc=600mA |
| Описание (англ.) | switching controller |
| Oscillating frequency typical | 61kHz |
| Reference output voltage typical | 2.5V |
| Switching current recommended max | 600mA |
| Application input voltage range ac | 85V to 265V |
