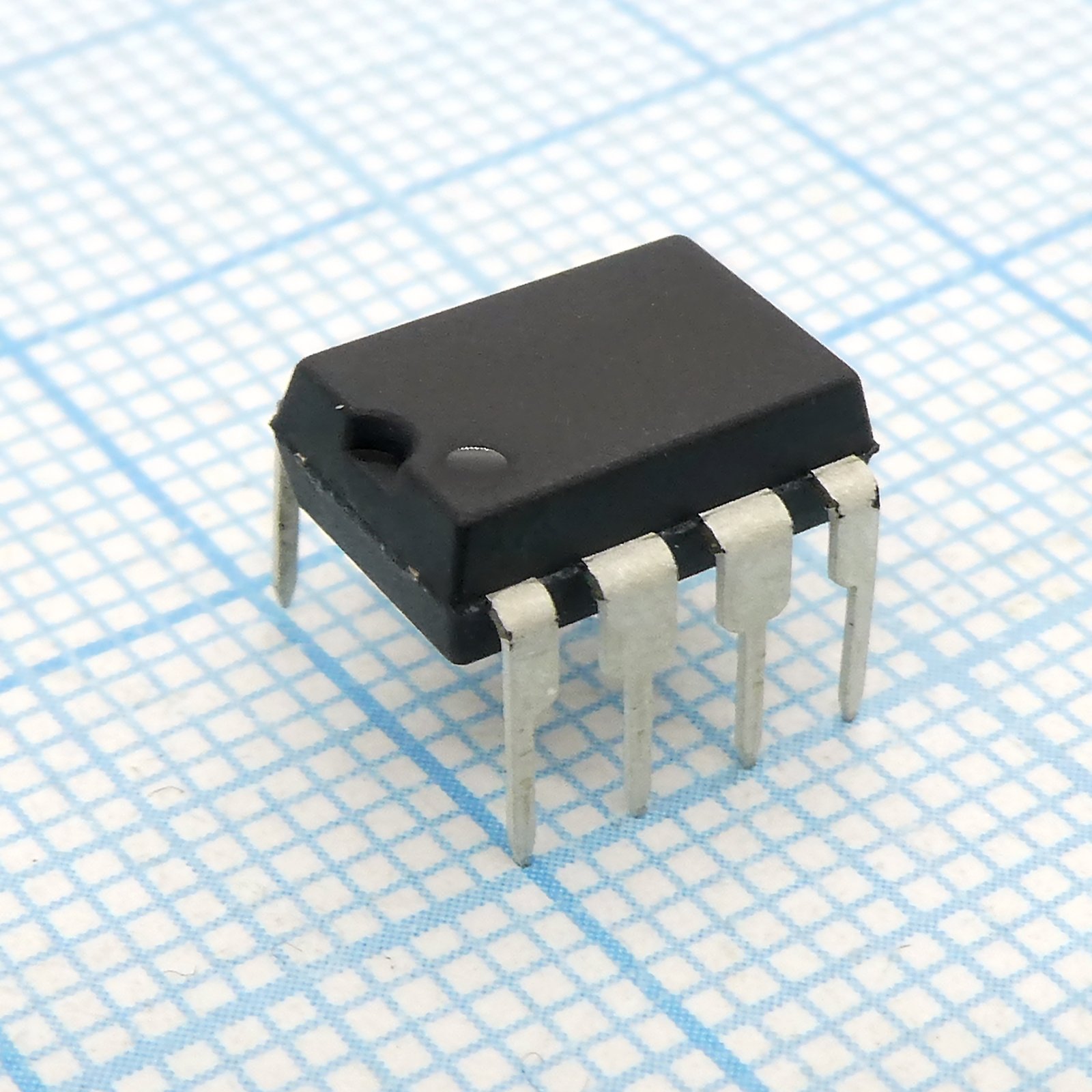

Импульсный стабилизатор напряжения регулируемый THX202H / DIP-8
У поставщика
ПроизводительTHX
КатегорияDC-DC Преобразователи
У поставщиков
564 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:564 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,66 |
| от 50 | 28,75 |
| от 100 | 27,51 |
| от 200 | 25,92 |
| от 350 | 24,35 |
Описание
THX202H — регулируемый импульсный стабилизатор напряжения от производителя THX в корпусе DIP-8. Предназначен для построения высокоэффективных источников питания с низким энергопотреблением в режиме ожидания. Обеспечивает стабильное выходное напряжение, защиту от перегрузок и короткого замыкания, что делает его подходящим для блоков питания бытовой техники и зарядных устройств.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | 开关电源控制器集成电路 |
| Артикул | THX202H |
| Ct capacitance | 330pF |
| Макс. рабочий цикл | 57% |
| Restart voltage | 3.8V |
| Transistor gain | 10 |
| Oe clamp voltage | 1.5V |
| Fb pullup current | 500uA |
| Oe output current | -0.36A |
| Ток покоя | 2.6mA |
| Output power 220vac | 8W |
| Макс. напряжение запуска, В | 9.0V |
| Startup voltage min | 8.6V |
| Startup voltage typ | 8.8V |
| Oc withstand voltage | 700V |
| Ob on current is 0 1v | 24mA |
| Ob on current is 0 5v | 40mA |
| Startup current range | 0.5-2mA |
| Fb upper limit current | 400uA |
| Oc upper limit current | 0.3A |
| Thermal protection max | 135C |
| Demagnetization voltage | 80V |
| Max operating frequency | 66kHz |
| Ob off current ob is 1v | -120mA |
| Vcc operating range max | 9.8V |
| Vcc operating range min | 4.75V |
| Тип упаковки | Tube (туба) |
| Vr reference voltage max | 2.6V |
| Vr reference voltage min | 2.4V |
| Vr reference voltage typ | 2.5V |
| Потр. без нагр. | 0.25W |
| Ob off current ob is 0 5v | -6mA |
| Oscillator period formula | CT*48000 |
| Oscillator pullup current | 50uA |
| Output power wide voltage | 5.5W |
| Startup accept current max | 2.4mA |
| Startup accept current min | 1.6mA |
| Startup accept current typ | 2.0mA |
| Oscillator pulldown current | 450uA |
| Oscillator shutdown voltage | 4.4V |
| Oscillator period factor max | 1.1 |
| Oscillator period factor min | 0.9 |
| Oscillator period factor typ | 1 |
| Thermal protection threshold | 125C |
| Описание (англ.) | switching controller |
| Startup quiescent current max | 80uA |
| Startup quiescent current min | 55uA |
| Transformer reference output max | 9.2V |
| Transformer reference output min | 4.8V |
| Transformer reference output typ | 6V |
| Startup resistor base current max | 0.2mA |
| Startup resistor base current min | 0.05mA |
| Internal feedback supply voltage max | 10V |
| Internal feedback supply voltage min | 9.6V |
| Internal feedback supply voltage typ | 9.8V |
| Transformer primary peak current max | 0.3A |
