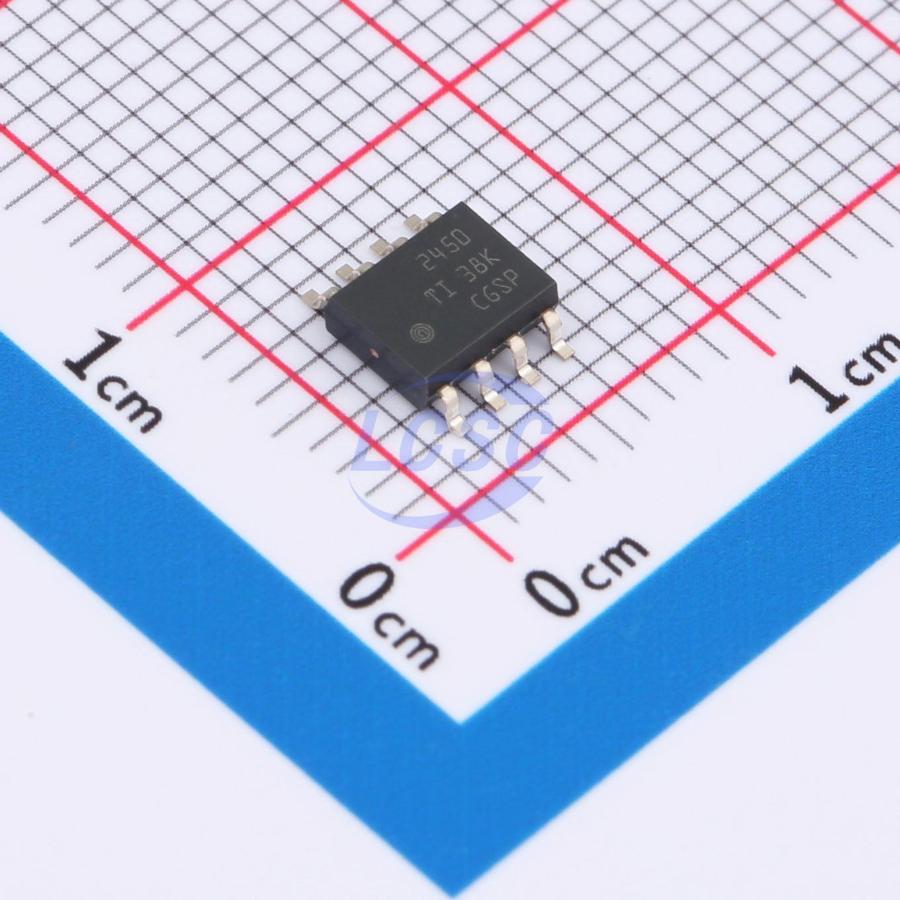

Микросхема THVD2450DR
У поставщика
У поставщиков
9 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 114,84 |
| от 21 | 106,80 |
| от 41 | 100,23 |
| от 82 | 95,34 |
| от 163 | 91,68 |
Описание
Микросхема THVD2450DR от Texas Instruments представляет собой интерфейсный трансивер стандартов RS-422 и RS-485. Устройство отличается высокой устойчивостью к электростатическим разрядам и широким диапазоном синфазного напряжения. Применяется для организации надежной передачи данных в промышленных сетях, системах автоматизации и управления.
Технические характеристики
| Тип | RS-422/RS-485 transceiver |
| Device | THVD2450DR |
| ЭСР HBM | ±16kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Unit load | 1/8 |
| Half duplex | Да |
| Bus failsafe | open, short, idle bus |
| Корпус | SOIC8 |
| Макс. скорость передачи данных | 50Mbps |
| Max bus nodes | 256 |
| Hot plug capable | Да |
| Тепловая защита | Да |
| Bus fault voltage | -70V to 70V |
| Размер корпуса | 4.90mm x 3.91mm |
| Available packages | VSON-8 3.00mm x 3.00mm, VSSOP-8 3.00mm x 3.00mm, SOIC-8 4.90mm x 3.91mm |
| Receiver hysteresis | 250mV |
| Соответствие стандартам | TIA/EIA-485A, TIA/EIA-422B |
| Диапазон питания | 3V to 5.5V |
| Re pull up resistance | 2MΩ |
| Supply voltage abs max | -0.5V to 7V |
| De pull down resistance | 2MΩ |
| Input common mode range | -25V to 25V |
| Shutdown supply current | <1uA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current operation | <5.6mA |
| Esd iec 61000 4 2 air gap | ±12kV |
| Esd iec 61000 4 2 contact | ±12kV |
| Functional safety capable | Да |
| Диап. темп. хр. | -65°C to 170°C |
| Logic input voltage abs max | -0.3V to 5.7V |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | Single Transmitter/Receiver RS-422/RS-485 8-Pin SOIC T/R |
| Receiver output current abs max | -24mA to 24mA |
| Driver differential output voltage | >2.1V at 5V supply |
| Esd iec 61000 4 4 fast transient burst | ±4kV |
