Преобразователь DC/DC на печатную плату вход 24В выход 5В 3A 15Вт 6-Pin
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
20 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 071,83 |
| от 2 | 4 860,96 |
| от 3 | 4 689,19 |
| от 4 | 4 561,69 |
| от 5 | 4 466,86 |
Описание

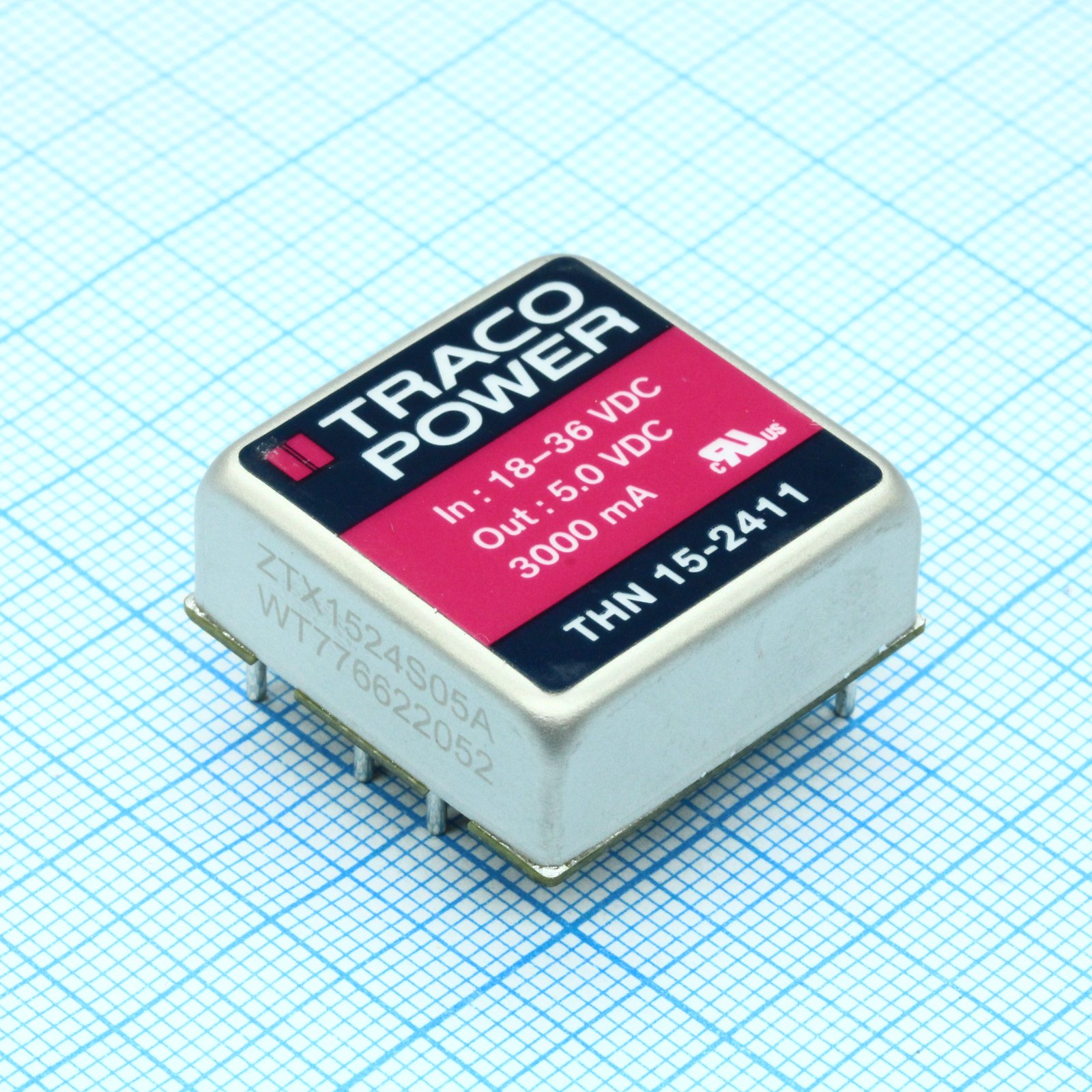

Traco THN 15-2411 — это DC/DC преобразователь для монтажа на печатную плату. Модель работает от входного напряжения 24 В и обеспечивает стабильные 5 В при токе до 3 А и мощности 15 Вт. Компонент выполнен в компактном корпусе 1x1 дюйм. Применяется в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| MTBF | >1.6 Mio. h |
| Вес | 15 g |
| Корпус | encapsulated metal case |
| Тип монтажа | сквозное отверстие |
| Кол-во выводов | 6 |
| Размеры | 25.4 x 25.4 x 10.16 mm |
| Вых. мощность | 15 W |
| Корпус | 1x1'' |
| Дистанционное вкл/выкл | On: 3.0-15 VDC or open; Off: 0-1.2 VDC or short pin6-pin2 |
| Время запуска | 30 ms |
| Тип. КПД | 88% |
| Вых. напряжение | 5.0 VDC |
| Снижение мощности | 2.8 %/K above 70°C |
| Рег. линии | 0.2% max |
| Рег. нагрузки | 0.2% max |
| Станд. безоп. | UL/cUL 60950-1, EN 60950-1, IEC 60950-1 |
| Напр. изоляции | 1500 VDC |
| Макс. импульсное напряжение | 50 V (100 ms max) |
| Макс. вых. ток | 3 A |
| Диап. вх. напр. | 18-36 VDC |
| Макс. емк. нагрузка | 6000 µF |
| Пульсации и шум выхода | 75 mVpk-pk |
| Частота перекл. | 400 kHz |
| Макс. темп. корпуса | 105 °C |
| Сопр. изоляции | >1000 MOhm |
| Примечание | Возможная замена: AM15C-2405S-NZ |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 1000 pF |
| Защита от перенапр. | 5.6-7.0 V |
| Темп. коэф. | ±0.02 %/K |
| Тип упаковки | Tube (туба) |
| Output current limit typ | 150% of Iout max, hiccup |
| Защита от КЗ | continuous, automatic recovery |
| Input no load current typ | 50 mA |
| Диап. темп. хр. | -55 to +125 °C |
| Диап. раб. темп. | -40 to +85 °C |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 3A 15W 6-Pin |
| Reflected input ripple current | 30 mA typ |
| Under voltage shutdown startup | 18 VDC start-up, 14.5 VDC shutdown |
| Transient response settling time | 250 µs |
| Thermal impedance natural convection | 18.2 °C/W |
