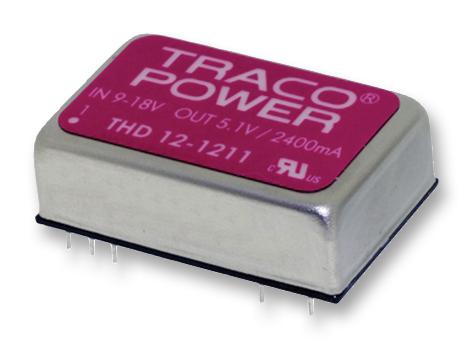

Преобразователь DC/DC на печатную плату вход 24В однополярный выход 5.1В 2.4A 12Вт 9-Pin DIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
30 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 181,31 |
| от 2 | 4 964,16 |
| от 3 | 4 787,29 |
| от 4 | 4 655,99 |
| от 5 | 4 558,34 |
Описание
Преобразователь DC/DC от Traco. Входное напряжение 24 В, на выходе стабильные 5.1 В при токе до 2.4 А и мощности 12 Вт. Компонент выполнен в компактном корпусе 9-Pin DIP для монтажа на плату. Подходит для питания чувствительной электроники в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2.75Mio h |
| Вес | 18g |
| Корпус | DIP-24 |
| Вывод | Single: 1 Remote On/Off, 2 -Vin, 3 -Vin, 14 +Vout, 16 -Vout, 22 +Vin, 23 +Vin |
| Снижение характеристик | 2.5%/K above 60°C |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Esd input | EN 61000-4-2, Perf. Criteria B |
| Без свинца | Да |
| Размеры | 31.8mm x 20.3mm x 10.2mm (approx) |
| Surge input | EN 61000-4-5, Perf. Criteria B |
| Минимальная нагрузка | 10% of rated max current |
| Вых. мощность | 12W |
| Термоудар | MIL-STD-810F |
| Тип. КПД | 87% |
| Вых. напряжение | 5.1VDC |
| Соотв. RoHS | Да |
| Casing material | copper, nickel plated |
| Conducted noise | EN 55022 level A, FCC part 15 level A |
| Рег. линии | ±0.5% max |
| Рег. нагрузки | 1.0% max (10-100% load) |
| Off idle current | 2.5mA |
| Potting material | epoxy (UL94V-0 rated) |
| Remote on off on | 3.0...12VDC or open circuit |
| Пульсации и шум | 85mVpk-pk max |
| Одобр. безоп. | UL/cUL File: E188913 |
| Станд. безоп. | UL 60950-1, EN 60950-1, IEC 60950-1 |
| Напряжение запуска | 18VDC typ |
| Напр. изоляции | 1500VDC |
| Remote on off off | 0...1.2VDC or short circuit pin1 and pin2/3 |
| Baseplate material | non conductive FR4 |
| Макс. вых. ток | 2400mA |
| Макс. емк. нагр. | 2000µF |
| Диап. вх. напр. | 18-36VDC |
| Surge voltage 100ms | 50V max |
| Частота перекл. | 400kHz typ |
| Макс. темп. корпуса | +100°C |
| Fast transient input | EN 61000-4-4, Perf. Criteria B |
| Voltage set accuracy | ±1.2% |
| Примечание | Возможные замены: AM12T-2405SZ, AM12TW-2405SZ |
| Входной ток без нагрузки | t.b.a. |
| Емк. изоляции | 1200pF max |
| Ном. входное напряжение | 24VDC |
| Блокировка при пониж. напряжении | 16VDC typ |
| Humidity non condensing | 95% rel H max |
| Входной ток при полной нагрузке | 800mA typ |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite, automatic recovery |
| Output current limitation | 150% typ of Iout max |
| Температура пайки макс. | 265°C / 10 sec |
| Диап. темп. хр. | -55°C to +105°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5.1V 2.4A 12W 9-Pin DIP |
| Input voltage variation dv dt | 5V/ms max |
| Transient response settling time | 300µs |
