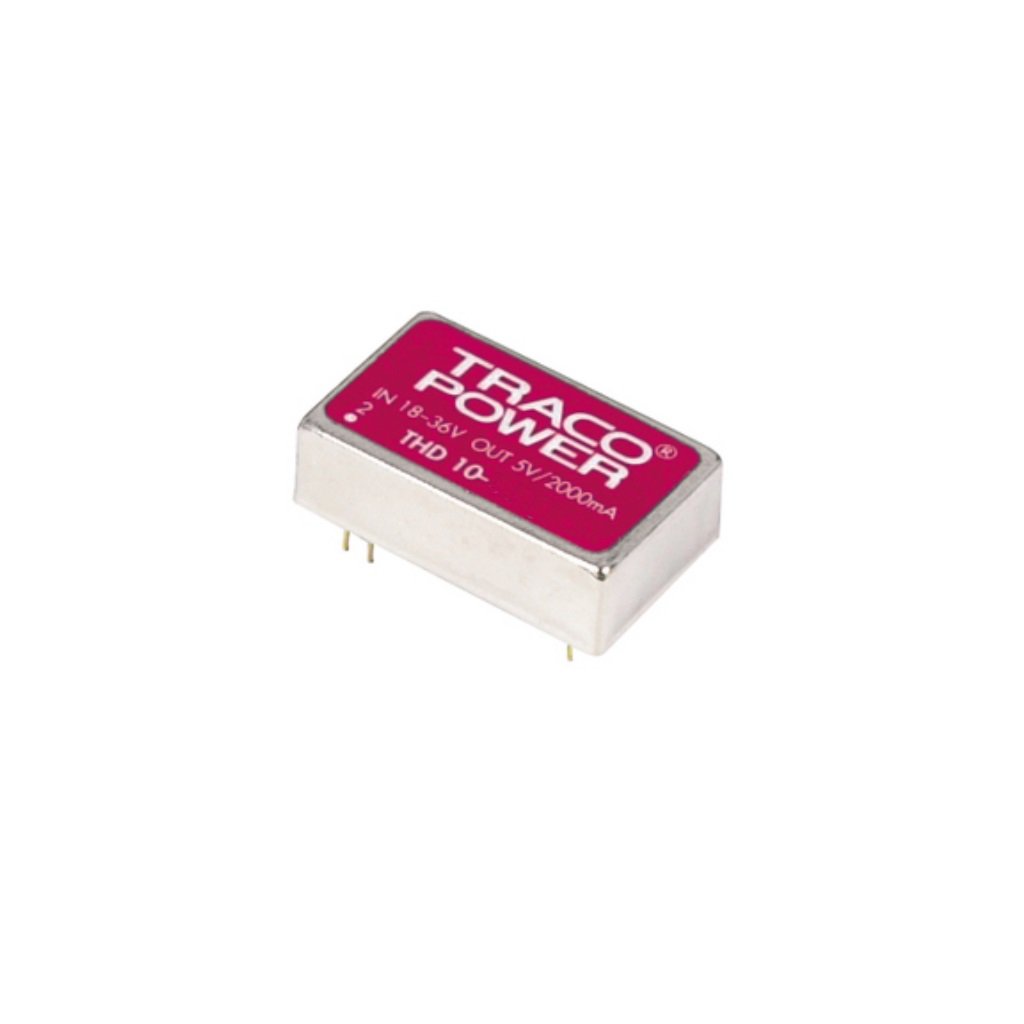

Преобразователь DC/DC, на печатную плату вход - 24В Выход - 5.1В 2А 10Вт, изолированный, 7-Pin DIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
5 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5 142,17 ₽
Сумма5 142,17 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 4 955,65 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 5 142,17 ₽. До заказа без доплаты не хватает 12 157,83 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 5 142,17 ₽
Описание
Преобразователь DC/DC от Traco с входным напряжением 24 В. Модель выдаёт стабильные 5,1 В при токе до 2 А и мощности 10 Вт, выполнена в изолированном 7-контактном DIP-корпусе. Компактное решение для встраиваемого монтажа в промышленную автоматику и контрольное оборудование.
Технические характеристики
| MTBF | >1 Mio. h (MIL-HDBK-217F at +25°C, ground benign) |
| Модель | THD 10-2411 |
| Серия | THD 10 |
| Вес | 17.3g (0.61 oz) |
| Корпус | DIP-24 |
| Вывод | 2: -Vin (GND); 3: -Vin (GND); 9: No pin; 11: NC; 14: +Vout; 16: -Vout; 22: +Vin (Vcc); 23: +Vin (Vcc) |
| Снижение характеристик | 3.0%/K above +60°C (convection cooling) |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Кол-во выводов | 7-Pin |
| Размеры | 32.2 x 20.3 x 10.2 mm |
| Описание | DC/DC Converter, 10W, isolated, DIP-24 |
| Вых. мощность | 10W |
| Тип. КПД | 87% |
| Вых. напряжение | 5.1VDC |
| Емкостная нагрузка | 2000µF max. |
| Материал корпуса | steel, nickel plated |
| Conducted noise | EN 55022 level A, FCC part 15, level A |
| Напряжение запуска | 18VDC |
| Материал заливки | silicon rubber TES (UL94V-0 rated) |
| Пульсации и шум | 85mVpk-pk max. (20MHz bandwidth) |
| Станд. безоп. | UL/cUL 60950-1, EN 60950-1, IEC 60950-1 |
| Напр. изоляции | 1500VDC (60 sec.) |
| Макс. импульсное напряжение | 50V max. (1 sec. max.) |
| Материал основания | non conductive FR4 |
| Макс. вых. ток | 2000mA |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 275-450kHz (PWM), 400kHz typ. |
| Сопр. изоляции | >1000MOhm (500VDC) |
| Точность установки напряжения | ±1.2% |
| Примечание | Возможные замены: AM12T-2405SZ, AM12TW-2405SZ |
| Входной ток без нагрузки | 20mA typ. |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 1200pF typ. |
| Температура пайки | max. 265°C / 10 sec. |
| Отключение при пониж. напряжении | 17VDC |
| Casing temperature max | +95°C max. |
| Входной ток при полной нагрузке | 480mA typ. |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite (automatic recovery) |
| Ограничение выходного тока | >110% of Iout max., constant current |
| Нестабильность по нагрузке | 1.2% max. |
| Диап. темп. хр. | -55°C to +125°C |
| Нестабильность по входу | 1.0% max. |
| Диап. раб. темп. | -40°C to +71°C |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5.1V 2A 10W 7-Pin DIP |
| Мощность, Вт | 10 |
