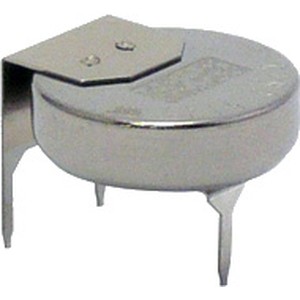

Датчик газа TGS5141-P00
У поставщика
У поставщиков
214 шт.
Норм. уп.: 2
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 116,43 |
Цены поставщиков
Склад 2
В наличии:74 шт
Срок поставки: до 2 недель
Норм. уп.: 92
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 116,43 |
Склад 12
В наличии:140 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 921,15 |
| от 2 | 859,42 |
Описание
Датчик газа TGS5141-P00 от Figaro — электрохимический сенсор для обнаружения угарного газа (CO). Работает в диапазоне 0–5000 ppm, выходной ток 1,2–3,2 нА/ppm, время отклика T90 менее 60 секунд. Корпус DIP-типа с никелированным покрытием SUS304. Применяется в системах безопасности и детекторах угарного газа для жилых и промышленных помещений.
Технические характеристики
| Тип | electrochemical carbon monoxide sensor |
| Модель | TGS5141-P00 |
| Вес | approx. 2.5 g |
| Корпус | electrochemical sensor module |
| Особенности | ultra compact, battery operable, high repeatability/selectivity to CO, linear relationship, simple calibration, long life, UL recognized |
| Тип монтажа | сквозное отверстие |
| Размеры | Ширина вывода: 0.8 ± 0.05 mm; Длина вывода: 2.0 ± 0.1 mm; Высота корпуса: 4 ± 0.1 mm; Шаг выводов: 3.75 ± 0.4 mm; Диаметр корпуса: 13.9 ± 0.4 mm; Overall height including pins: 7.5 ± 0.2 mm |
| Target gas | carbon monoxide |
| Sensor type | electrochemical |
| Модель | TGS5141-P00 |
| Тип упаковки | DIP-like with Ni-plated SUS304 |
| Диаметр штыря | 0.8±0.05 mm |
| UL признан | Да |
| Ultra compact | Да |
| Тип компонента | Electrochemical Gas Sensor |
| Вых. ток | 1.2~3.2 nA/ppm |
| Recommended c1 | 1 µF |
| Recommended ic | AD708 |
| Recommended r1 | 1 MΩ |
| Baseline offset | <±10 ppm equivalent |
| Detection range | 0 ~ 5000 ppm |
| Linearity range | 0~500 ppm |
| Battery operable | Да |
| Макс. темп. хр. | +50°C |
| Мин. темп. хр. | -10°C |
| Compliance ul2034 | Да |
| Высота | 10.8±0.2 mm |
| Response time t90 | ≤60 seconds |
| Compliance en50291 | Да |
| Compliance en54 31 | Да |
| Max sensor voltage | ±10 mV |
| Раб. влажность | 10 ~ 95% RH (no condensation) |
| Макс. раб. темп. | +50°C |
| Мин. раб. темп. | -10°C |
| Recommended op amp | AD708 |
| Linearity deviation | <±5% in 0~500 ppm |
| Соответствие стандартам | UL2034, EN50291, EN54-31 |
| Макс. раб. влажность | 95%RH |
| Мин. раб. влажность | 10%RH |
| Output current per ppm | 1.2 ~ 3.2 nA/ppm |
| Dimensions diameter top | 13.9±0.4 mm |
| Recommended resistor r1 | 1 MΩ |
| Recommended capacitor c1 | 1 µF |
| Standard test conditions | 20±2°C, 40±10% RH |
| Dimensions diameter bottom | 14.65±0.4 mm |
| Voltage max sensor terminals | ±10 mV |
| Storage temp intermittent max | +60°C |
| Storage temp intermittent min | -20°C |
| Baseline offset equivalent ppm | <±10 ppm |
| Storage temperature continuous | -10°C to +50°C |
| Operating temp intermittent max | +60°C |
| Operating temp intermittent min | -20°C |
| Operating temperature continuous | -10°C to +50°C |
| Storage temperature intermittent | -20°C to +60°C |
| Operating temperature intermittent | -20°C to +60°C |
