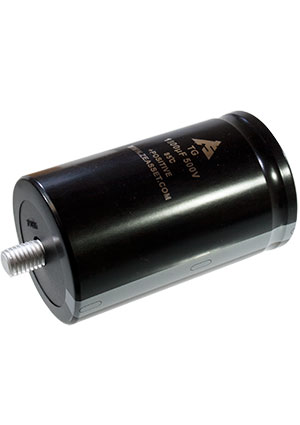

TGC182M64105YVA, Конденсатор электролит.1800мкФ 500В, 64*105мм =B43584A6188M
У поставщика
ПроизводительZeasset
У поставщиков
130 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 449,00 |
| от 10 | 1 357,82 |
Описание
Электролитический конденсатор Zeasset серии TG ёмкостью 1800 мкФ на напряжение 500 В. Выполнен в цилиндрическом корпусе 64×105 мм с винтовыми клеммами M5 и резьбой M12 для монтажа. Максимальный пульсирующий ток — 7,9 А, низкое эквивалентное последовательное сопротивление (ESR). Применяется в мощных блоках питания, промышленных преобразователях и силовой электронике.
Технические характеристики
| Серия | TG |
| Esr max | 89mΩ |
| Esr typ | 59mΩ |
| Корпус | винтовая клемма |
| Тип монтажа | THT |
| Допуск, % | ±20% |
| Изоляция | PVC-Black |
| Напряжение DC | 500V |
| Capacitance | 1800 µF |
| Ёмкость | 1800μF |
| Артикул | TGC182M64105YVA |
| Предохранительный клапан | Да |
| Applications | General Purpose |
| Lead Spacing | 1.110" (28.20mm) |
| Polarization | Polar |
| Размеры F | 28.3mm |
| Thread mount | M12x16 |
| Mounting Type | Chassis, Stud Mount |
| Размеры D1 | 15.5mm |
| Размеры D2 | 10.0mm |
| Импульсное напряжение | 550V |
| Tan delta max | 0.15 |
| Torque max m5 | 3 Nm |
| Package / Case | Radial, Can - Screw Terminals |
| Пульсирующий ток | 7.9A_rms |
| Voltage - Rated | 500 V |
| Ток утечки | 5000μA |
| Thread terminal | M5 |
| Lifetime @ Temp. | 10000 Hrs @ 85°C |
| Size / Dimension | 2.520" Dia (64.00mm) |
| Описание | CAP ALUM 1800UF 20% 500V SCREW |
| Длина | 105mm |
| Useful life hours | 12000 |
| Диаметр | 64mm |
| Height - Seated (Max) | 4.134" (105.00mm) |
| Operating Temperature | -40°C ~ 85°C |
| Допуск емкости | -20~+20% |
| Dimensions total length | 111.5mm |
| Макс. раб. темп. | 85 |
| Мин. раб. темп. | -40 |
| Ripple Current @ Low Frequency | 6.5 mA @ 120 Hz |
| Ripple Current @ High Frequency | 9.1 mA @ 10 kHz |
| Длина корпуса L,мм | 105 |
| Множители частоты пульсаций | 300: 1.1; 1k: 1.3; 10k+: 1.4; 50/60: 0.8; 100/120: 1 |
| Диаметр корпуса D,мм | 64 |
| Ripple current temperature multipliers | 40C: 1.89; 60C: 1.67; 85C: 1 |
| Рабочее напряжение, В | 500 |
| Емкость (диапазон), мкФ | 1800 |
| Емкость (значение), мкФ | 1800 |
| Макс. рабочая температура,С | 105 |
