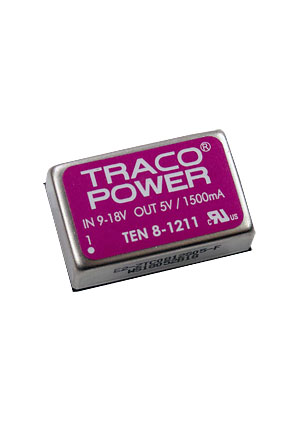

TEN8-1211, DC/DC преобразователь 8Вт, вход 9-18В, выход 5В/1.5A
У поставщика
ПроизводительTraco
У поставщиков
3 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 415,00 |
| от 2 | 2 415,00 |
Описание
TEN8-1211 — это DC/DC преобразователь мощностью 8 Вт от компании Traco. Устройство работает от входного напряжения 9–18 В и выдаёт стабильные 5 В при токе до 1,5 А. Модель выполнена в корпусе DIP-24 для монтажа в отверстия, имеет КПД до 83% и защиту от перенапряжения. Применяется в промышленной автоматике, контроллерах и распределённых системах питания.
Технические характеристики
| MTBF | >3.5 Mio h |
| Тип | DC/DC converter |
| Вес | 17 g |
| Корпус | DIP-24 |
| Снижение характеристик | 3.3%/K above +70°C |
| Тип монтажа | THT |
| Гарантия | 3-year |
| Компонент | TEN8-1211 |
| Без свинца | RoHS compliant |
| Размеры | 45.2 x 20.3 x 10.2 mm |
| ESD рейтинг | air ±8 kV, contact ±6 kV, perf. criteria A |
| Макс. высота | 4000 m |
| Макс. влажность | 95% rel H |
| Вых. мощность | 8 W |
| Пульсации и шум | 50 mVpk-pk typ |
| Pinout single | 1: Remote On/Off, 2: -Vin, 3: -Vin, 14: +Vout, 16: -Vout, 22: +Vin, 23: +Vin, 9,11: No connection |
| Дистанционное вкл/выкл | On: 3.5...12 VDC or open circuit; Off: 0...1.2 VDC or short |
| Время запуска | 700 ms max |
| Тип. КПД | 83% |
| Вых. напряжение | 5 VDC |
| Рег. нагрузки | 1% max |
| Input regulation | 0.2% max |
| Одобр. безоп. | UL/cUL 60950-1, IEC/EN 60950-1 |
| Выход 1, В | 5 |
| Напр. изоляции | 1500 VDC |
| Устойчивость к излучению | 10 V/m (EN 61000-4-3) perf. criteria A |
| Макс. импульсное напряжение | 36 V |
| Устойчивость к кондуктивным помехам | 10 Vrms (EN 61000-4-6) perf. criteria A |
| Макс. вых. ток | 1.5 A |
| Transient response | 200 µs typ |
| Макс. емк. нагр. | 1600 µF |
| Диап. вх. напр. | 9-18 VDC |
| Защита от перегр. | 150% of Iout max typ foldback |
| Частота перекл. | 300 kHz typ |
| Fast transient surge | ±2 kV (EN 61000-4-4), ±1 kV (EN 61000-4-5) with external cap |
| Сопр. изоляции | >1000 MOhm |
| Voltage set accuracy | ±1% |
| Входной ток без нагрузки | 15 mA typ |
| Input filter standard | EN 55022 class A |
| Емк. изоляции | 300 pF max |
| Ном. входное напряжение | 12 VDC |
| Тип корпуса | DIP-24 |
| Casing temperature max | +100°C |
| Входной ток при полной нагрузке | 800 mA typ |
| Темп. коэф. | 0.02%/K |
| Защита от КЗ | indefinite (automatic recovery) |
| Температура пайки макс. | 265°C / 10 sec |
| Диап. темп. хр. | -55°C to +105°C |
| Диап. раб. темп. | -40°C to +85°C |
| Напряжение питания, В | 12 |
