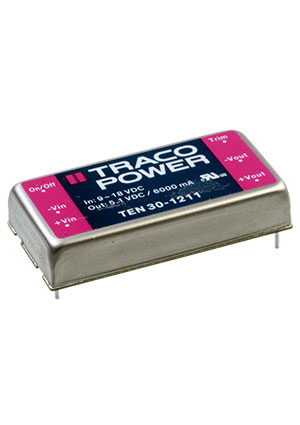

TEN30-1211, DC-DC пребразователь 30Вт 9-18В выход 5,1В
У поставщика
ПроизводительTraco
У поставщиков
5 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14 145,00 |
| от 2 | 14 145,00 |
Описание
TEN30-1211 — это DC-DC преобразователь мощностью 30 Вт от компании Traco. Устройство работает от входного напряжения 9–18 В и выдает стабилизированные 5,1 В с током до 6 А. Компонент выполнен в герметичном экранированном металлическом корпусе для монтажа в отверстия, имеет гальваническую изоляцию 1600 В и КПД до 87%. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| Type | Isolated Module |
| Features | Remote On/Off, OCP, OTP, OVP, SCP, UVLO |
| КПД, % | 87% |
| Applications | ITE (Commercial) |
| Вх. фильтр | Internal Pi-Type |
| Минимальная нагрузка | Not required |
| Тип корпуса | Encapsulated, shielded metal package |
| Корпус | 50.8x40.6x10.2 |
| Mounting Type | Through Hole |
| Power (Watts) | 31 W |
| Размеры мм | 50.8 x 25.4 x 10.16 mm |
| Тип монтажа | tht (сквозное отверстие) |
| Package / Case | 6-DIP Module |
| Тип. КПД | 87% |
| Size / Dimension | 2.00" L x 1.00" W x 0.40" H (50.8mm x 25.4mm x 10.2mm) |
| Макс. вых. мощность | 30W |
| Степень загрязнения | PD 2 |
| Пульсации шум тип. | 100mVp-p (w/ 1µF, 50V MLCC, 20MHz BW) |
| Станд. безоп. | UL 62368-1, IEC 62368-1, EN 62368-1, UL 60950-1, IEC 60950-1, EN 60950-1 |
| Выход 1, В | 5.1 |
| Описание | DC/DC Converters - Through Hole 30.6W DC/DC Converter isolated, regulated in a PCB Mount Metal Case |
| Number of Outputs | 1 |
| Размеры в дюймах | 2" x 1" x 0.4" |
| Напр. изоляции | 1600VDC |
| Тип. время запуска | 30ms |
| Макс. импульсное напряжение | 25VDC (100ms max) |
| Voltage - Output 1 | 5.1V |
| Ems immunity surge | ±1kV, perf. criteria A |
| Макс. вых. ток | 6000mA |
| Voltage - Isolation | 1.5 kV |
| Макс. емк. нагр. | 14400µF |
| Emi emissions class | EN 55032 class A / B (with external filter) |
| Диап. вх. напр. | 9-18VDC |
| Защита от перегр. | Indefinite Mode |
| Ems immunity esd air | ±8kV, perf. criteria A |
| Voltage set accuracy | ±1% max |
| Operating Temperature | -40°C ~ 85°C (With Derating) |
| Voltage - Input (Max) | 18V |
| Voltage - Input (Min) | 9V |
| Ems immunity rf field | 10V/m, perf. criteria A |
| Ном. вх. напр. | 12VDC |
| Категория перенапряжения | OVC I |
| Макс. относительная влажность | 95% (non condensing) |
| Блокировка при пониж. напряжении | 7VDC min / 8VDC typ / 8.8VDC max |
| Тип корпуса | 50.8x40.6x10.2 |
| Current - Output (Max) | 6A |
| Ems immunity efr burst | ±2kV, perf. criteria A |
| Номин. вых. напр. | 5.1VDC |
| Recommended input fuse | 6300mA (slow blow) |
| Supplier Device Package | модуль |
| Темп. коэф. | ±0.02 %/K max |
| Ems immunity esd contact | ±6kV, perf. criteria A |
| Защита от КЗ | Continuous, Automatic recovery |
| Ems immunity conducted rf | 10Vrms, perf. criteria A |
| Типовой входной ток без нагрузки | 130mA |
| Output voltage adjustment | ±10% (single output models only) |
| Regulation load variation | 0.5% max |
| Overvoltage protection typ | 6.2VDC |
| Regulation input variation | 0.2% max |
| Типовой входной ток при полной нагрузке | 3000mA |
| Диап. раб. темп. | -40°C to +80°C (with derating) |
| Transient response time typ | 250µs |
| Отраж. пульс. ток тип. | 20mA |
| Output current limitation typ | 150% of Iout max |
| Ems immunity pf magnetic field 1s | 1000A/m, perf. criteria A |
| Transient response peak variation max | 450mV (25% Load Step) |
| Напряжение питания, В | 12 |
| Ems immunity pf magnetic field continuous | 100A/m, perf. criteria A |
