Документация

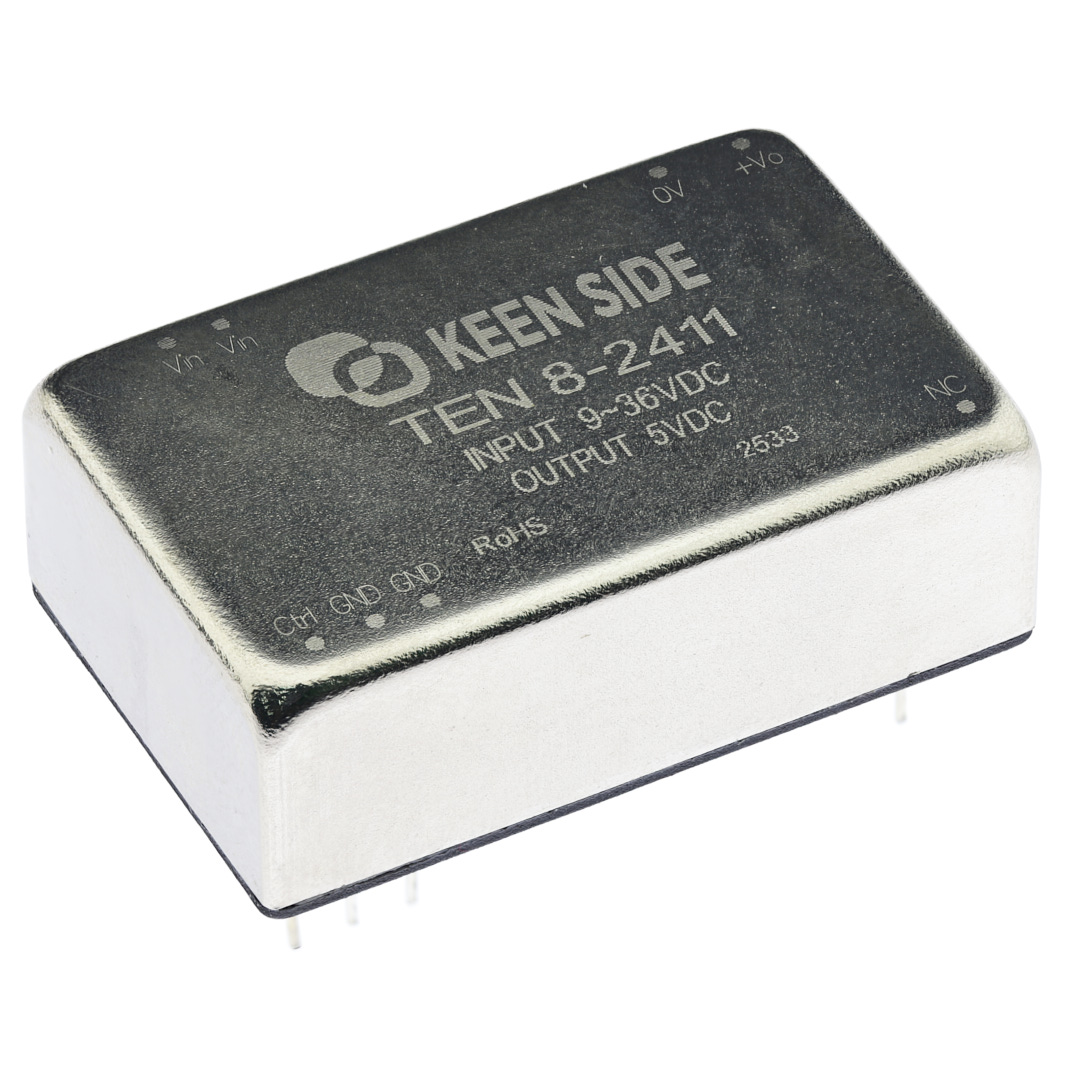

DC-DC преобразователь TEN 8-2411
В наличии
На своём складе
149 шт.
Норм. уп.: 16
У поставщиков
16 шт.
Норм. уп.: 16
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт430,30 ₽
дешевле всех
Сумма860,60 ₽
В наличии149 шт
от 2 шт
от 4 — 424,36 ₽ (−1%)
Склад 2срок до 2 недель
Цена за шт430,30 ₽
дешевле всех
Сумма860,60 ₽
В наличии16 шт
от 2 штюрлицам и ИП
от 4 — 424,36 ₽ (−1%)
2 шт · Москва · 860,60 ₽
Описание
DC-DC преобразователь TEN 8-2411 от KEEN SIDE. Модель выдаёт стабилизированные ±5 В с током до ±1000 мА и мощностью 10 Вт, выполнена в металлическом корпусе для монтажа THT. Устройство отличается высоким КПД 81%, естественным охлаждением и соответствует стандартам ЭМС класса B. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000 kHours (MIL-HDBK-217F @25°C) |
| Модель | TEN 8-2411 |
| ЭМС ЭСР | IEC/EN61000-4-2 контакт ±4 кВ, критерий качества B |
| Тип монтажа | Выводной |
| ЭМС импульс | IEC/EN61000-4-5 между линиями ±2кВ, критерий качества B |
| Режим охлаждения | естественное воздушное охлаждение |
| Вых. мощность | 10W |
| Тип корпуса | модуль |
| Время запуска | 10ms |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Тип. КПД | 81% |
| ЭМС кондукция | CISPR32/EN55032 класс B |
| Вых. ток | ±1000mA |
| Выходное напряжение, В | 5 |
| Ручная пайка (режим) | 370±10°C при 3-5 с |
| Пайка волной | 260±10°C @ 5-10 с |
| Группа импульсов ЭМС | IEC/EN61000-4-4 ±2кВ, критерий качества B |
| Поддержка горячей замены | Нет |
| ЭМС провалы напряжения | IEC/EN61000-4-29 0%, 70%, критерий качества B |
| Материал корпуса | корпус из чёрного металла |
| Влажн. хранения | 95% RH non-condensing |
| Напр. изоляции | 1500VDC |
| Диап. вх. напр. | 9.0V to 36V |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 300kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. пульсации и шум | 150mVp-p |
| Пульсации и шум тип. | 75mVp-p |
| Время динамического восстановления | 300 мкс типовое, 500 мкс макс. |
| Входной ток без нагрузки | 5 мА (серия 24 В), 3 мА (серия 48 В) |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 2200pF |
| Рабочая температура | -40…+85 °C |
| ЭМС конд. помехоуст. | IEC/EN61000-4-6 3 В (RMS), критерий качества A |
| Устойчивость к ЭМС | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Защита от перегрузки | 110% до 150% номинальной нагрузки |
| Входной ток при полной нагрузке | 496мА (24В серия), 248мА (48В серия) |
| Макс. емкостная нагрузка | 1500μF |
| Линейная регулировка, отрицательный выход, % | ±0.5% |
| Линейная регулировка, положительный выход, % | ±0.3% |
| Отрицательная нагрузочная регулировка | ±0.75% |
| Положительная нагрузочная регулировка | ±0.5% |
| Защита от КЗ | да |
| Потребление в режиме ожидания | 0.15W typ |
| Тип. напряжение отключения при пониженном Vin, В | 7.0В (серия с входом 24В), 15В (серия с входом 48В) |
| Отклонение динамического отклика | ±5% тип, ±8% макс |
| Температурный коэффициент | ±0.03%/°C |
| Точность отрицательного выходного напряжения, % | ±1.5% |
| Точность положительного выходного напряжения, % | ±1% |
| Выходной ток, А | 1 |
| КПД, % | 81 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
| Мощность, Вт | 10 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 75 |
| Частота преобразования, кГц | 300 |
Аналоги
- URB2405ZP-10WR3HI-LINK
- RSDW08F-05MEAN WELL
- AM10TW-4805SZ
- TEN 8-2411WITRACO POWER
- REC8-2405SRW/H2/A/M
- DUT10-2405ZPSHINET
