Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 15В/-15В 0.2A/-0.2A 6Вт 8-Pin металлический DIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
66 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5 394,25 ₽
дешевле всех
Сумма5 394,25 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 5 172,41 ₽ (−4%)
Склад 39срок до недели
Цена за шт5 562,41 ₽
Сумма5 562,41 ₽
В наличии62 шт
юрлицам и ИП
1 шт · Склад 39 · 5 562,41 ₽
Описание

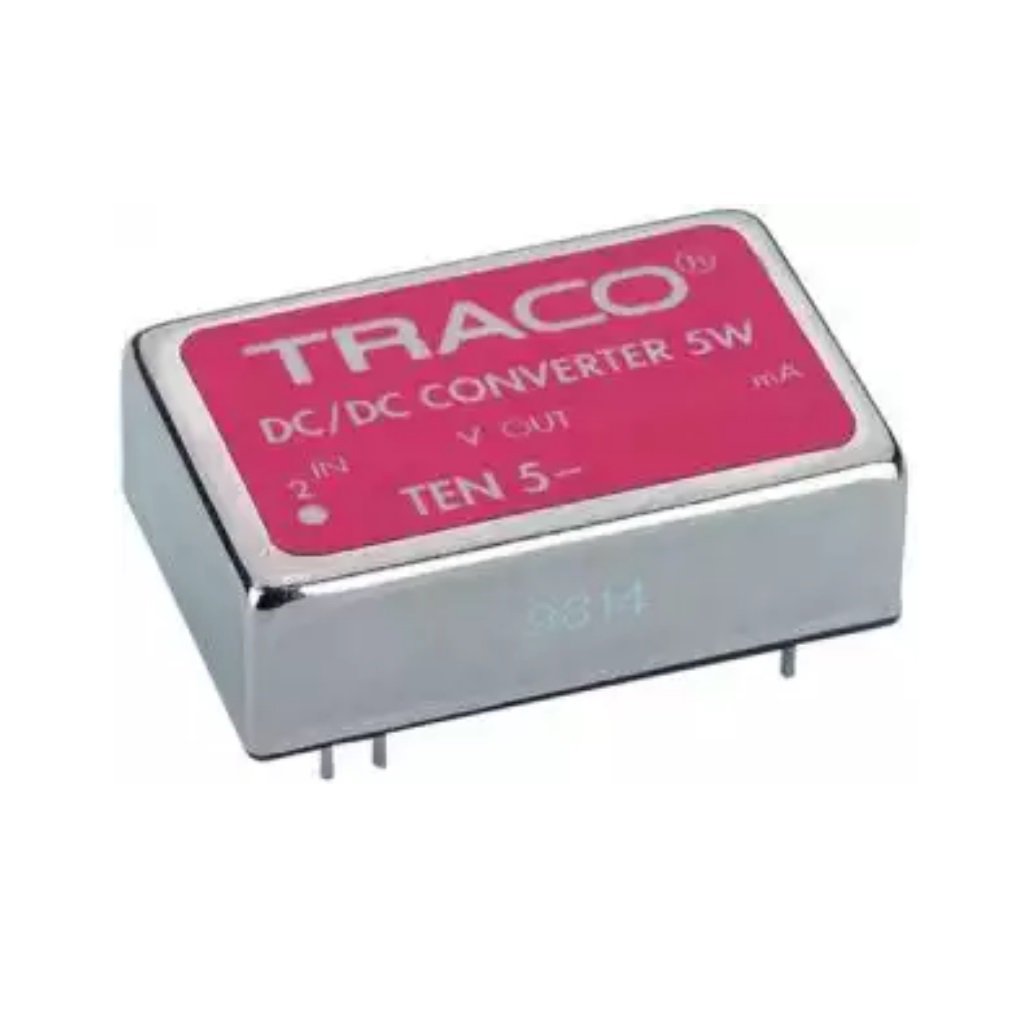

Преобразователь DC/DC Traco TEN 5-2423WI монтируется на печатную плату в металлическом корпусе DIP. Работает от входа 24 В и выдаёт двуполярное напряжение 15В/-15В с током до 0.2 А на канал, мощность 6 Вт. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >800,000 hours (MIL-HDBK-217F, +25°C, ground benign) |
| RoHS | Да |
| Тип | DC/DC Converter |
| Вес | 17 g |
| Снижение характеристик | 3.5%/K above +70°C |
| Влажность | 95% rel H max (non condensing) |
| Тип монтажа | сквозное отверстие |
| Компонент | TEN 5-2423WI |
| Кол-во выводов | 8 |
| Размеры | Ширина: 20.3 mm; Высота: 8.13 mm; Длина: 68.22 mm |
| КПД | 82% typ |
| Вых. мощность | 6 W |
| Корпус | DIP24_DCDC_Traco_ |
| Диаметр штыря | 0.5 mm ±0.05 |
| Пульсации и шум | 80 mVpk-pk max (20 MHz bandwidth) |
| Импульсное напряжение | 50 V max (1 sec) |
| Вых. ток | ±200 mA |
| Вых. напряжение | ±15 VDC |
| Материал корпуса | black anodized aluminium |
| Conducted noise | EN 55022 level A, FCC part 15 level A |
| Рег. линии | ±0.5% макс |
| Рег. нагрузки | 1.0% max (balanced load), 5.0% max (unbalanced load 25-100%) |
| Материал заливки | epoxy (UL 94V-0 rated) |
| Станд. безоп. | cUL/UL 60950-1, IEC/EN 60950-1 |
| Напряжение запуска | 9 VDC typ |
| Макс. вх. напр. | 36 VDC |
| Мин. входное напряжение | 9 VDC |
| Напр. изоляции | 1500 VDC (60 sec) |
| Материал основания | non conductive FR4 |
| Ограничение тока | >110% of Iout max, constant current |
| Макс. емк. нагр. | 100 µF |
| Частота перекл. | 450 kHz typ (PFM) |
| Макс. темп. корпуса | +100°C |
| Сопр. изоляции | >1000 MOhm at 500 VDC |
| Точность установки напряжения | ±2% макс |
| Примечание | Возможная замена: AM6TW-2415DH30-NZ |
| Входной ток без нагрузки | 20 mA typ |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 1000 pF typ |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.02%/K |
| Under voltage shut down | 8.5 VDC typ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite, automatic recovery |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки макс. | 260°C / 10 sec |
| Reverse voltage protection | 1.0 A max |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.2A/-0.2A 6W 8-Pin Metal DIP |
| Мощность, Вт | 5 |
