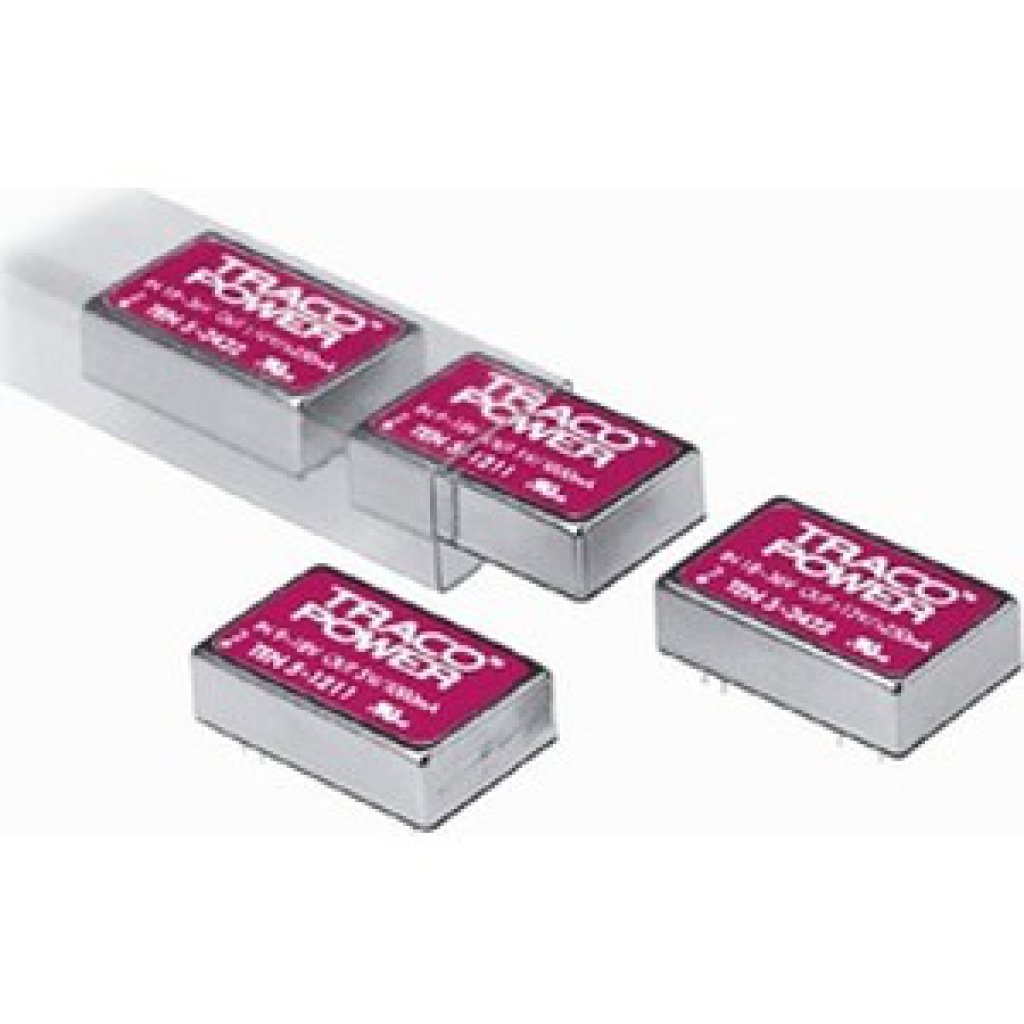

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 15В/-15В 0.2A/-0.2A 6Вт 8-Pin металлический DIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
424 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 884,66 ₽
дешевле всех
Сумма2 884,66 ₽
+ доплата 490,00 ₽
В наличии111 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 758,10 ₽ (−4%)
Склад 39срок до недели
Цена за шт5 160,26 ₽
Сумма5 160,26 ₽
В наличии313 шт
юрлицам и ИП
от 2 — 5 009,97 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 2 884,66 ₽. До заказа без доплаты не хватает 14 415,34 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 2 884,66 ₽
Описание
Преобразователь DC/DC от Traco. Модель TEN 5-2423 работает от входного напряжения 24 В и выдаёт двуполярные 15 В и -15 В с током до 0.2 А на канал. Мощность устройства — 6 Вт, корпус — металлический DIP с 8 выводами. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >1 Mio. h (MIL-HDBK-217F, +25°C, ground benign) |
| RoHS | directive 2011/65/EU |
| Модель | TEN 5-2423 |
| Reach | Соответствует |
| Серия | TEN 5 |
| Вес | 16.9g (0.59 oz) |
| Корпус | DIP24_DCDC_Traco_ |
| Снижение характеристик | 3.3%/K above 70°C |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 8 (used pins) |
| Шаг выводов | 2.54mm |
| Размеры | 45.2 x 20.3 x 10.2mm |
| Описание | DC/DC Converter, 6W, dual output ±15V, 24V nominal input |
| Вх. фильтр | meets EN 55022 class A and FCC level A without external components |
| Минимальная нагрузка | 5% of rated max current |
| Вых. мощность | 6W |
| Диаметр штыря | 0.5 ±0.05mm (0.02 ±0.002 inch) |
| Время запуска | 10ms typ. |
| Тип. КПД | 86% |
| Вых. напряжение | ±15VDC |
| Материал корпуса | steel, metal |
| Conducted noise | EN 55022 class A, FCC part 15 level A |
| Напряжение запуска | 16.0VDC |
| Материал заливки | epoxy (UL 94V-0 rated) |
| Пульсации и шум | 50mVpk-pk typ., 75mVpk-pk max. |
| Станд. безоп. | UL 60950-1, IEC/EN 60950-1 |
| Напр. изоляции | 1500VDC (60 sec.) |
| Макс. импульсное напряжение | 50V |
| Материал основания | non conductive FR4 |
| Макс. вых. ток | ±200mA |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 300kHz typ. (PFM) |
| Capacitive load dual | 1000µF max. (each output) |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000 MOhm (500VDC) |
| Точность установки напряжения | 1.0% |
| Примечание | Возможные замены: AM6T-2415D-NZ, AM6TW-4815D-NZ |
| Входной ток без нагрузки | 15mA typ. |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 380pF typ. |
| Температура пайки | max. 260°C / 10 sec. |
| Отключение при пониж. напряжении | 16.0VDC or lower |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite (automatic recovery) |
| Ограничение выходного тока | >120% of Iout max., foldback |
| Диап. темп. хр. | -50°C to +125°C |
| Нестабильность по входу | 0.3% max. |
| Reverse voltage protection | 1.0A max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.2A/-0.2A 6W 8-Pin Metal DIP |
| Regulation load variation dual balanced | 2.0% max. |
| Regulation load variation dual unbalanced | 5.0% max. (25%/100%) |
| Мощность, Вт | 5 |
