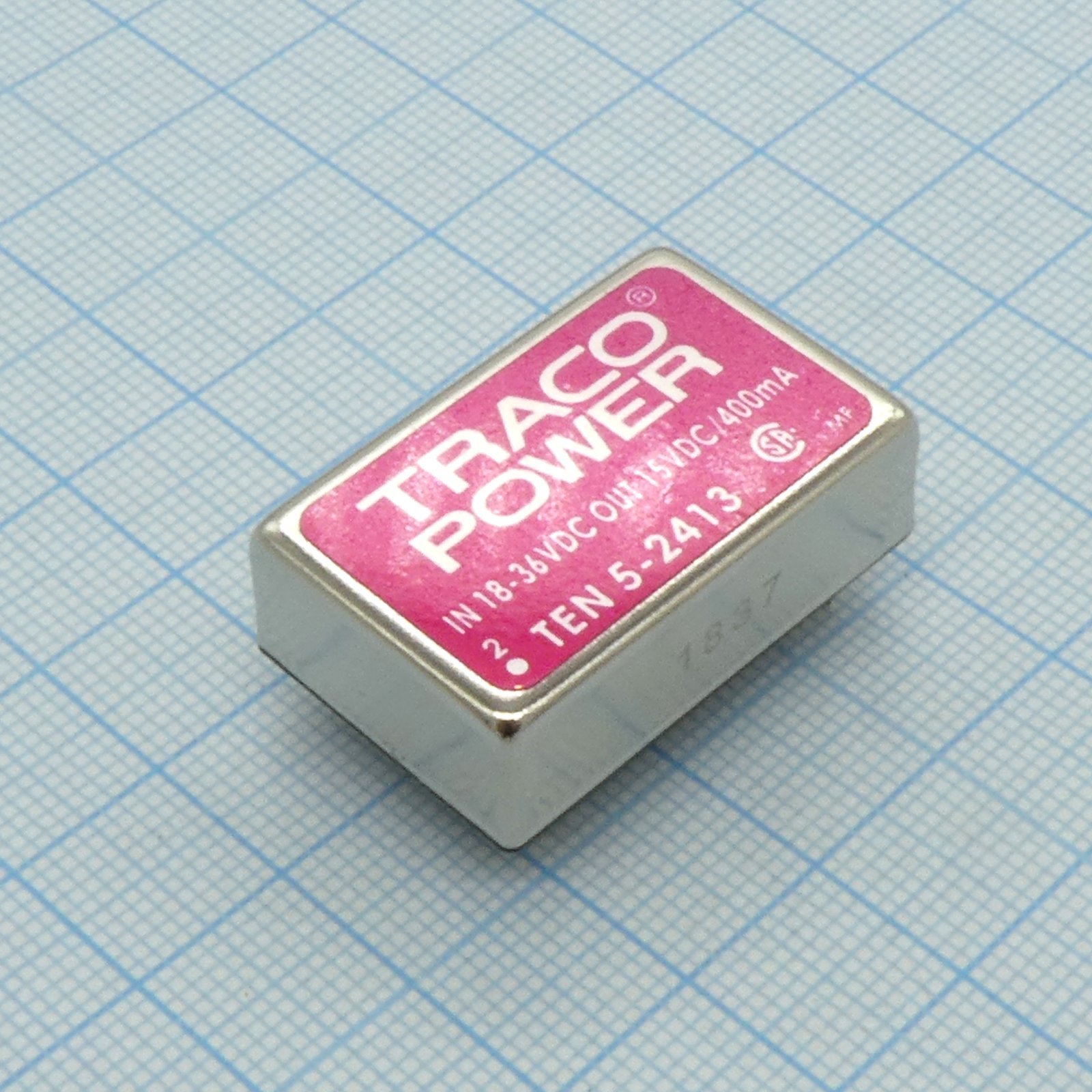

Преобразователь DC/DC на печатную плату вход 24В выход 15В 0.4A 6Вт 7-Pin DIP модуль
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
142 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:108 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 581,89 |
| от 2 | 3 468,10 |
| от 4 | 3 436,90 |
| от 6 | 3 395,40 |
Склад 13
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 771,30 |
| от 2 | 2 662,53 |
| от 4 | 2 576,17 |
| от 10 | 2 500,23 |
| от 20 | 2 448,88 |
Описание
Преобразователь DC/DC от Traco на печатную плату. Работает от входного напряжения 24 В и выдает стабильные 15 В при токе до 0.4 А, мощность 6 Вт. Выполнен в компактном 7-пиновом DIP-модуле. Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >1 Mio. h |
| Модель | TEN 5-2413 |
| Мощность, Вт | 6 |
| Серия | TEN 5 |
| Вес | 16.9g |
| Корпус | 24-pin DIP |
| Снижение характеристик | 3.3%/K above 70°C |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 7-Pin |
| Шаг выводов | 2.54 mm |
| Размеры | 45.2 x 20.3 x 10.2 mm |
| Макс. влажность | 95% rel H |
| Минимальная нагрузка | 5% of rated max current |
| Диаметр штыря | 0.5 ±0.05 mm |
| Время запуска | 10ms typ. |
| Тип. КПД | 86% |
| Вых. напряжение | 15VDC |
| Casing material | steel, metal |
| Напряжение запуска | 16.0VDC |
| Potting material | epoxy (UL 94V-0 rated) |
| Пульсации и шум | 50mVpk-pk typ., 75mVpk-pk max. |
| Станд. безоп. | UL 60950-1, IEC/EN 60950-1 |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V |
| Baseplate material | non conductive FR4 |
| Макс. вых. ток | 400mA |
| Макс. емк. нагр. | 6800µF |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 300kHz typ. |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000 MOhm (500VDC) |
| Voltage set accuracy | 1.0% |
| Примечание | Возможные замены: AM6T-2415SZ, AM6T-2415S-NZ |
| Conducted noise input | EN 55022 class A, FCC part 15 level A |
| Входной ток без нагрузки | 15mA typ. |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 380pF typ. |
| Температура пайки | max. 260°C / 10 sec. |
| Отключение при пониж. напряжении | 16.0VDC or lower |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite (automatic recovery) |
| Output current limitation | >120% of Iout max., foldback |
| Regulation load variation | 1.0% max. |
| Диап. темп. хр. | -50°C to +125°C |
| Regulation input variation | 0.3% max. |
| Reverse voltage protection | 1.0A max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 15V 0.4A 6W 7-Pin DIP Module |
