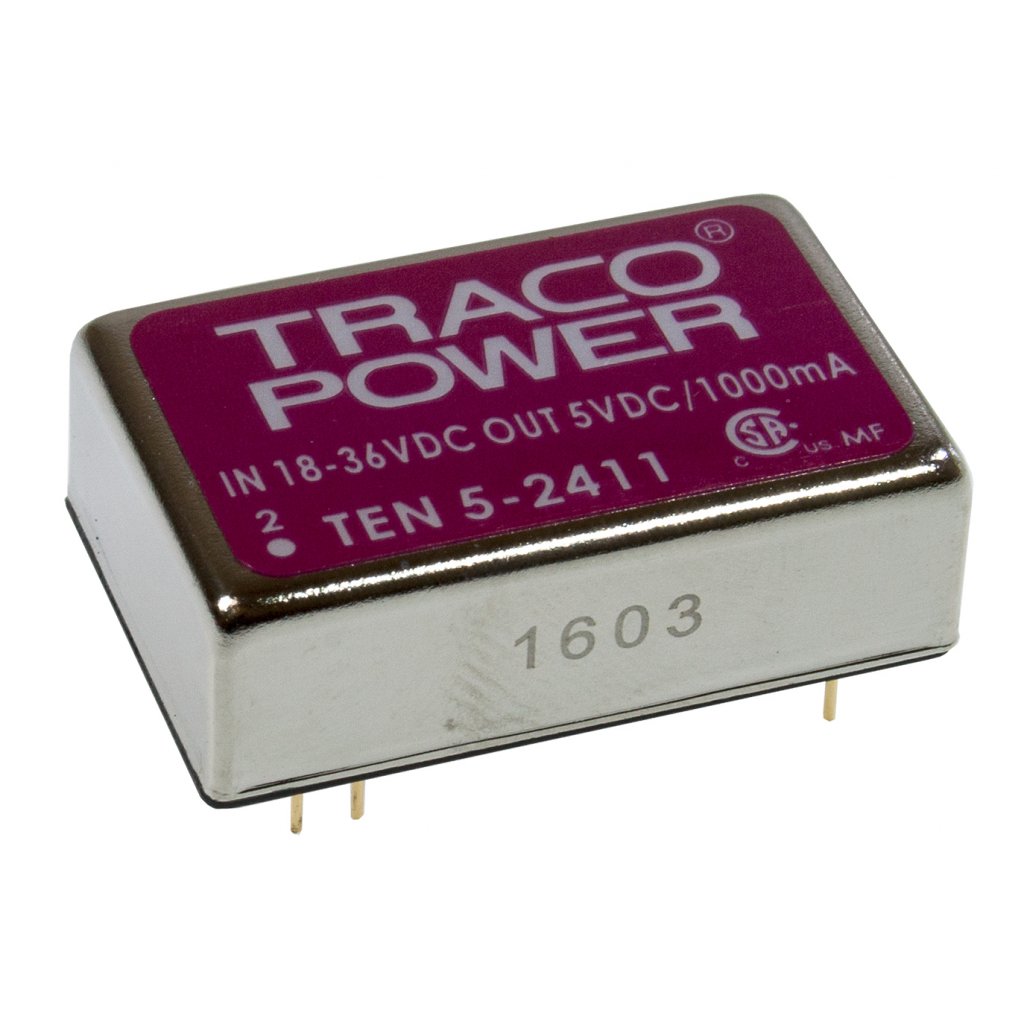

Преобразователь DC/DC на печатную плату вход 24В выход 5В 1A 6Вт 7-Pin DIP модуль
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
425 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт4 716,20 ₽
Сумма4 716,20 ₽
В наличии425 шт
юрлицам и ИП
от 2 — 4 576,09 ₽ (−3%)
1 шт · Склад 39 · 4 716,20 ₽
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 24В в стабильные 5В. Модель обеспечивает выходной ток до 1А и мощность 6Вт, выполнена в компактном 7-выводном DIP-модуле. Подходит для встраивания в печатные платы промышленной автоматики и распределенных систем питания.
Технические характеристики
| MTBF | >1Mio h |
| Вес | 16.9g |
| Корпус | 24-pin DIP |
| Снижение характеристик | 3.3%/K above 70°C |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Размеры | 45.2mm x 20.3mm x 8.13mm |
| Макс. влажность | 95% rel H |
| Минимальная нагрузка | 5% of rated max current |
| Вых. мощность | 6W |
| Pinout single | 2: -Vin (GND); 3: -Vin (GND); 14: +Vout; 16: -Vout; 22: +Vin (Vcc); 23: +Vin (Vcc) |
| Время запуска | 10мс тип |
| Импульсное напряжение | 50V max |
| Тип. КПД | 83% |
| Вых. напряжение | 5VDC |
| Материал корпуса | steel, metal |
| Conducted noise | EN 55022 class A, FCC part 15, level A |
| Материал заливки | epoxy (UL 94V-0 rated) |
| Макс. пульс. шум | 75mVpk-pk |
| Пульсации шум тип. | 50mVpk-pk |
| Станд. безоп. | UL 60950-1, IEC/EN 60950-1 |
| Напряжение запуска | 16.0VDC |
| Напр. изоляции | 1500VDC |
| Материал основания | non conductive FR4 |
| Макс. вых. ток | 1000mA |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 300kHz typ |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Точность установки напряжения | 1.0% |
| Примечание | Возможная замена: AM6T-2405S-NZ |
| Входной ток без нагрузки | 15mA typ |
| Номинальное входное напряжение, В | 24VDC |
| Емк. изоляции | 380pF typ |
| Capacitive load single | 6800µF max |
| Темп. коэф. | ±0.02%/K |
| Under voltage shut down | 16.0VDC |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite (automatic recovery) |
| Ограничение выходного тока | >120% of Iout max, foldback |
| Температура пайки макс. | 260°C / 10 sec |
| Диап. темп. хр. | -50°C to +125°C |
| Нестабильность по входу | 0.3% max |
| Reverse voltage protection | 1.0A max |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 1A 6W 7-Pin DIP Module |
| Regulation load variation single | 1.0% max |
| Мощность, Вт | 5 |
