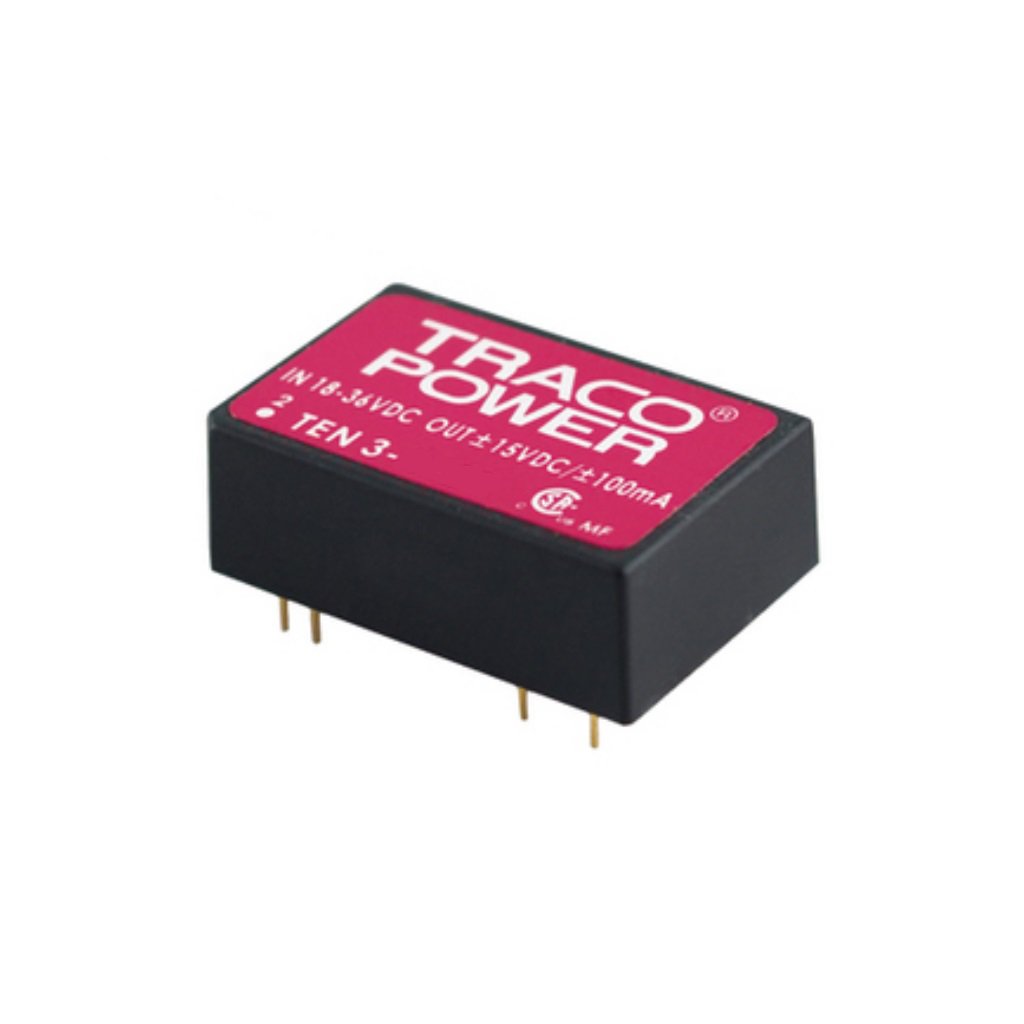

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 15В/-15В 0.1A/-0.1A 3Вт 8-Pin PDIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
20 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 156,24 ₽
Сумма2 156,24 ₽
+ доплата 490,00 ₽
В наличии20 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 058,95 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 2 156,24 ₽. До заказа без доплаты не хватает 15 143,76 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 2 156,24 ₽
Описание
Преобразователь DC/DC от Traco на 3 Вт. Работает от входа 24 В и выдаёт двуполярное напряжение ±15 В с током до 0,1 А на канал. Выполнен в компактном корпусе PDIP для монтажа на плату. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | >1.1 Mio. h |
| Модель | TEN 3-2423 |
| Цоколевка | 2: -Vin (GND); 3: -Vin (GND); 9: Common; 11: -Vout; 14: +Vout; 16: Common; 22: +Vin (Vcc); 23: +Vin (Vcc) |
| Серия | TEN 3 |
| Вес | 12.4g |
| Корпус | DIP24_DCDC_Traco_ |
| Снижение характеристик | 3%/K above 70°C |
| Влажность | 95% rel H max |
| Тип монтажа | Выводной |
| Кол-во выводов | 8-Pin PDIP |
| Шаг выводов | 2.54 mm |
| Размеры | 31.8 x 20.3 x 10.2 mm |
| Описание | DC/DC Converter, 3W, dual output |
| Вых. мощность | 3W |
| Диаметр штыря | 0.5 ±0.05 mm |
| Тип. КПД | 82% |
| Вых. напряжение | ±15VDC |
| Материал корпуса | non conductive FR4 |
| Материал заливки | epoxy (UL 94V-0) |
| Пульсации и шум | 60mVpk-pk |
| Станд. безоп. | cUL/UL 60950-1, IEC/EN 60950-1 |
| Напряжение запуска | 12VDC |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V |
| Ограничение тока | >110% of Iout max |
| Макс. вых. ток | ±100mA |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 300kHz |
| Макс. темп. корпуса | +100°C |
| Сопр. изоляции | >1000 MOhm |
| Точность установки напряжения | ±1% |
| Примечание | Возможная замена: AM3T-2415D-NZ |
| Входной ток без нагрузки | 5mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 65pF |
| Температура пайки | max. 265°C / 10 sec |
| Напряжение отключения при пониженном Vin, В | 11VDC |
| Входной ток при полной нагрузке | 150mA |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Нестабильность по входу | 0.5% |
| Reverse voltage protection | 1.0A |
| Capacitive load dual output | 1000µF each output |
| Диап. раб. темп. | -40°C to +85°C |
| Отклонение переходной характеристики | 5% |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.1A/-0.1A 3W 8-Pin PDIP |
| Transient response recovery time | 500µs |
| Regulation load variation balanced | 1.0% |
| Regulation load variation unbalanced | 2.0% |
| Мощность, Вт | 3 |
