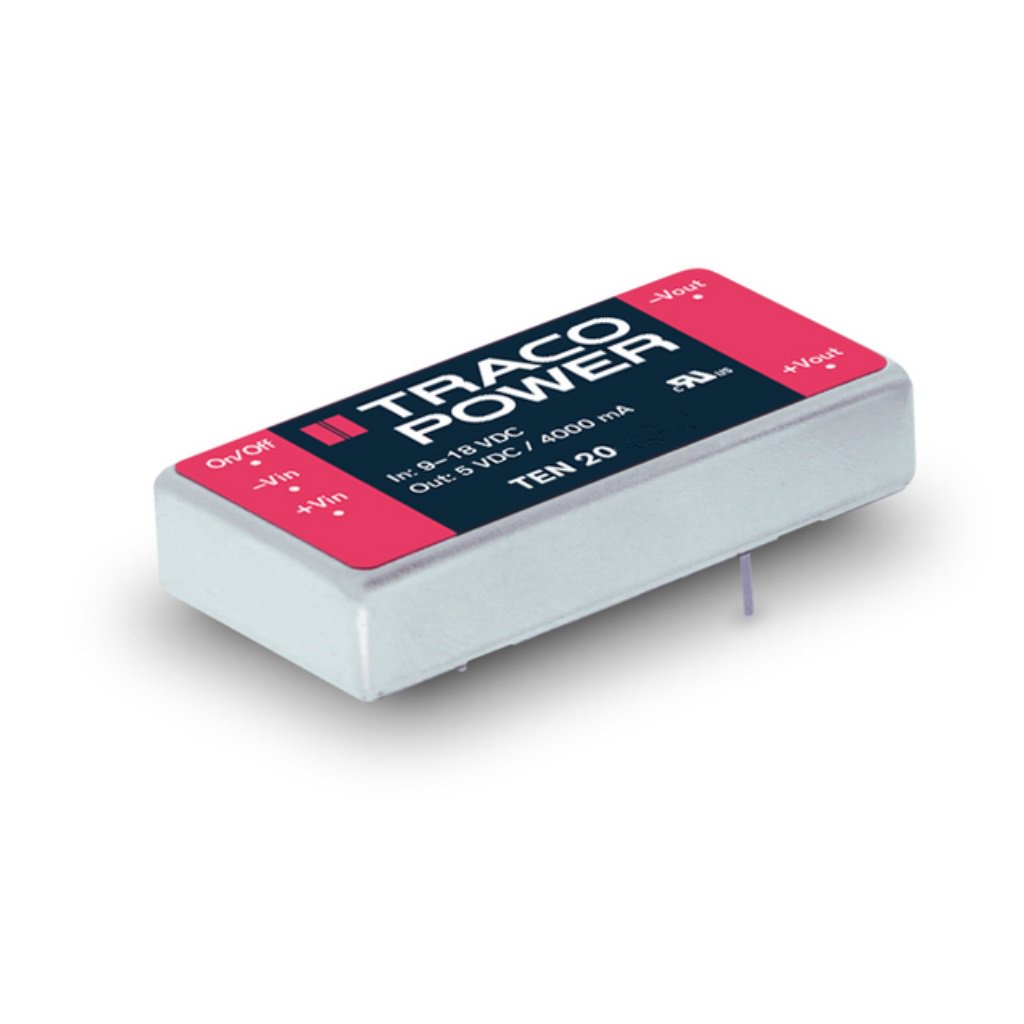

Преобразователь DC/DC, на печатную плату, 20 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
1 шт.
Норм. уп.: 10
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6 824,88 ₽
Сумма6 824,88 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 6 824,88 ₽. До заказа без доплаты не хватает 10 475,12 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 6 824,88 ₽
Описание
Преобразователь DC/DC на 20 Вт от Traco. Модель обеспечивает стабилизированные выходы ±15 В при токе до 0,665 А на канал, питается от 24 В и выполнена в компактном корпусе 2x1 дюйма для монтажа на плату. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >1.8M hours |
| RoHS | RoHS directive 2011/65/EU |
| Тип | DC/DC converter |
| Модель | TEN 20-2423WIN |
| Мощность, Вт | 20 |
| Вес | 27g |
| Корпус | 1" x 2" metal case |
| Вывод | 1: +Vin (Vcc); 2: -Vin (GND); 3: +Vout; 4: Common; 5: -Vout; 6: Remote On/Off |
| Влажность | 95% RH max (non condensing) |
| Тип монтажа | Выводной |
| Вибрация | 20-2000Hz, 7.6grms, 3 axes (3h) |
| Размеры | 50.8mm x 25.4mm x 16.8mm (max) |
| Пульсации и шум | 100mVpk-pk max (dual output) |
| Время запуска | 20ms typ |
| Дистанционное вкл/выкл | On: 3.0-12VDC or open; Off: 0-1.2VDC or short pin2-pin6 |
| Импульсное напряжение | 50V max (100ms) |
| Тип. КПД | 87% |
| Вых. напряжение | ±15VDC |
| Емкостная нагрузка | ±500µF max |
| Материал корпуса | copper, nickel plated |
| Напряжение запуска | 9VDC typ |
| Off idle current | 2.5mA typ |
| Материал заливки | epoxy (UL 94V-0) |
| Станд. безоп. | UL 60950-1, EN/IEC 60950-1 |
| Напр. изоляции | 1500VDC (60s) |
| Optional heatsink | TEN-HS1 |
| Материал основания | non conductive FR4 |
| Макс. вых. ток | ±665mA |
| Transient response | 250µs typ (25% load step) |
| Диап. вх. напр. | 9-36VDC |
| Защита от перегр. | 150% of Iout max typ |
| Частота перекл. | 400kHz typ |
| Макс. темп. корпуса | +105°C |
| Сопр. изоляции | >1000MΩ |
| Точность установки напряжения | ±1% |
| Примечание | Возможные замены: AM20CW-2415D-NZ, AM20EW-2415D-NZ |
| Входной ток без нагрузки | 50mA typ |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 1500pF max |
| Температура пайки | 265°C / 10s |
| Блокировка при пониж. напряжении | 7.5VDC typ |
| Защита от перенапряжения | ±15V (for ±15V models) |
| Входной ток при полной нагрузке | 1000mA typ |
| Темп. коэф. | 0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite, automatic recovery |
| Регулировка выходного напряжения | ±10% by external resistor |
| Нестабильность по нагрузке | 1% max (dual output, balanced load) |
| Диап. темп. хр. | -55°C to +125°C |
| Regulation cross variation | 5% max (25%/100% load) |
| Нестабильность по входу | 0.2% макс |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.665A/-0.665A 20W 6-Pin |
| Input voltage variation dv dt | 5V/ms max |
