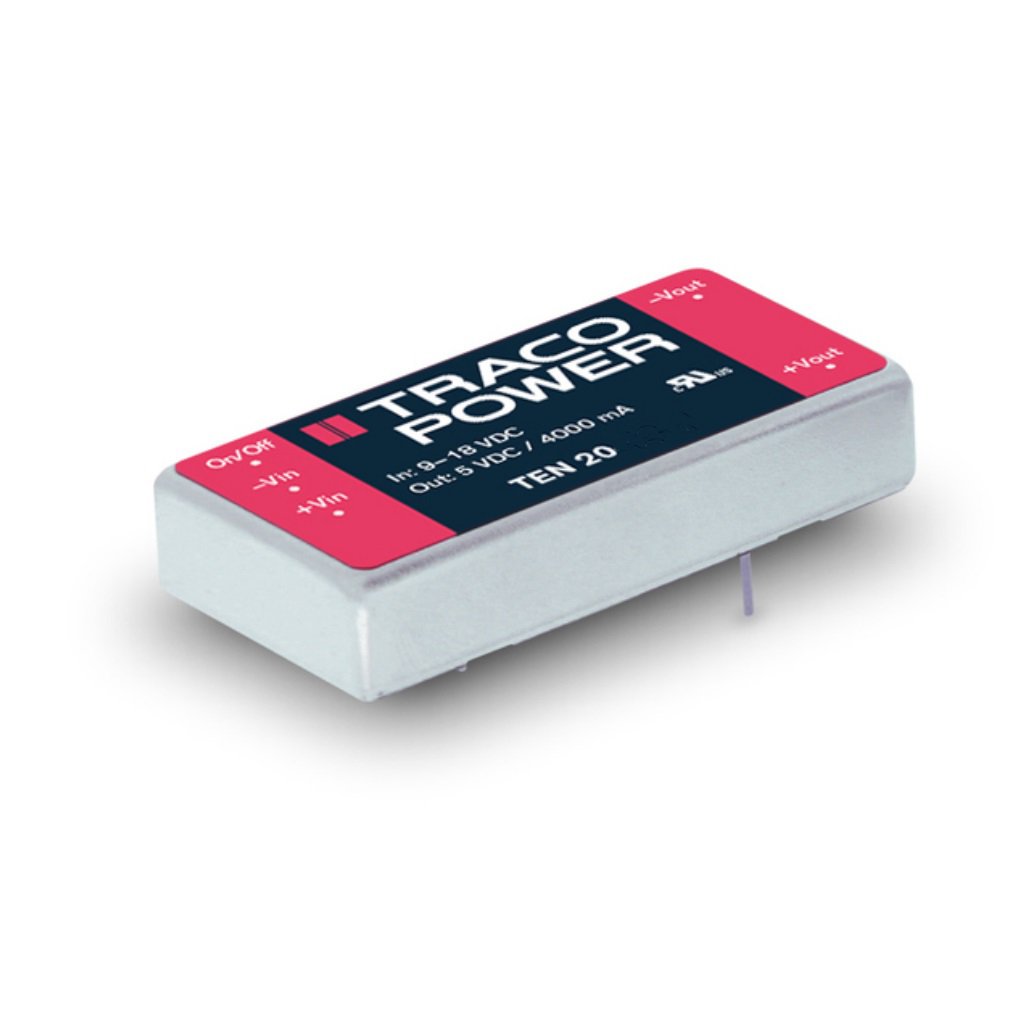

Преобразователь DC/DC, на печатную плату, 20 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
49 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт9 289,95 ₽
Сумма9 289,95 ₽
В наличии49 шт
юрлицам и ИП
от 2 — 8 886,17 ₽ (−4%)
1 шт · Склад 39 · 9 289,95 ₽
Описание
Преобразователь DC/DC на 20 Вт от Traco. Модель TEN 20-2412WIN выдаёт стабильные 12 В, КПД до 86% и монтируется в отверстия печатной платы. Компактный металлический корпус с изолированным основанием и защита от вибраций делают его надёжным решением для промышленной автоматики.
Технические характеристики
| MTBF | >1.8M hours (MIL-HDBK-217F, 25°C, ground benign) |
| Модель | TEN 20-2412WIN |
| Вес | 27g (0.95 oz) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 6 |
| Вибрация | 20-2000Hz, 7.6grms, 3 axes, 3 hours |
| Dv dt input | 5V/ms max |
| Макс. влажность | 95% RH non-condensing |
| Корпус | 2x1'' |
| Шаг выводов, мм | 20.32 and 15.2 |
| Ном. мощность | 20W |
| Размеры мм | 56.0 x 50.8 x 16.8 max |
| Дистанционное вкл/выкл | On: 3.0-12VDC or open; Off: 0-1.2VDC or short pin2&6 |
| Время запуска | 20ms typ |
| Тип компонента | DC/DC converter |
| Тип. КПД | 86% |
| Вых. напряжение | 12V |
| Соотв. RoHS | Да |
| Материал корпуса | copper, nickel plated |
| Рег. линии | 0.2% макс |
| Диаметр вывода | 1.0 ±0.05 |
| Перекрестная регулировка | 5% max |
| Материал заливки | epoxy (UL 94V-0) |
| Пульсации и шум | 75mVpk-pk max |
| Станд. безоп. | UL 60950-1, EN/IEC 60950-1 |
| Напряжение запуска | 9V |
| Напр. изоляции | 1500VDC (60s) |
| Макс. импульсное напряжение | 50V max (100ms) |
| Материал основания | non-conductive FR4 |
| Макс. вых. ток | 1670mA |
| Transient response | 250µs typ |
| Макс. емк. нагр. | 1600µF max |
| Диап. вх. напр. | 9-36V |
| Частота перекл. | 400kHz typ |
| Макс. темп. корпуса | +105°C |
| Сопр. изоляции | 1000MΩ min |
| Load regulation dual | 1% max |
| Защита от перегрузки | 150% of Iout max typ |
| Точность установки напряжения | ±1% |
| Входной ток без нагрузки | 50mA typ |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 1500pF max |
| Блокировка при пониж. напряжении | 7.5V typ |
| Стабилизация нагрузки (одноканальная) | 0.5% max |
| Входной ток при полной нагрузке | 1000mA typ |
| Output adjustment range | ±10% |
| Защита от перенапр. | 15V |
| Remote off idle current | 2.5mA typ |
| Темп. коэф. | 0.02%/K |
| Защита от КЗ | indefinite (automatic recovery) |
| Температура пайки макс. | 265°C / 10s |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
