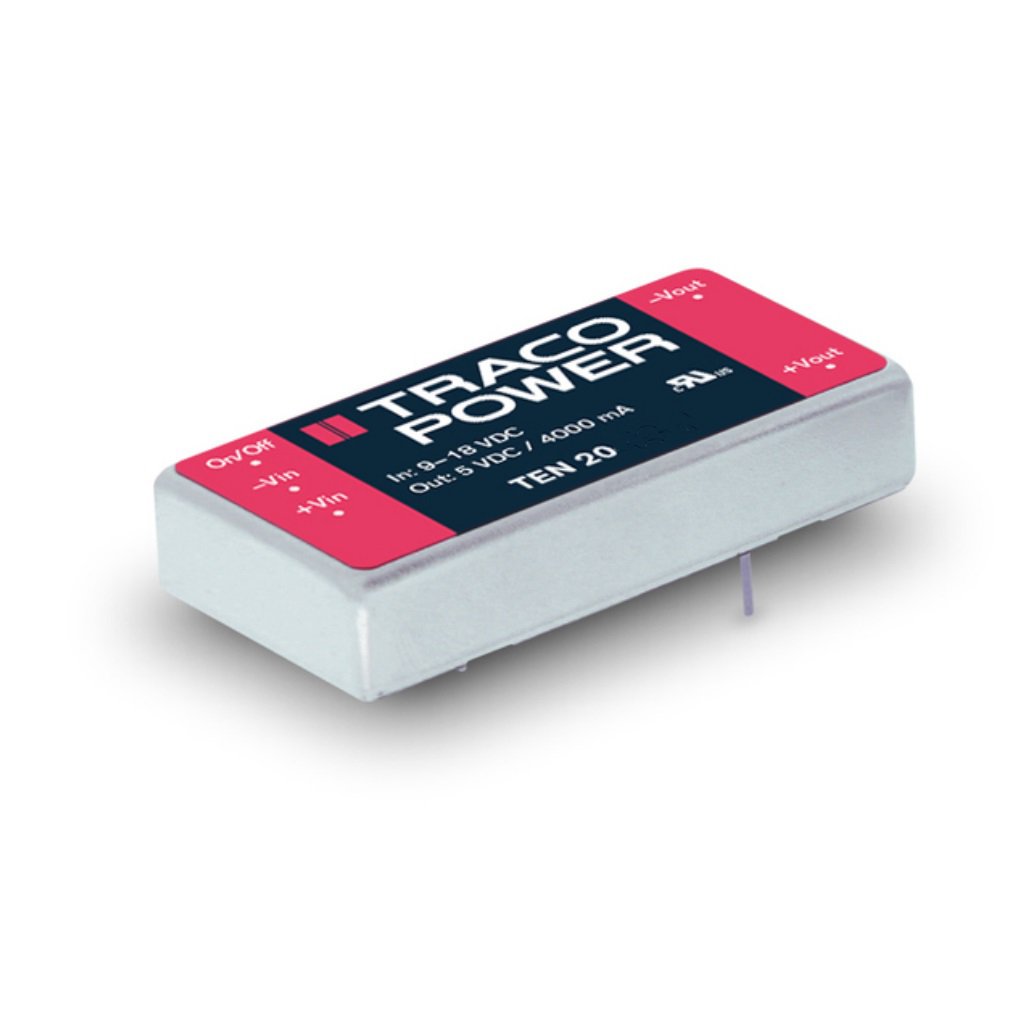

Преобразователь DC/DC, на печатную плату, 20 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
693 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6 555,02 ₽
дешевле всех
Сумма6 555,02 ₽
+ доплата 490,00 ₽
В наличии534 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 6 323,60 ₽ (−4%)
Склад 39срок до недели
Цена за шт7 752,55 ₽
Сумма7 752,55 ₽
В наличии159 шт
юрлицам и ИП
от 2 — 7 488,61 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 6 555,02 ₽. До заказа без доплаты не хватает 10 744,98 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 6 555,02 ₽
Описание
Преобразователь DC/DC на 20 Вт от Traco преобразует входное напряжение 24 В в стабильные 5 В. Модель рассчитана на выходной ток до 4 А и выполнена в компактном корпусе 2x1 дюйма для монтажа на печатную плату. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >1 Mio h (MIL-HDBK-217F, +25°C, ground benign) |
| Цоколевка | Вывод 1: +Vin (Vcc); Вывод 2: -Vin (GND); Pin3: +Vout; Контакт 4: No pin; Контакт 5: -Vout; Контакт 6: Remote On/Off |
| Серия | TEN 20 |
| Вес | 30g (1.05 oz) |
| Размеры | 50.8 x 26.7 x 10.2 mm (2.0 x 1.05 x 0.40 inch) |
| Код заказа | TEN 20-2411 |
| Описание | DC/DC Converter, 20W, PCB mount |
| Макс. влажность | 95% rel H (non condensing) |
| Минимальная нагрузка | 10% of rated max. current |
| Вых. мощность | 20W |
| Диаметр штыря | 1.0 ±0.05 mm (0.02 ±0.002 inch) |
| Корпус | 2x1'' |
| Тип монтажа | tht (сквозное отверстие) |
| Case tolerance | ±0.5 mm (±0.02 inch) |
| Тип. КПД | 85% |
| Вых. напряжение | 5VDC |
| Задержка запуска | 15ms |
| Материал корпуса | copper, nickel plated |
| Heatsink option | Покрытие: Anodic treatment (black); Вес: 9g (0.31oz) without converter; Материал: Алюминий; Размеры: 31.1 x 17.2 x 13.0 mm max. (1.22 x 0.68 x 0.51 inch max.); Код заказа: TEN-HS4; Thermal impedance after assembling: 10 K/W |
| Материал заливки | silicon rubber TSE (UL 94V-0 rated) |
| Remote on off on | 2.5...100VDC or open circuit |
| Пульсации и шум | 80mVpk-pk max. (20MHz bandwidth) |
| Одобр. безоп. | UL 60950-1, IEC/EN 60950-1 (up to 60VDC input, SELV limit) |
| Remote on off off | -1...1.0VDC or short circuit pin 2 and pin 6 |
| Макс. импульсное напряжение | 50V max. (100ms max.) |
| Материал основания | non conductive FR4 |
| Макс. вых. ток | 4000mA |
| Макс. емк. нагр. | 6800µF max. |
| Диап. вх. напр. | 18-36VDC |
| Pin pitch tolerance | ±0.25 mm (±0.01 inch) |
| Частота перекл. | 330kHz typ. (PWM) |
| Макс. темп. корпуса | +100°C |
| Точность установки напряжения | ±1% |
| Примечание | Возможные замены: AM20EW-2405S-NZ, AM20CW-2405S-NZ |
| Conducted noise input | EN 55022 Class A, FCC part 15 level A |
| Входной ток без нагрузки | 17mA typ. |
| Ном. вх. напр. | 24VDC |
| Remote control common | referenced to negative input |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite (automatic recovery) |
| Ограничение выходного тока | 110-160% of Iout max., constant current |
| Нестабильность по нагрузке | 0.5% max. |
| Температура пайки макс. | 260°C / 10 sec. |
| Диап. темп. хр. | -55°C to +125°C |
| Нестабильность по входу | 0.3% max. |
| Load derating with heatsink | 2.9%/K above 70°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 4A 20W 6-Pin |
| Environmental compliance rohs | RoHS directive 2011/65/EU |
| Environmental compliance reach | www.tracopower.com/info/reach-declaration.pdf |
| Напряжение изоляции вх/вых | 1500VDC (60 sec.) |
| Load derating without heatsink | 2.3%/K above 60°C |
| Remote off standby input current | 5mA max. |
| Сопротивление изоляции вход-выход | >1000 MOhm (500VDC) |
| Isolation capacitance input output | 1200pF typ. |
| Мощность, Вт | 20 |
