Преобразователь DC/DC, на печатную плату, 15 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
42 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5 678,60 ₽
дешевле всех
Сумма5 678,60 ₽
В наличии34 шт
юрлицам и ИП
от 2 — 5 472,51 ₽ (−4%)
Склад 13срок до недели
Цена за шт6 255,61 ₽
Сумма6 255,61 ₽
+ доплата 490,00 ₽
В наличии8 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 6 141,77 ₽ (−2%)
1 шт · Склад 39 · 5 678,60 ₽
Описание

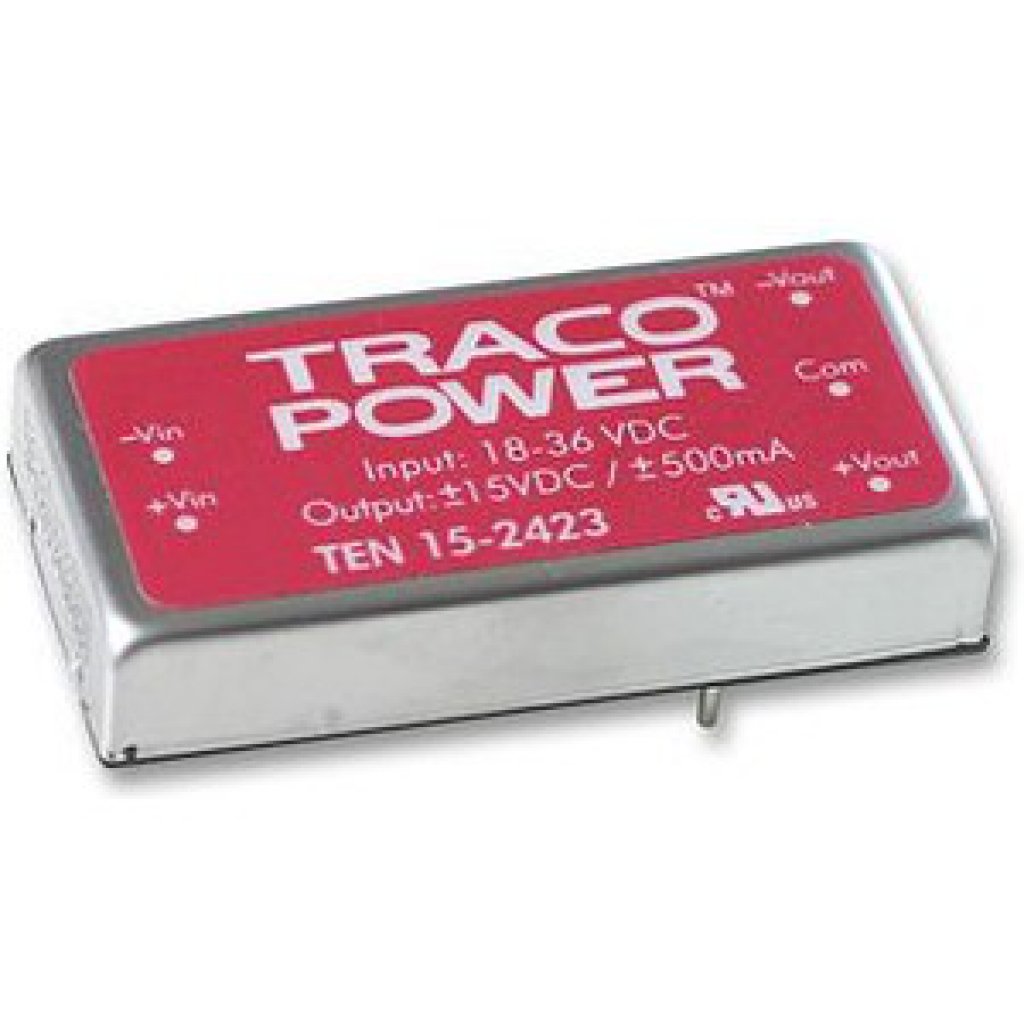

Преобразователь DC/DC от Traco мощностью 15 Вт. Модель TEN 15-2423 имеет входное напряжение 24 В и два изолированных выхода ±15 В с током до 0,5 А каждый. Компонент выполнен в стандартном корпусе 2x1 дюйма для монтажа на печатную плату. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | >2.3 Mio h |
| Вес | 27 g |
| Корпус | 2" x 1" low profile package |
| Вывод | 1: +Vin (Vcc); 2: -Vin (GND); 3: +Vout; 4: No pin; 5: -Vout |
| Снижение характеристик | 3.3 %/K above 70°C |
| Влажность | 95 % rel H max. |
| Тип монтажа | Выводной |
| Вибрация | acc. MIL-STD-810F |
| Размеры | 50.8 x 25.4 x 10.2 mm (approx, from outline) |
| Код заказа | TEN 15-2423 |
| Описание | Преобразователь DC/DC, на печатную плату, 15 Вт |
| Минимальная нагрузка | 2 % of rated max. output current |
| Вых. мощность | 15 W |
| Диаметр штыря | 1.0 ±0.05 mm |
| Пульсации и шум | 50 mVpk-pk max. |
| Время запуска | 20 ms typ. |
| Импульсное напряжение | 50 V max. (100 msec. max.) |
| Термоудар | acc. MIL-STD-810F |
| Тип. КПД | 85 % |
| Вых. напряжение | 15 VDC |
| Емкостная нагрузка | 750 µF max. |
| Материал корпуса | copper, nickel plated |
| Conducted noise | EN 55022 level A, FCC part 15, level A |
| Casing tolerance | ±0.5 mm |
| Помехоустойчивость ЭСР | EN 61000-4-2 8 kV / 6 kV, criteria B |
| Isolation system | Functional |
| Материал заливки | epoxy (UL 94V-0 rated) |
| Станд. безоп. | UL 60950-1, EN 60950-1, IEC 60950-1, UL 62368-1 |
| Материал основания | non conductive FR4 |
| Устойчивость к импульсам | EN 61000-4-5 ±1 kV, criteria B |
| Макс. вых. ток | 1000 mA |
| Transient response | 250 µs typ. |
| Диап. вх. напр. | 18-36 VDC |
| Защита от перегр. | 150 % of Iout max typ. foldback |
| Pin pitch tolerance | ±0.25 mm |
| Темп. хранения | -55°C to +105°C |
| Частота перекл. | 300 kHz typ. (pulse width modulation) |
| Сопр. изоляции | >1 G Ohm |
| Точность установки напряжения | ±1 % |
| Примечание | Возможная замена: AM20E-2415D-NZ |
| Устойчивость к RF полю | EN 61000-4-3 10 V/m, criteria A |
| Входной ток без нагрузки | 20 mA typ. |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 300 pF max. |
| Раб. температура | -40°C to +85°C |
| Температура пайки | max. +265°C / 10 sec. |
| Casing temperature max | +100°C max. |
| Помехоустойчивость EFT | EN 61000-4-4 ±2 kV, criteria B |
| Испытат. изоляции | 1600 VDC |
| Защита от перенапряжения | 18 V |
| Входной ток при полной нагрузке | 780 mA typ. |
| Темп. коэф. | ±0.02 %/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous (automatic recovery) |
| Emc immunity rf conducted | EN 61000-4-6 10 Vrms, criteria A |
| Нестабильность по входу | 0.5 % max. |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.5A/-0.5A 15W 5-Pin |
| Thermal impedance with heatsink | 10°C/W |
| Regulation load variation single | 0.5 % max. |
| Thermal impedance natural convection | 12°C/W |
| Мощность, Вт | 15 |
