Преобразователь DC/DC, на печатную плату, 15 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
7 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6 422,43 ₽
дешевле всех
Сумма6 422,43 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 6 195,19 ₽ (−4%)
Склад 39срок до недели
Цена за шт6 782,97 ₽
Сумма6 782,97 ₽
В наличии3 шт
юрлицам и ИП
от 2 — 6 545,79 ₽ (−3%)
1 шт · Склад 39 · 6 782,97 ₽
Описание

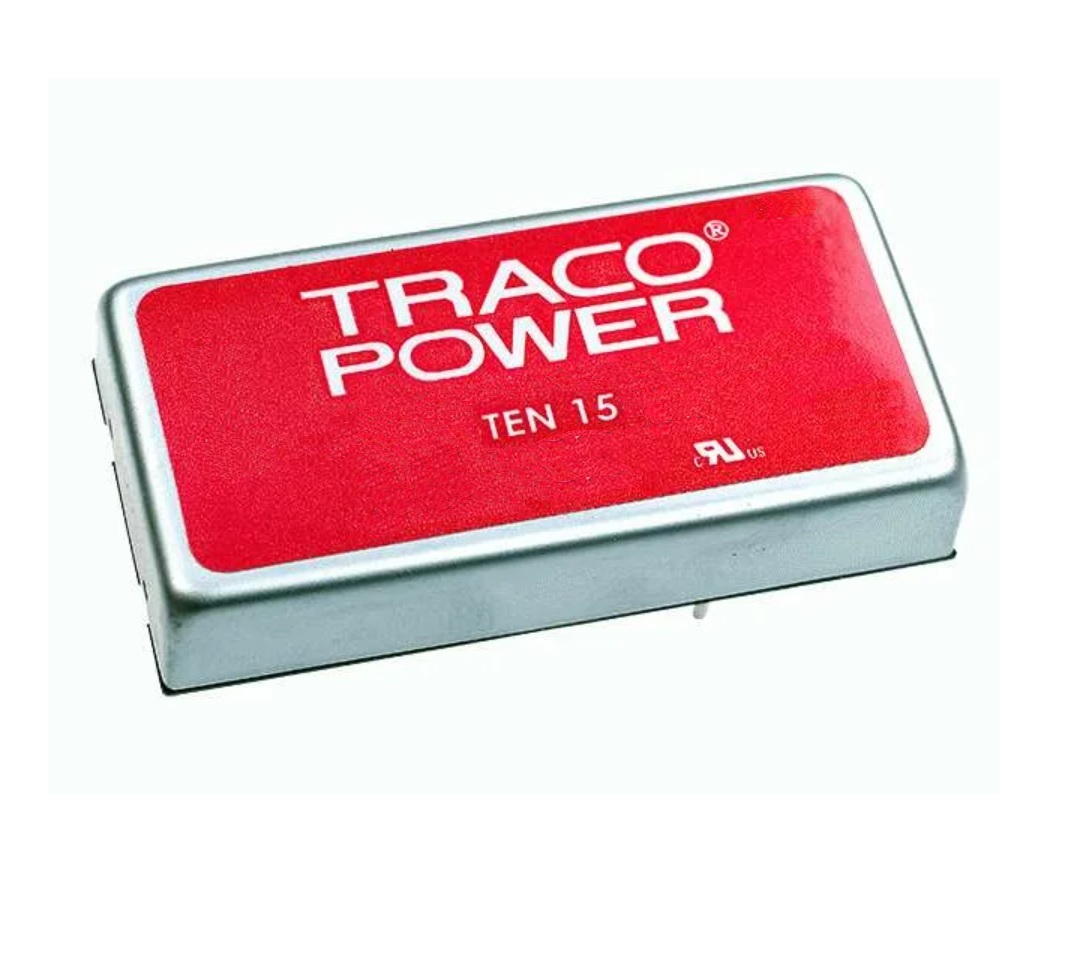

DC/DC-преобразователь Traco мощностью 15 Вт для монтажа на печатную плату. Входное напряжение 24 В, выход 5 В с током до 3 А. Компонент выполнен в компактном корпусе 2x1 дюйм. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >2.3 Mio h (MIL-HDBK-217F, at +25°C, ground benign) |
| Модель | TEN 15-2411 |
| Серия | TEN 15 |
| Вес | 27g (0.95oz) |
| Корпус | 2" x 1" low profile |
| Вывод | 1: +Vin (Vcc); 2: -Vin (GND); 3: +Vout; 4: No pin; 5: -Vout |
| Снижение характеристик | 2.5%/K above 60°C |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Вибрация | MIL-STD-810F |
| Размеры | 50.8mm x 25.4mm x 10.2mm |
| Описание | DC/DC Converter, PCB mount, 15W |
| Минимальная нагрузка | 2% of rated max. output current |
| Вых. мощность | 15W |
| Диаметр штыря | 1.0 ±0.05mm (0.02 ±0.002 inch) |
| Время запуска | 20ms typ. |
| Термоудар | MIL-STD-810F |
| Тип. КПД | 84% |
| Вых. напряжение | 5VDC |
| Материал корпуса | copper, nickel plated |
| Помехоустойчивость ЭСР | EN 61000-4-2 8kV / 6kV, criteria B |
| Heat sink option | Покрытие: Anodic treatment (black); Вес: 17g (0.60oz) without converter; Материал: Алюминий; Код заказа: TEN-HS1; Thermal impedance after assembling: 10 K/W |
| Материал заливки | epoxy (UL 94V-0 rated) |
| Пульсации и шум | 50mVpk-pk max. (20MHz bandwidth) |
| Одобр. безоп. | UL/cUL File e188913 |
| Станд. безоп. | UL 60950-1, EN 60950-1, IEC 60950-1, UL 62368-1 |
| Casing tolerances | ±0.5mm (±0.02 inch) |
| Insulation system | Functional |
| Макс. импульсное напряжение | 50V max. (100ms max.) |
| Материал основания | non conductive FR4 |
| Emc immunity burst | EN 61000-4-4 ±2kV, criteria B |
| Устойчивость к импульсам | EN 61000-4-5 ±1kV, criteria B |
| Макс. вых. ток | 3000mA |
| Transient response | 250µs typ. (25% load step change) |
| Макс. емк. нагр. | 7050µF max. |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 500kHz typ. (pulse width modulation) |
| Сопр. изоляции | >1 GOhm (Input/Output) |
| Защита от перегрузки | 150% of Iout max typ. foldback |
| Pin pitch tolerances | ±0.25mm (±0.01 inch) |
| Точность установки напряжения | ±1% |
| Примечание | Возможные замены: AM15E-2405SZ, AM15E-2405S-NZ |
| Conducted noise input | EN 55022 level A, FCC part 15 level A |
| Устойчивость к RF полю | EN 61000-4-3 10V/m, criteria A |
| Входной ток без нагрузки | 20mA typ. |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 300pF max. (Input/Output) |
| Температура пайки | max. +265°C / 10 sec. |
| Casing temperature max | +100°C max. |
| Испытат. изоляции | 1600VDC (Input/Output, 60s) |
| Входной ток при полной нагрузке | 780mA typ. |
| Защита от перенапр. | 6.2V |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Экологическое соответствие | Reach, RoHS directive 2011/65/EU |
| Защита от КЗ | continuous (automatic recovery) |
| Устойчивость к кондуктивным RF | EN 61000-4-6 10Vrms, criteria A |
| Нестабильность по нагрузке | 0.5% max. |
| Диап. темп. хр. | -55°C to +105°C |
| Нестабильность по входу | 0.5% max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 3A 15W 4-Pin |
| Thermal impedance natural convection | 12°C/W |
| Thermal impedance natural convection with heatsink | 10°C/W |
| Мощность, Вт | 15 |
