Документация
Преобразователь DC/DC, на печатную плату, 12 Вт
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
98 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:92 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 780,50 |
| от 2 | 6 542,63 |
| от 3 | 6 468,97 |
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 871,17 |
| от 2 | 4 691,61 |
| от 3 | 4 549,07 |
| от 5 | 4 423,69 |
| от 10 | 4 338,92 |
Описание

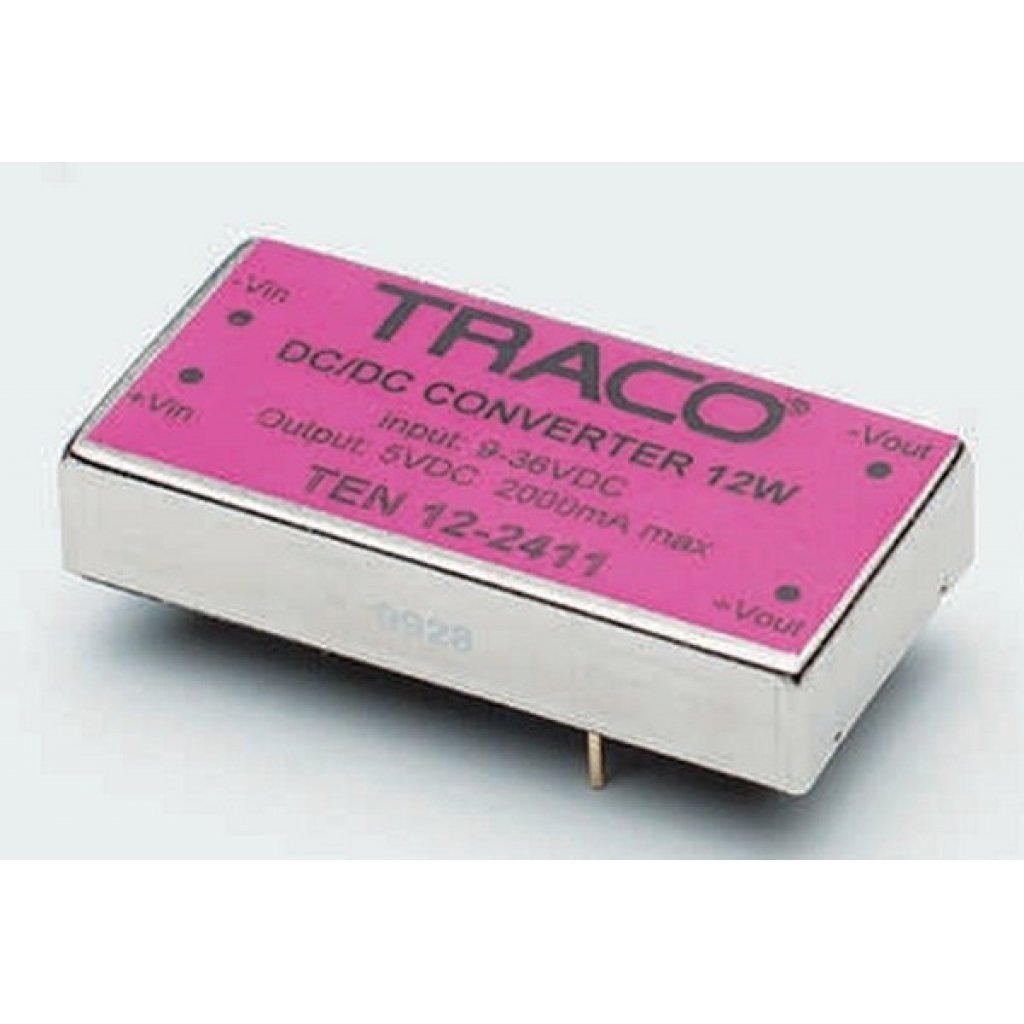

Преобразователь DC/DC Traco TEN 12-2411 на 12 Вт. Модель преобразует входное напряжение 24 В в стабильные 5 В с током до 2 А. Выполнена в компактном корпусе 2x1 дюйма для монтажа на печатную плату. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >700000h (MIL-HDBK-217F, +25°C, ground benign) |
| Вес | 30g |
| Корпус | 2"x1.0" low profile package, industry standard footprint |
| Вывод | Pin 1: +Vin, Pin 2: -Vin, Pin 3: +Vout, Pin 5: -Vout, Pin 4: No pin (single) |
| Влажность | 95% rel H max (non condensing) |
| Тип монтажа | Выводной |
| Размеры | Ширина: 25.4mm; Высота: 10.2mm; Длина: 50.8mm |
| Описание | DC/DC Converter, 12 Watt, 24V input, 5V output |
| Вых. мощность | 12W |
| Диаметр штыря | 1.0 ±0.05mm |
| Дистанционное вкл/выкл | On: 2.5-5.5VDC or open circuit; Off: 0-0.8VDC or short pin 2 and 6; Off idle current: 10mA max |
| Импульсное напряжение | 42V max (1 sec) |
| Case tolerance | ±0.5mm |
| Название компонента | TEN 12-2411 |
| Тип. КПД | 82% |
| Вых. напряжение | 5V |
| Емкостная нагрузка | 470µF max |
| Casing material | steel, nickel plated |
| Potting material | silicon rubber (UL 94 V-0 rated) |
| Пульсации и шум | 50mVpk-pk typ (20MHz bandwidth) |
| Одобр. безоп. | UL 1950 (UL 60950-1 not intended), File e188913 |
| Станд. безоп. | UL 1950-1, EN 60950-1, IEC 60950 (up to 60VDC input) |
| Напр. изоляции | 1500VDC (60 sec) |
| Baseplate material | non conductive FR4 |
| Derating above 60c | 2%/K |
| Макс. вых. ток | 2000mA |
| Диап. вх. напр. | 9-36V |
| Pin pitch tolerance | ±0.25mm |
| Частота перекл. | 400kHz typ (PWM) |
| Макс. темп. корпуса | +100°C |
| Сопр. изоляции | >1000MΩ (500VDC) |
| Voltage set accuracy | ±1% |
| Входной ток без нагрузки | 40mA typ |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 200pF typ |
| Температура пайки | 265°C / 10 sec max |
| Входной ток при полной нагрузке | 510mA typ |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Экологическое соответствие | RoHS 2011/65/EU, REACH |
| Защита от КЗ | indefinite (automatic recovery) |
| Output current limitation | >110% of Iout max foldback |
| Regulation load variation | ±0.5% max (10-90% load) |
| Диап. темп. хр. | -55°C to +125°C |
| Regulation input variation | ±0.5% max |
| Reverse voltage protection | 1.0A max |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 2A 12W 6-Pin |
