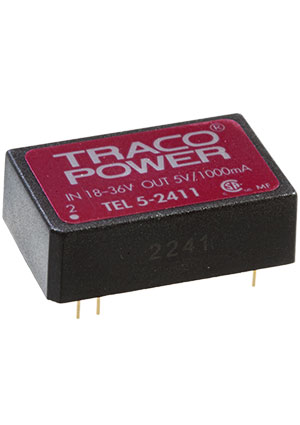

TEL5-2411, Преобразователь DC-DC на печатную плату вход 24В выход 5В 1A 5Вт 7-Pin DIP модуль
У поставщика
ПроизводительTraco
У поставщиков
18 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 587,50 |
| от 3 | 2 302,70 |
Описание
Преобразователь DC-DC TEL5-2411 от Traco. Входное напряжение 24 В, выход 5 В при токе до 1 А и мощности 5 Вт. Корпус — 24-пиновый DIP с шагом выводов 2.54 мм, КПД до 83%. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >1 Mio. h |
| Вес | 17 g |
| Снижение характеристик | 3.3 %/K above 70°C |
| Влажность | 95 % RH max |
| Кол-во выводов | 24 (6 active for single output) |
| Шаг выводов | 2.54 mm |
| Минимальная нагрузка | 5 % of rated max current |
| Тип упаковки | 24-pin DIP |
| Диаметр штыря | 0.5 ±0.05 mm |
| Выходная мощность | 5 W |
| Тип монтажа | THT |
| Выходной ток | 1000 mA |
| Тип. КПД | 83 % |
| Выходное напряжение | 5 VDC |
| Casing material | non-conductive plastic, UL 94V-0 |
| Regulation load | 1 % max |
| Ширина | 22.86 mm |
| Regulation input | 0.3 % max |
| Макс. пульс. шум | 75 mVpk-pk |
| Напряжение запуска | 16 VDC |
| Выход 1, В | 5 |
| Высота | не указано |
| Длина | 31.8 mm |
| Напр. изоляции | 1500 VDC |
| Макс. импульсное напряжение | 50 V max (1 sec) |
| Voltage input max | 36 VDC |
| Voltage input min | 18 VDC |
| Макс. емк. нагр. | 6800 µF |
| Частота перекл. | 300 kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | 1000 MΩ |
| Voltage set accuracy | ±1 % |
| Входной ток без нагрузки | 5 mA typ |
| Емк. изоляции | 380 pF |
| Voltage input nominal | 24 VDC |
| Тип корпуса | DIP-24 |
| Input noise compliance | EN 55022 class A, FCC part 15 level A |
| Under voltage shutdown | 16 VDC |
| Входной ток при полной нагрузке | 290 mA typ |
| Темп. коэф. | ±0.02 %/K |
| Макс. темп. хранения | +125°C |
| Мин. темп. хранения | -40°C |
| Защита от КЗ | continuous, automatic recovery |
| Output current limitation | >120 % of Iout max, constant current |
| Температура пайки макс. | 265°C / 10 sec |
| Раб. темп. макс. | +85°C |
| Мин. рабочая температура | -40°C |
| Reverse voltage protection | 1.0 A max |
| Напряжение питания, В | 24 |
