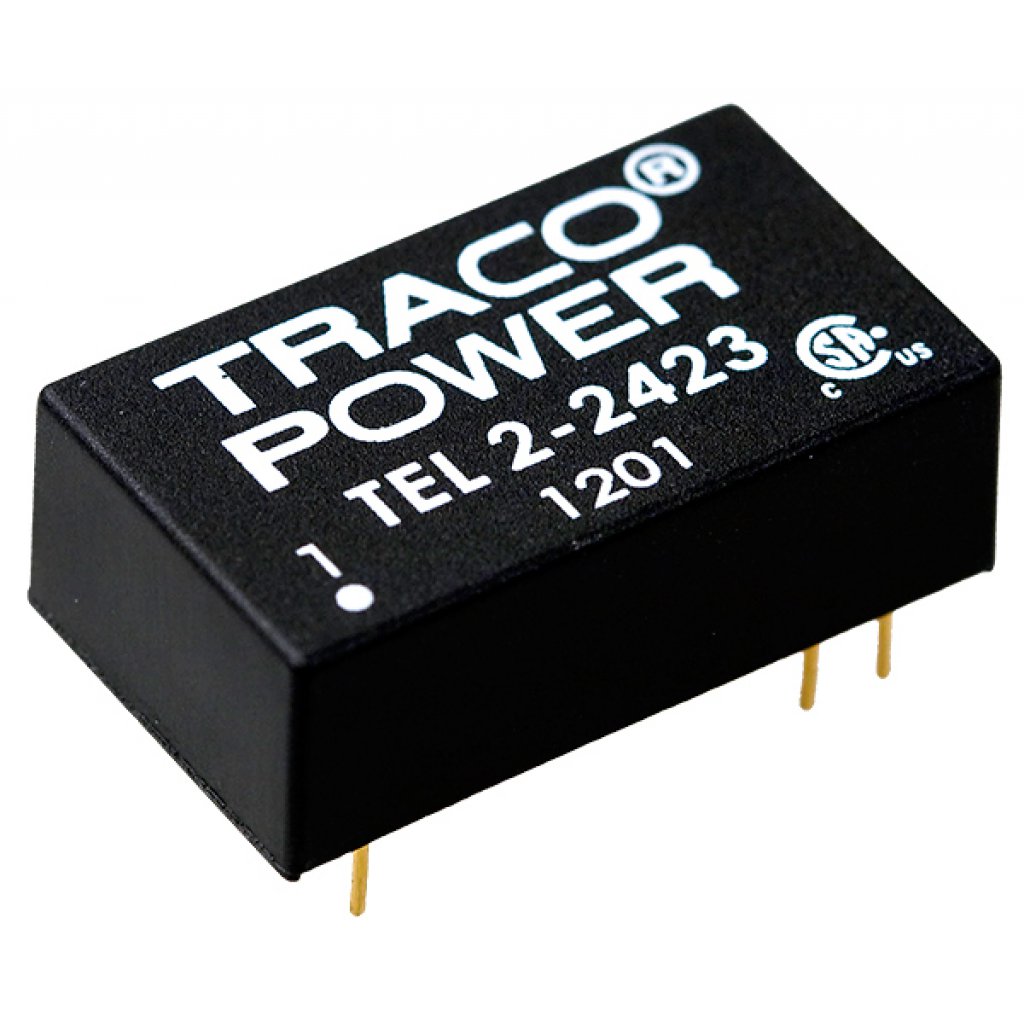

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход ±15В 0.065A/-0.065A 2Вт 6-Pin DIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
16 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 397,88 ₽
Сумма1 397,88 ₽
+ доплата 490,00 ₽
В наличии16 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 331,19 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 397,88 ₽. До заказа без доплаты не хватает 15 902,12 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 397,88 ₽
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Модель работает от входного напряжения 24 В и выдаёт двуполярное выходное напряжение ±15 В при токе до 0,065 А, обеспечивая мощность 2 Вт. Компонент выполнен в компактном корпусе DIP-16. Подходит для использования в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| MTBF | >1.2 Mio h |
| RoHS | RoHS directive 2011/65/EU |
| Модель | TEL 2-2423 |
| Серия | TEL 2 |
| Вес | 5.1g |
| Корпус | DIP-16 |
| Вывод | 1: -Vin (GND); 7: No con.; 8: Common; 9: +Vout; 10: -Vout; 16: +Vin |
| Снижение характеристик | 2.9%/K above 65°C |
| Тип монтажа | Выводной |
| Кол-во выводов | 6 |
| Шаг выводов | 2.54mm |
| Размеры | 23.8 x 13.7 x 8.3mm |
| Описание | DC/DC Converter 2 Watt |
| Макс. влажность | 95% rel. H |
| Минимальная нагрузка | 25% of rated max current |
| Вых. мощность | 2W |
| Диаметр штыря | 0.5mm |
| Тип. КПД | 80% |
| Вых. напряжение | ±15VDC |
| Материал корпуса | non conductive FR4 |
| Conducted noise | EN 55032 class A, FCC part 15 level A |
| Сертификат безопасности | CB 60950-1 |
| Напряжение запуска | 12VDC |
| Материал заливки | epoxy, UL94V-0 |
| Пульсации и шум | 50mVpk-pk |
| Станд. безоп. | UL/cUL 60950-1, IEC/EN 60950-1 |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V |
| Макс. вых. ток | ±65mA |
| Макс. емк. нагр. | 47µF |
| Диап. вх. напр. | 18-36VDC |
| Частота перекл. | 300kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Точность установки напряжения | ±2% |
| Входной ток без нагрузки | 10mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 250pF |
| Температура пайки | 265°C / 10s max |
| Отключение при пониж. напряжении | 11VDC |
| Входной ток при полной нагрузке | 110mA |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | indefinite, automatic recovery |
| Нестабильность по нагрузке | 2.0% |
| Диап. темп. хр. | -55°C to +105°C |
| Нестабильность по входу | 0.5% |
| Reverse voltage protection | 1.0A |
| Диап. раб. темп. | -40°C to +80°C |
| Описание (англ.) | Module DC-DC 24VIN 2-OUT 15V/-15V 0.065A/-0.065A 2W 6-Pin DIP |
| Мощность, Вт | 2 |
