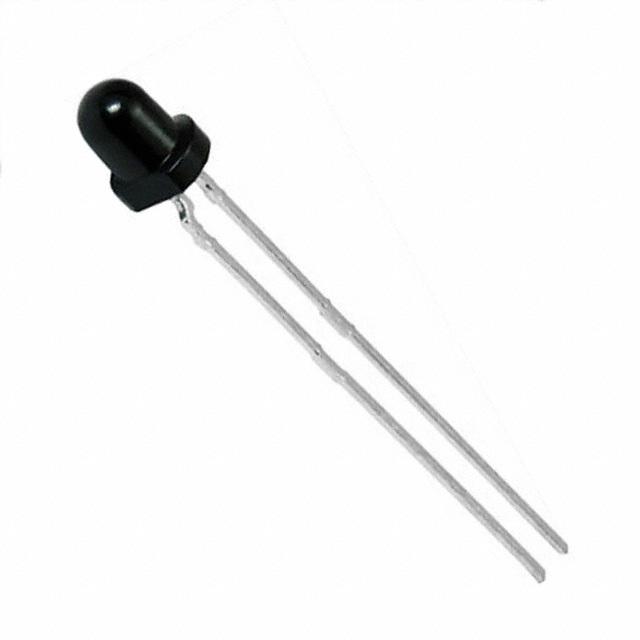

Приемопередатчики оптические TEFD4300F
У поставщика
ПроизводительVishay
КатегорияОптоволоконные приемопередатчики
У поставщиков
32 965 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт14,59 ₽
дешевле всех
Сумма729,50 ₽
В наличии29 583 шт
от 50 штюрлицам и ИП
Склад 13срок до недели
Цена за шт25,23 ₽
Сумма1 261,50 ₽
+ доплата 490,00 ₽
В наличии3 382 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 76 — 22,86 ₽ (−9%)
50 шт · Склад 39 · 729,50 ₽
Описание
TEFD4300F — это оптический приемопередатчик (трансивер) от Vishay, предназначенный для двунаправленной передачи данных по оптоволоконному каналу. Компонент используется в промышленных системах связи, сетях автоматизации и телекоммуникационном оборудовании. Устройство обеспечивает надежную гальваническую развязку и устойчивость к электромагнитным помехам.
Технические характеристики
| Тип | Fiber Optic Transmitter |
| Ток, А | 60 mA |
| Moq bulk | 5000 pcs |
| Тип монтажа | Выводной |
| Компонент | TEFD4300F |
| Описание | Silicon PIN Photodiode |
| Форма корпуса | T-1 |
| Корпус | DIP |
| Размеры мм | Ø 3 |
| Тип. время спада | 100ns |
| Moq tape reel | 10000 pcs |
| Тип. время нарастания | 100ns |
| Order code bulk | TEFD4300F |
| Рассеиваемая мощность | 215mW |
| Sensitive area mm | 3.2 x 3.2 |
| Типовое прямое напряжение | 1V |
| Макс. обратное напряжение | 60V |
| Order code tape reel | TEFD4300F-QS21 |
| Temp coefficient isc | 0.1%/K |
| Temp coefficient voc | -2.6mV/K |
| Мин. пробойное напр. | 60V |
| Температура пайки | 260°C |
| Длина волны | 650 nm |
| Diode capacitance typ 0v | 3.3pF |
| Diode capacitance typ 5v | 1.2pF |
| Fall time test condition | VR = 10V, RL = 1kΩ, λ = 820nm |
| Макс. темп. перехода | 100°C |
| Тип. напряжение холостого хода | 350mV |
| Reverse dark current max | 3nA |
| Reverse dark current typ | 0.15nA |
| Rise time test condition | VR = 10V, RL = 1kΩ, λ = 820nm |
| Диапазон спектральной ширины | 770 to 1070nm |
| Угол половинной чувствительности | ± 20° |
| Reverse light current max | 27µA |
| Мин. обратный световой ток | 9µA |
| Обратный световой ток, тип. | 17µA |
| Ток короткого замыкания, тип. | 15µA |
| Диап. темп. хр. | -40 to +100°C |
| Диап. раб. темп. | -40 to +100°C |
| Длина волны макс. чувствительности | 950nm |
| Условия измерения прямого напряжения | IF = 50mA |
| Условия измерения ёмкости | f = 1MHz, E = 0 |
| Прямое напряжение | 2.2 V |
| Условия теста напряжения холостого хода | Ee = 1mW/cm2, λ = 950nm |
| Reverse dark current test condition | VR = 10V, E = 0 |
| Тепловое сопротивление переход-среда | 450K/W |
| Reverse light current test condition | Ee = 1mW/cm2, λ = 950nm, VR = 5V |
| Short circuit current test condition | Ee = 1mW/cm2, λ = 950nm |
