Микроконтроллер дpайвеp двигателя, (STEPPER MOTOR)
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
26 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 256,70 |
| от 4 | 244,61 |
| от 7 | 233,22 |
| от 14 | 224,84 |
| от 25 | 217,14 |
Описание

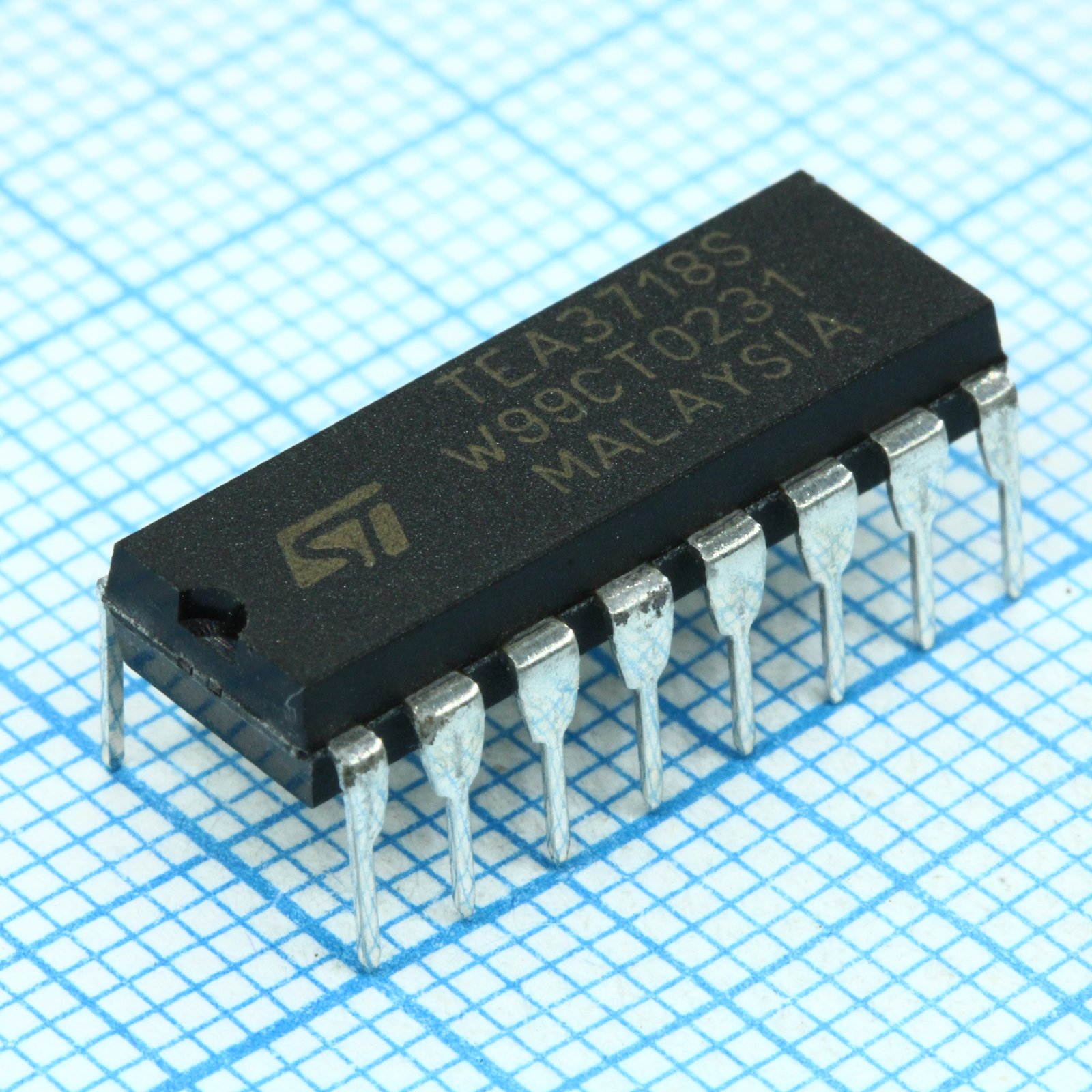

Микроконтроллер-драйвер шагового двигателя TEA3718SDP от STMicroelectronics. Выполнен в корпусе DIP16, упаковка — туба. Предназначен для управления шаговыми двигателями в промышленной автоматике и станках с ЧПУ.
Технические характеристики
| Корпус | Power DIP 12+2+2 |
| Тип монтажа | THT |
| Drive type | bipolar |
| Защита | built-in diodes, thermal overload protection |
| Alarm output | not connected |
| Корпус | DIP16 |
| Stepping modes | half-step, full-step |
| Макс. вх. ток | -10mA |
| Current control range | 5mA to 1500mA |
| Logic input voltage max | 6V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Supply voltage logic max | 5.25V |
| Supply voltage logic min | 4.75V |
| Supply voltage motor max | 45V |
| Supply voltage motor min | 10V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Reference input voltage max | 15V |
| Описание (англ.) | Stepper Motor Controller 16-Pin Power PDIP Tube |
| Макс. длительный выходной ток | 1.5A |
| Output current recommended max | 1.2A |
| Output current recommended min | 20mA |
| Тепловое сопр. переход-корпус | 11°C/W |
| Supply voltage logic absolute max | 7V |
| Supply voltage motor absolute max | 50V |
| Тепловое сопротивление переход-среда | 45°C/W |
