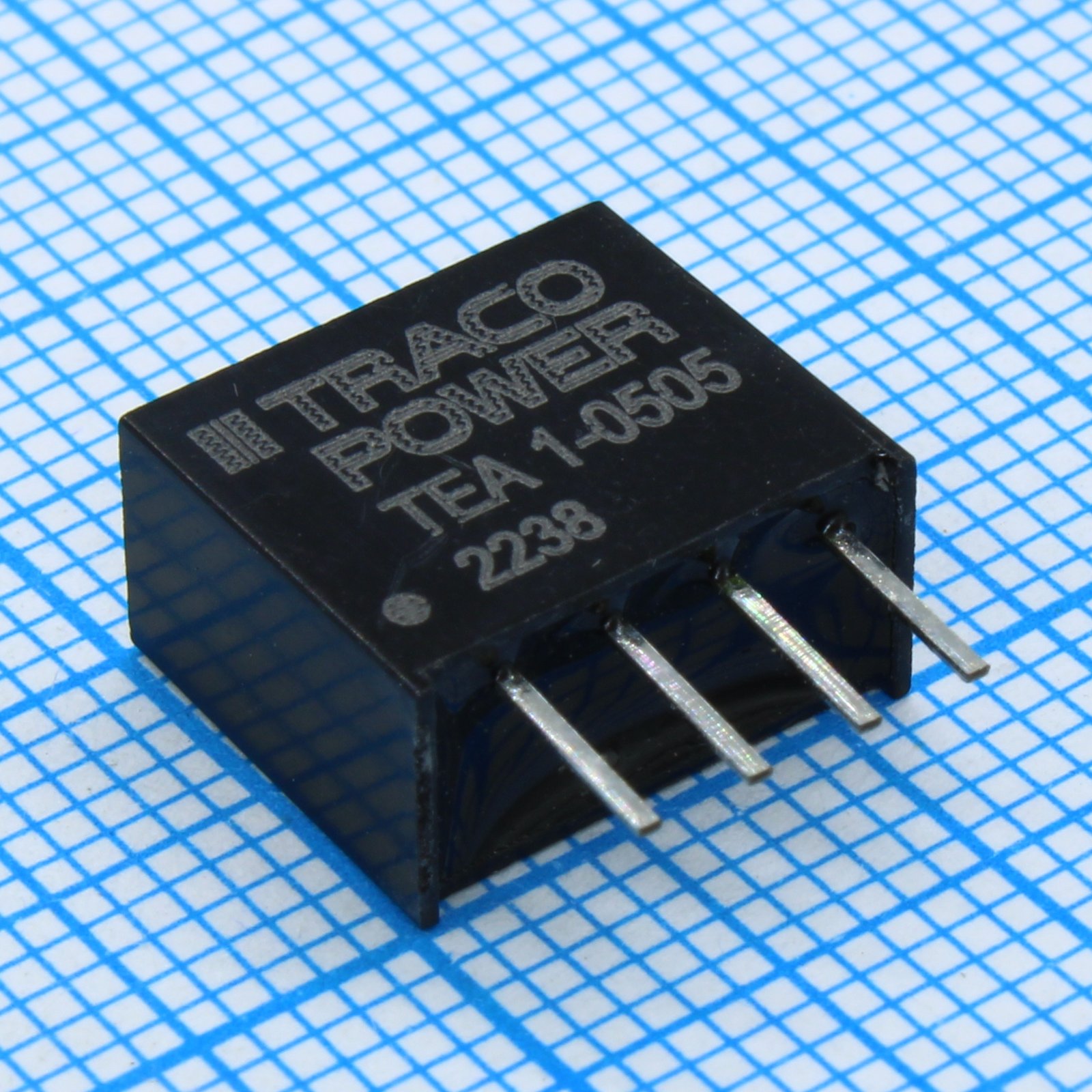

Преобразователь DC/DC; 1Вт; Uвх: 4,5...5,5В; Uвых: 5В; Iвых: 200мА
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
100 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,68 |
| от 8 | 292,47 |
| от 20 | 277,62 |
| от 30 | 266,58 |
| от 60 | 258,37 |
Описание
Преобразователь DC/DC от Traco мощностью 1 Вт. Работает от входного напряжения 4,5–5,5 В и выдаёт стабильные 5 В при токе до 200 мА. Компактный корпус и упаковка в тубу. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | 2000000h (MIL-HDBK-217F, ground benign) |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: -Vout; 4: +Vout |
| Вес | 1.6g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-4 |
| Тип монтажа | Выводной |
| Стандарты | Designed for IEC/EN/UL 62368-1 (not certified) |
| Размеры | 11.68mm x 10.01mm x 6.09mm (0.459in x 0.394in x 0.240in) |
| КПД | 78% typ |
| Pin plating | Nickel (1µm min) then Tin (3µm min) |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 1W |
| Материал контакта | Phosphor Bronze (C5191) |
| Пульсации и шум | 100mVp-p max, 50mVp-p typ (20MHz bandwidth) |
| Время запуска | 30ms max |
| Импульсное напряжение | 9VDC max (1s max) |
| Вых. ток | 200mA |
| Вых. напряжение | 5VDC |
| Снижение мощности | 5%/K above 85°C |
| Емкостная нагрузка | 470µF max |
| Rohs exemptions | 7a, 7c-I |
| Washing process | Not allowed |
| Материал корпуса | Plastic (UL 94 V-0 rated) |
| Potting material | Epoxy (UL 94 V-0 rated) |
| Insulation system | Functional Insulation |
| Напр. изоляции | 1500VDC (input to output, 60s) |
| Отн. влажность | 95% max (non condensing) |
| Профиль пайки | Lead-Free Wave Soldering 265°C / 5s max |
| Диап. вх. напр. | 4.5-5.5VDC |
| Частота перекл. | 100kHz typ (Royer) |
| Макс. темп. корпуса | +105°C |
| Сопр. изоляции | 1000MΩ min (500VDC) |
| Voltage set accuracy | ±3% max (at 60% load) |
| Input no load current | 28mA typ |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 30pF typ (100kHz, 1V) |
| Scip reference number | a68ee0c2-0c08-47b2-ab89-1d2d64913973 |
| Recommended input fuse | 500mA slow blow |
| Темп. коэф. | ±0.03%/K max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Limited 1s max, automatic recovery |
| Load variation regulation | 9% max (10-90% load) |
| Диап. темп. хр. | -55°C to +125°C |
| Input variation regulation | 1.5% max (1% Vin step) |
| Диап. раб. темп. | -40°C to +95°C |
| Описание (англ.) | DC-DC CONVERTER, 5V, 0.2A; |
| Мощность, Вт | 1 |
| Прямое напряжение, В | 5 |
